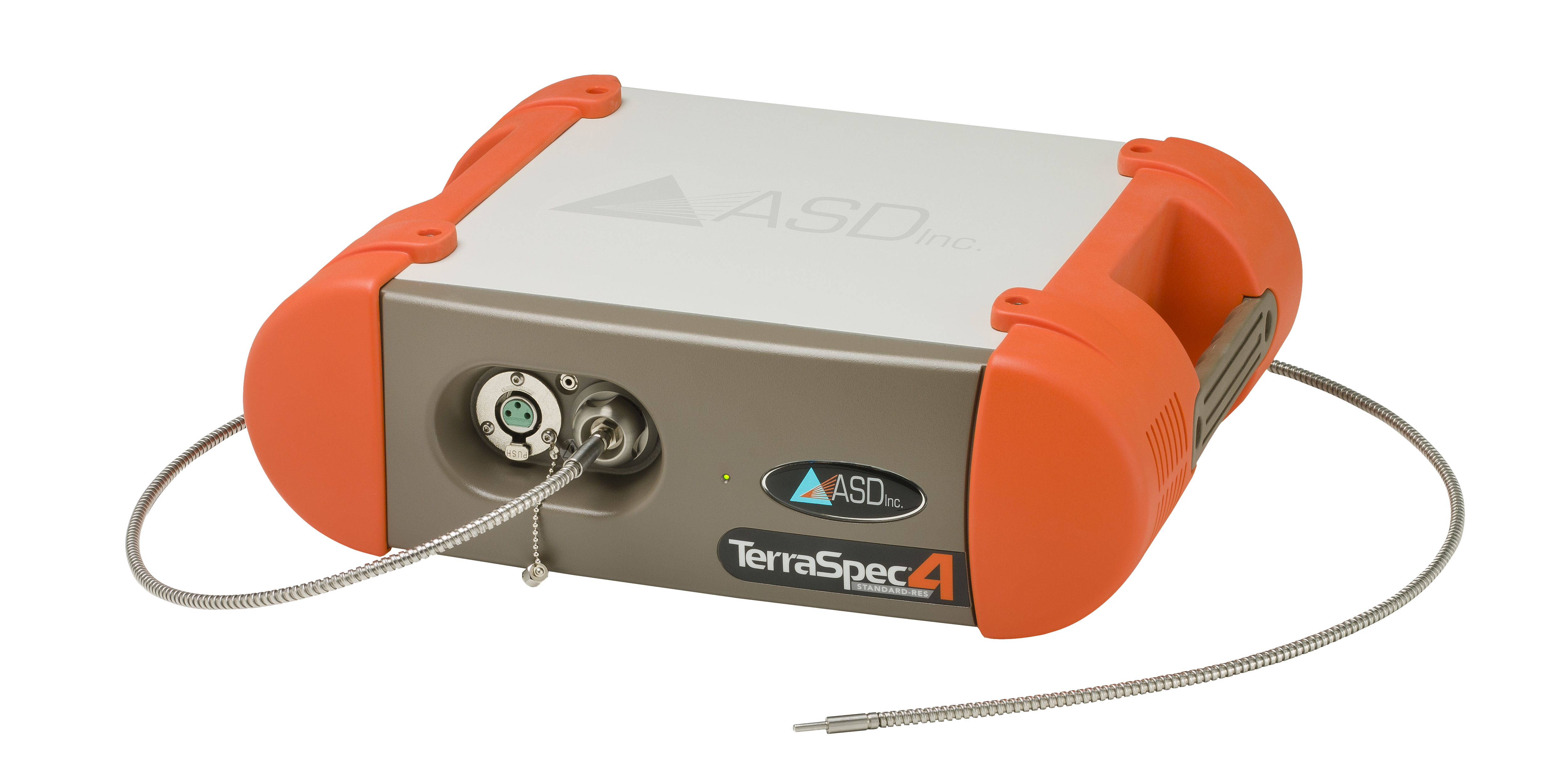

ASD TerraSpec 4 | Hi-Res 矿物光谱仪

概述

坚固耐用的便携式 ASD TerraSpec® 矿物光谱仪深受地质学家的信赖，能够快速、准确地进行探路矿物识别以识别勘探目标。 ASD TerraSpec 4 Hi-Res 矿物分析仪为矿物勘探技术带来了新的效率水平。

这种矿物光谱仪在 SWIR 1 和 2 区域中具有增强的性能，此外还具有 6 nm 分辨率，可帮助您比以往更快、更准确地确定矿物勘探目标的可行性。

这些增强功能使您能够更快地捕获准确的光谱数据，尤其是对于具有深色矿物特性的样品。

最適合：需要最大靈敏度的用戶，非常適合戶外和遙感應用。
使用者可更換的光纖電纜：SMA 905 連接器允許在現場快速更換電纜，最大限度地減少停機時間。
與人造光源一起使用：可以補償人造光源的較低靈敏度。
分叉電纜相容性：非常適合採礦應用中的精確點測量。
地質與採礦應用：專為封閉地層、岩心測井和勘察採樣而設計。

关键应用

ASD TerraSpec 4 Hi-Res 矿物光谱仪适合在许多行业应用中使用，包括：

油砂和油页岩分析: ASD 仪器用于现场监测油母岩和地沥青的数量
石油勘探: 石油地质学家利用 ASD 仪器能获得更高的矿床矿物清晰度、进行实时地层对比、井眼稳定性监测和白云石孔隙度测定。
采矿生产和矿物加工: 评估和监测矿物和矿石的特性，大大改善各种采矿流程和作业。
矿物勘探
矿床绘制
矿物组合识别
钻屑分析
岩心测井
确定地球化学梯度
粘土种类描绘
更快地找到矿体

專為地質學家打造

对于采矿勘探地质学家而言，这些改进可转化为在勘探目标和钻探现场更快地捕获数据。 TerraSpec 4 Hi-Res 矿物光谱仪提供的更高数据质量还有助于准确评估低浓度和低反射率矿物，比如蛇纹石和绿泥石等以前难以测量的含铁矿物。优点包括：

增强的光学配置可提供更准确的光谱结果，从而实现高光谱清晰度。
在 SWIR 1/SWIR 2 区域中拥有高性能，确保提供蚀变矿物识别。
标准加固包钢光缆可确保稳定的光谱质量。
无需样品制备，这意味着可以在野外快速进行扫描。

将 TerraSpec 4 矿物分析仪与 Spectral Geoscience 提供的 The Spectral Geologist (TSG) 软件搭配使用，可分析光谱并生成矿物学输出结果。

為什麼後色散技術很重要

預色散系統：依靠內部光源在到達樣品之前對光線進行色散。

後色散系統：反射後色散光，允許使用太陽等外部光源。

ASD 儀器中使用的後色散系統技術提供了卓越的分析能力：

測量外部光源的反射能量
適應不同的光照條件，無內部光依賴性
為光譜輻射測量提供可靠的校準

光谱性能	350-2500 nm
解决方案	3 nm @ 700 nm 6 nm @ 1400/2100 nm
测量时间	100 毫秒
Signal-to-noise ratio	VNIR 9,000:1 @ 700 nm SWIR 1 9,000:1 @ 1400 nm SWIR 2 4,000:1 @ 2100 nm
Stray light	VNIR: 5000:1 (0.02%) NIR: 10000:1 (0.01%)
Wavelength reproducibility	0.1 nm
波长准确性	0.5 nm
通道	2151
偵測器	VNIR 检测器 (350-1000 nm) 512 元素硅阵列 SWIR 1 和 2 检测器 (1001-1800 nm) 和 (1801-2500 nm) 渐变折射率 InGaAs 光电二极管，TE 冷却
法規測試	CE 认证：EN61010-1:2001 第 2 版欧盟指令：2006/95/EC、2004/108/EC NIST 可溯源校准 WEEE 合规性
串口	有线：10/100 Base T 以太网端口，带以太网直连网线无线：802.11g/n 无线网卡
尺寸：	（高 x 宽 x 深）12.7 x 36.8 x 29.2 cm (5 x 14.5 x 11.5 in)
重量	5.44 kg (12 lbs) 电池重量 1.2 kg (2.7 lbs)
Battery run time	大约 6 小时（不使用灯或附件）
温度（可控）	0 - 40 °C (32 - 104 °F)
储存温度	-15 to 45 °C (5 to 113 °F)
電功率	交流/直流开关电源和密封铅酸凝胶电池交流输入 90-240 VAC，50/60 Hz 直流输入 12 VDC，60 W 辅助端口电源输出，+12 VDC，27 瓦（最大）
软件	RS3™ 光谱采集软件，与 The Spectral Geologist 和 SpecMin 兼容，带 ENVI®、ASD ViewSpec™ Pro 的无缝界面支持进行后处理，可选配 Indico® Pro
Warranty	一年完整保修，包括专家级的客户支持
計算機	Windows® 10 64 位笔记本电脑（仪器控制器）

探头和照明

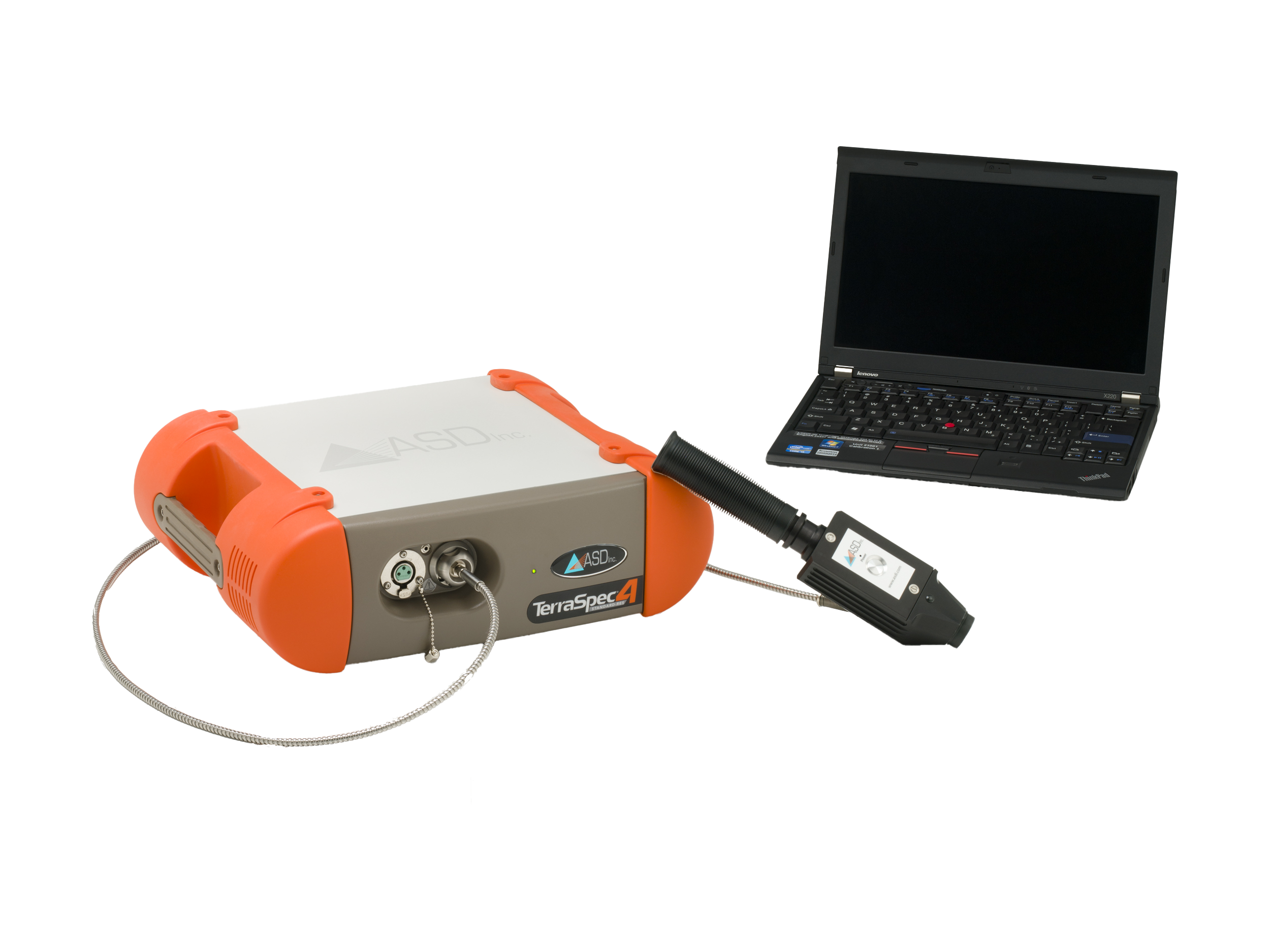

接触式探头

ASD 接触式探头设计用于对固体原材料（如矿物、谷物和其他颗粒材料）进行接触式测量。其创新的光学设计最大限度地减少了与杂散光相关的测量误差，并可穿透透明塑料袋测量样品。

除了标准接触式探头外，ASD 还提供 Hi-Brite 接触式探头和植物探头。

所有接触式探头均配有坚固耐用的电缆馈线和接线，专为温度极低或极高的应用而设计。

长度	10" ( 25.4 cm)
重量	1.5 lbs (0.7 kg)
电源要求	12-18 VDC，6.5 W
光源类型/使用寿命（近似值）	卤素灯泡/1500 小时
卤素灯泡色温	2900 K
光斑大小	10 mm

光纤照明灯

光纤照明灯是一种便携式外部光源，设计用于没有内置光源的 ASD 仪器和采样附件。

长度	11.43 cm (4.5 in.)
宽度	8.255 cm (3.25 in.)
重量	292 克（10.3 盎司）

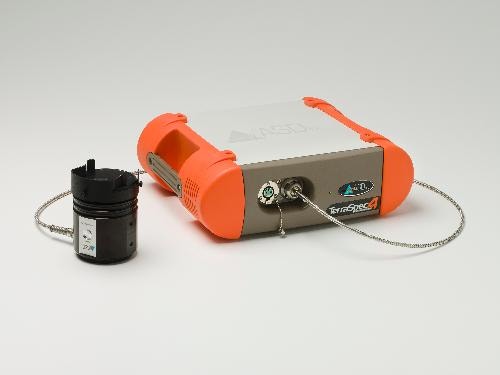

Muglight

ASD Muglight 适用于需要测量反射率和吸光度的原材料分析场合。可以透过玻璃样品瓶或使用 ASD 样品托盘转接头测量样品。它独特而创新的设计最大限度地减少了与杂散光和镜面反射组件有关的测量误差。

对于需要更高照明亮度的用户，ASD 还提供 Hi-Brite Muglight。

尺寸	5.5” x 3.7” (14cm x 9.4cm)
重量	2.91 lbs (1.3 kg)
电源要求	输入功率 5.5 W，灯泡 4 W
光源（类型/使用寿命）约为	石英卤素钨灯 b/1500rs
灯泡色温	2900 K
光斑大小	12 mm

快速分析探头

快速分析探头专门设计用于快速采集粉末和其他细粒材料（如小而均匀的种子和颗粒）的光谱。其斜面尖端和金属护套极大地加快了细粒材料的光谱采集过程，从而优化了工作流程。只需将快速分析探头插入细粒介质中，然后采集光谱，使用化学擦拭剂清洁探头之后，移至下一个样品。就是如此简单！快速分析探头配有带万向接头的白色参比板，用于高性能校准。它可用于定量预测模型中。

如果将此探头与光谱仪结合使用，如 TerraSpec 矿物分析仪或 LabSpec 实验室分析仪（无集成光源），则需要一盏光纤照明灯。光纤照明灯提供样品采集所需的光源。

技术规格

长度：21.6 cm (8.5 in.)
光斑大小：4 mm

小直径反射探头

小直径反射探头的光斑尺寸仅为 2 mm，设计用于从单个细小材料（如手工取样的各种细粒或晶簇，或者岩芯）中采集光谱。非常适合确定各种细粒的特定矿物学特征。

如果使用光谱仪，如 TerraSpec 矿物分析仪或 LabSpec 实验室分析仪（无集成光源），则需要一盏光纤照明灯。光纤照明灯提供样品采集所需要的光源。

技术规格

长度：10.2 cm (4 in.)
视野：1 mm

转台

当您的应用需要分析不规则形状或非均质样品时，ASD 转台非常适合获得高度精确的平均值。这对于谷物、农作物、纸浆和纸张、食品、塑料和采矿行业的仪器所有者尤其有用。

转台提供：

53.2 mm 的采样点尺寸
以 22 RPM 转速旋转
最大可容纳 150mm 的样品盘
占地面积小（8"x11"x11" 或 20.32 cm x 27.94 cm x 27.94 cm）。

转台标配一个 4000 小时卤素光源和一个 150 mm x 15 mm 的培养皿。

通用附件

Ergonomic pro-pack backpack

对于追求终极便携性的 FieldSpec、LabSpec 和 TerraSpec 用户而言，ASD Ergonomic Pro-Pack Backpack 将仪器的现场便携性提升到了更高的水平。

Ergonomic Pro-Pack Backpack 采用超级坚固但重量较轻的材料制成，仅重 5.5 磅 (2.49 kg)。 Pro-Pack Backpack 的质量中心处于离人体更近的位置，其“通用尺寸”框架易于调节，适合所有体型，因而具有卓越的人体工程学设计。

此外，Pro-Pack 还标配：

内置“拉出式”防水防雨罩
扣入式线轴架，为收纳的光纤电缆提供保护
更大的储物袋，可以存放笔记本电脑控制器和附件
软面旅行背包，方便旅行携带。

参考面板

ASD 提供各种大小的已校准和未校准的漫反射白色与灰色参比板（尺寸从 2 x 2 in. 到 12 x 12 in.，或 5.1 x 5.1 cm 到 30.5 cm x 30.5 cm 不等）和多种反射率级别，包括封装灰阶（NIST/NRC 可追溯）波长和 USP 1119 的 USP 标准。校准的参比板附带证书和文件，显示标准偏差和反射系数。

所有参比面板和标样板均可单独购买。为了向客户提供更具成本效益的方法，我们在配件包中包含了特定尺寸或样式的参比板，以最大限度地兼容特定应用。

您的 ASD 销售代表将能够为您的需求提供最佳选择。

手掌握力

可選配裸光纖輸入的手掌手柄：

在現場工作期間固定光纖電纜
防止意外張力造成損壞
確保測量期間照明條件一致

伸縮管

多種伸縮管可用於遠距離測量：

1 度前部光學元件：測量 100 英尺外的遠處物體
較小的伸縮管：專注於 10 英尺內的特定區域
光斑尺寸匹配：透過將儀器視場與衛星像素解析度對齊來確保資料準確
