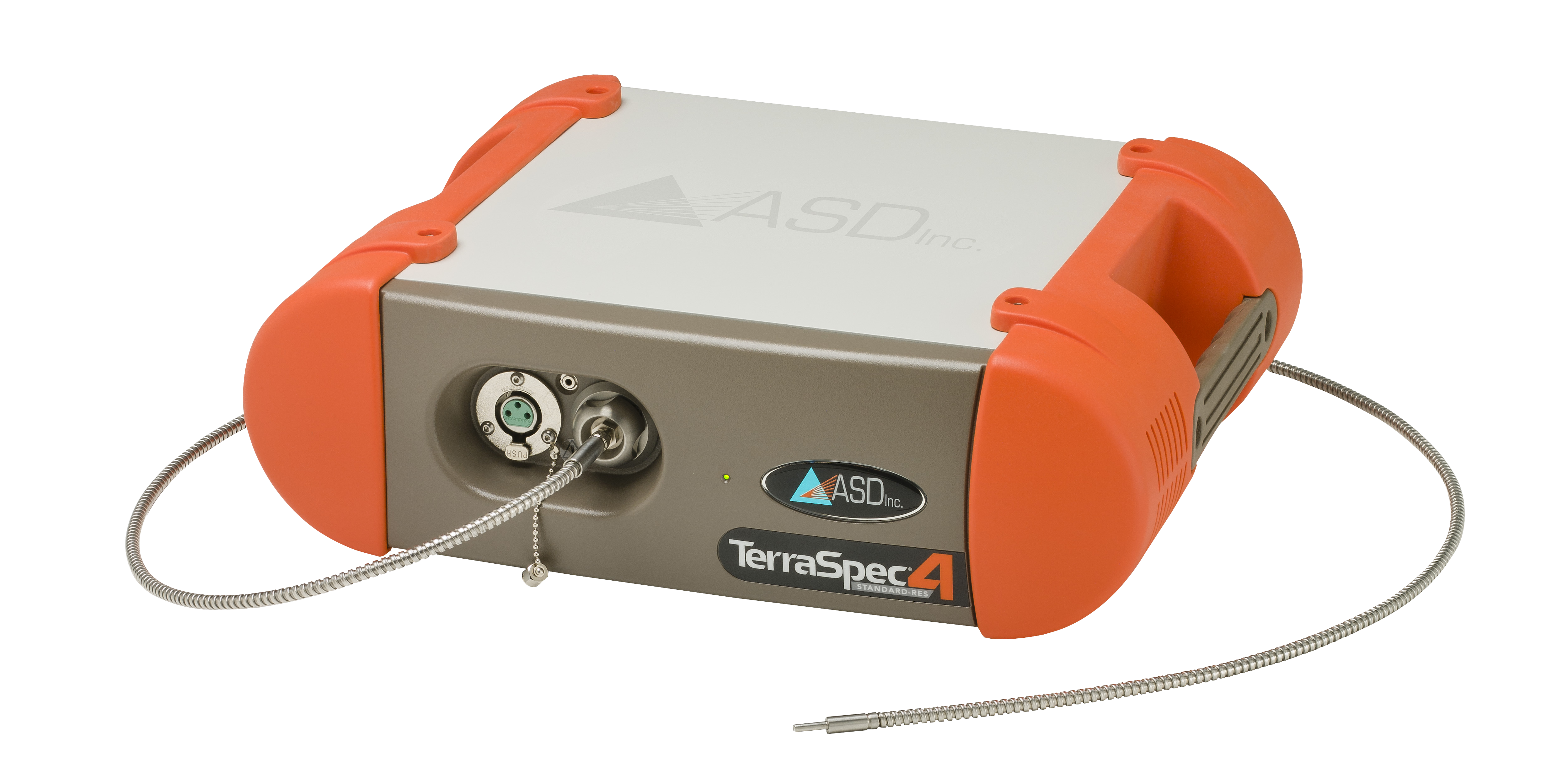

Espectrómetro de minerales ASD TerraSpec® 4 Hi-Res

Exploración minera rápida y precisa

Reconocidos como la tecnología de facto para el análisis mineralógico, los espectrómetros de minerales ASD TerraSpec® portátiles son utilizados por los mejores geólogos a fin de realizar una identificación de minerales rápida y precisa para la identificación de objetivos de exploración. El analizador de minerales ASD TerraSpec 4 Hi-Res aporta nuevos niveles de eficacia a la tecnología de exploración mineral. Este espectrómetro de minerales de última generación ofrece un rendimiento mejorado en las regiones SWIR 1 y 2 y una resolución de 6 nm para ayudarlo a determinar la viabilidad de los objetivos de exploración de minerales de manera más rápida y precisa que nunca. Estas mejoras le brindan la capacidad de capturar datos espectrales precisos más rápidamente, especialmente para muestras con características minerales más oscuras.

Descargar folleto
Solicitar una cotización Solicitar una demostración Contactar a ventas

Información general

Para los geólogos de exploración minera, estas mejoras se traducen en una captura de datos más rápida en objetivos de exploración y sitios de perforación. La calidad de datos mejorada proporcionada por el espectrómetro de minerales ASD TerraSpec® 4 Hi-Res también permite una evaluación precisa de minerales de baja concentración y baja reflectancia, como minerales que contienen hierro como serpentinas y cloritos, que anteriormente eran difíciles de medir. Los beneficios incluyen:

  • La configuración óptica mejorada proporciona resultados espectrales más precisos para una claridad y definición de espectro superiores.
  • Rendimiento líder en la industria en las regiones SWIR 1/SWIR 2 para la identificación mineral de alteraciones sin paralelo.
  • El cable de fibra óptica recubierto de acero reforzado estándar garantiza una calidad espectral constante.
  • No es necesario preparar muestras, lo que significa escaneos de campo rápidos.

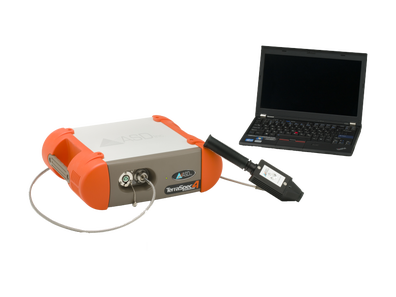

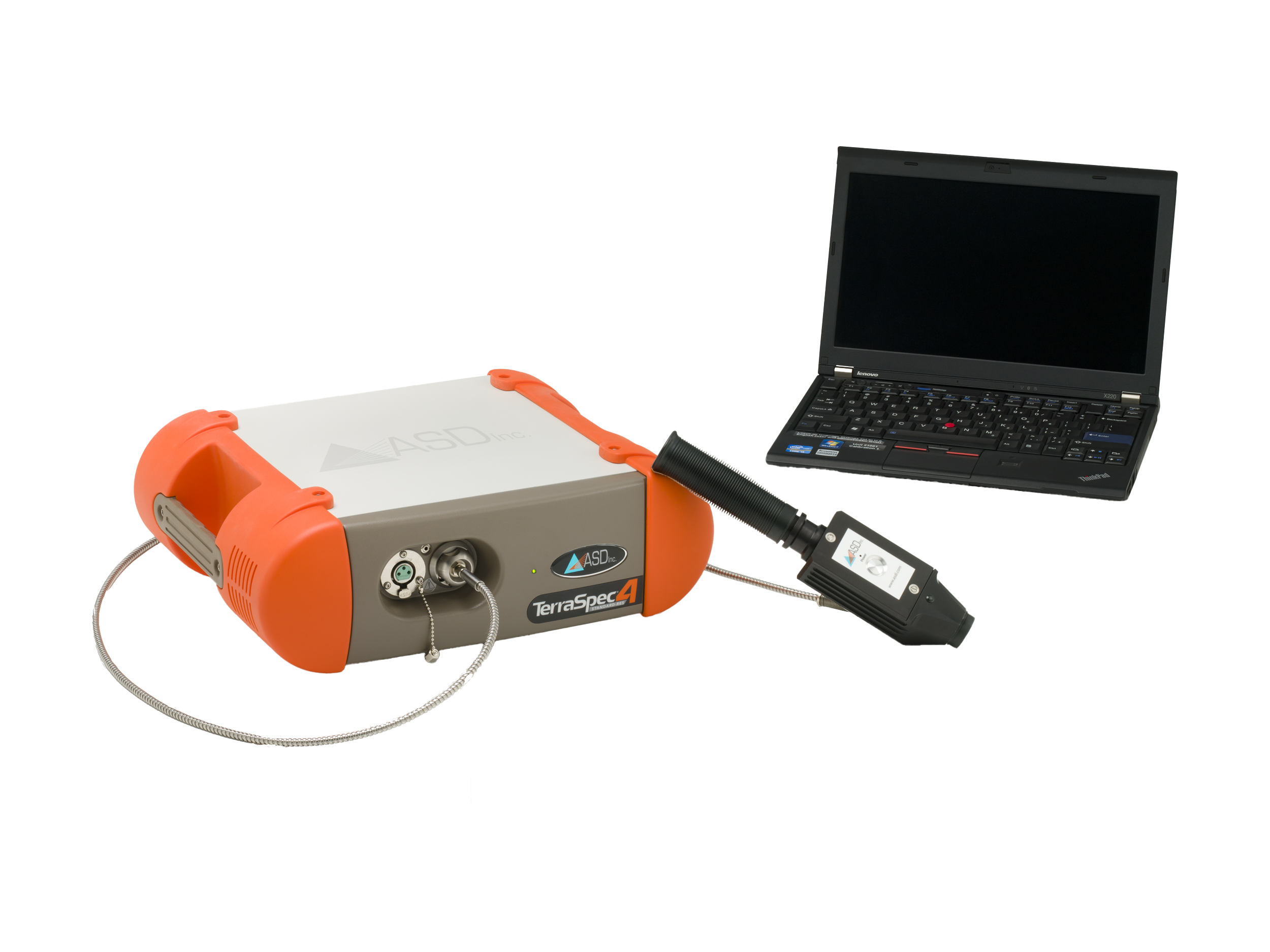

Empareje el analizador de minerales ASD TerraSpec 4 Hi-Res con el software The Spectral Geologist (TSG) de Spectral Geoscience para analizar los espectros y producir productos de salida mineralógicos.

Aplicaciones clave

El espectrómetro de minerales ASD TerraSpec 4 Hi-Res se puede utilizar en muchas aplicaciones industriales, que incluyen:

Arenas bituminosas y análisis de lutitas bituminosas
Los instrumentos ASD se utilizan para el monitoreo in situ de cantidades de kerógeno y betún

Exploración del petróleo
Los geólogos del petróleo utilizan instrumentos ASD para mejorar la definición de la mineralogía de depósitos, la correlación de estratos en tiempo real, el monitoreo de la estabilidad del pozo y la determinación de la porosidad de dolomita.

Producción minera y procesamiento de minerales
Evalúe y monitoree las propiedades minerales para maximizar una variedad de procesos y operaciones mineras.

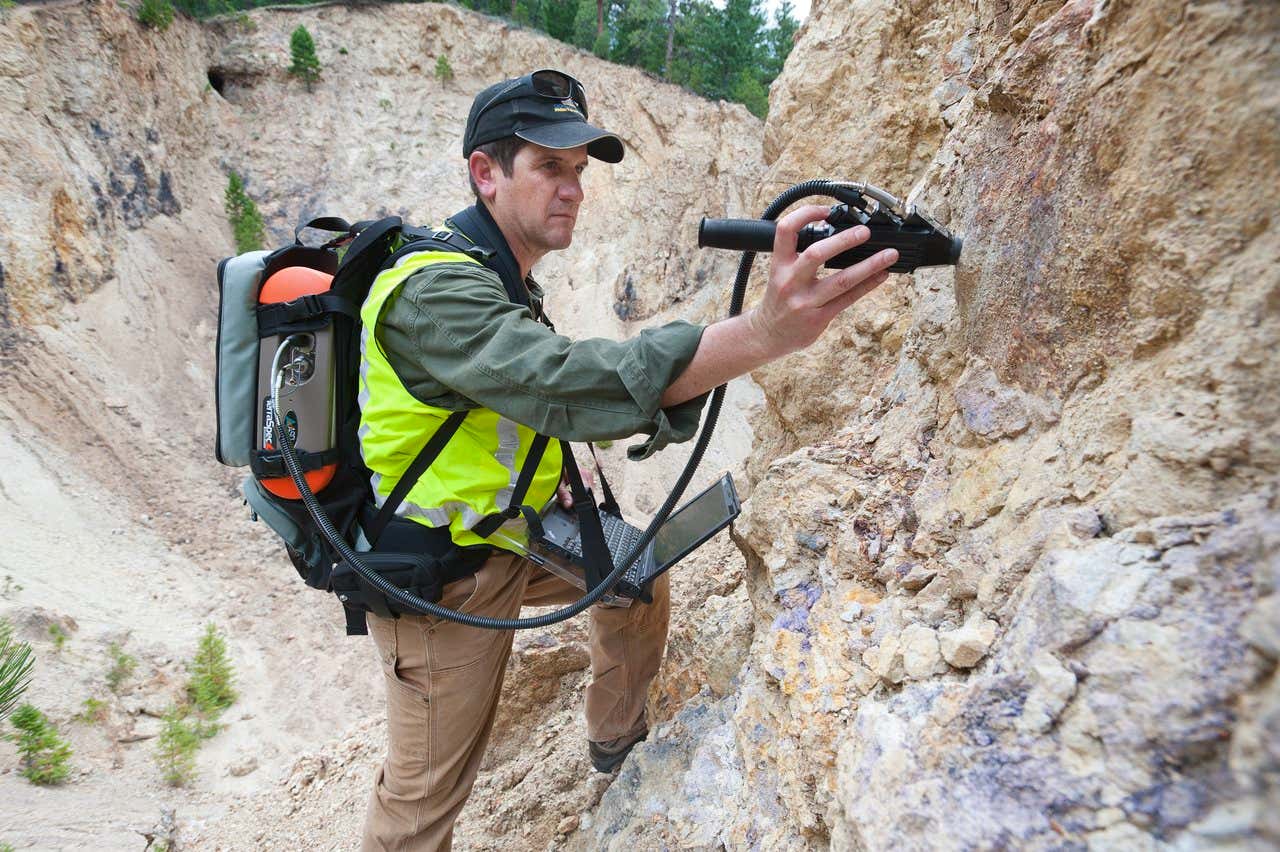

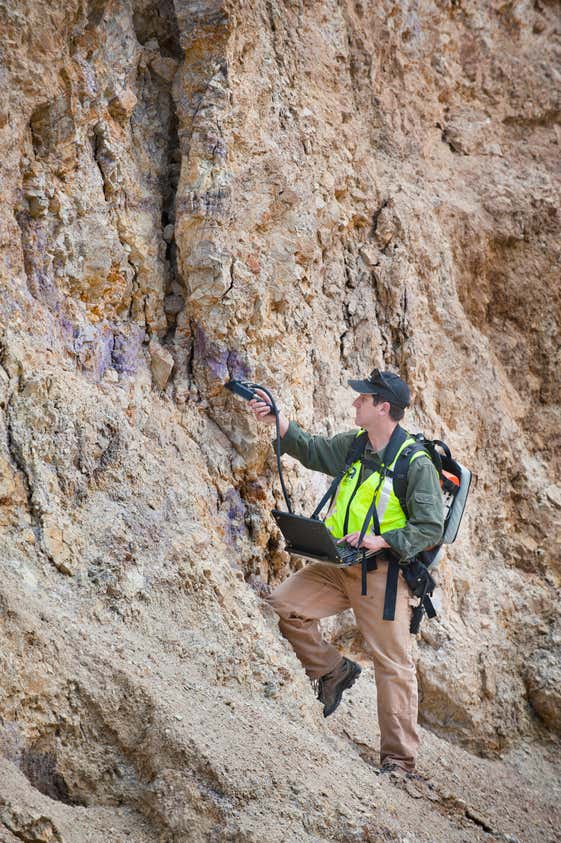

Exploración de minerales

Asignación de depósitos

Identificación del ensamblador de minerales

Análisis de corte de perforación

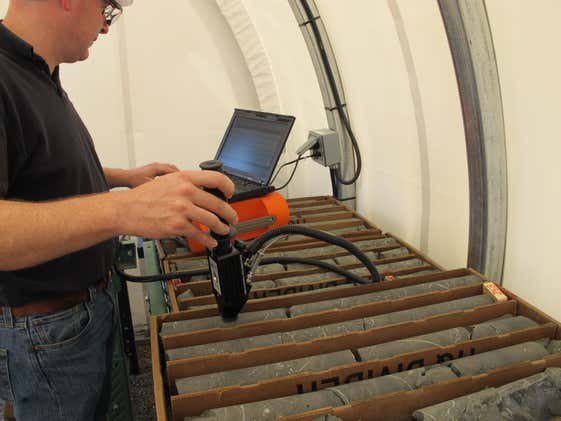

Registro principal

Determinar los gradientes geoquímicos

Delineación de especies de arcilla

Vectorización más rápida al cuerpo mineral

Especificación

Rango de longitud de onda350-2500 nm
Resolución3 nm a 700 nm y 6 nm a 1400/2100 nm
Duración del análisis100 milisegundos
Relación señal/ruidoVNIR:  9000:1 a 700 nm
SWIR 1:  9000:1 a 1400 nm
SWIR 2  4000:1 a 2100 nm
Luz lateralVNIR:  5000:1 (0.02%)
NIR:  10 000:1 (0.01%)
Reproducibilidad de longitud de onda0.1 nm
Exactitud de longitud de onda0.5 nm
Canales2151
Detector VNIRMatriz de silicio de 512 elementos (350 a 1000 nm)
Detectores SWIR 1 y 2(1001-1800 nm) y (1801-2500 nm) Fotodiodo de índice graduado InGaAs, enfriado TE
Certificación y aprobacionesCertificado CE: EN61010-1:2001 2a Edición
Directiva de la UE: 2006/95/EC, 2004/108/EC
Calibración compatible con los estándares NIST
Cumplimiento de WEEE
ComunicacionesCon cable: Puerto Ethernet 10/100 Base T con cable cruzado Ethernet
Inalámbrico: Tarjeta inalámbrica 802.11g/n
Dimensiones(A x A x D) 12.7 x 36.8 x 29.2 cm (5 x 14.5 x 11.5 pulg.)
Peso5,44 kg (12 lbs)
Peso de la batería1,2 kg (2.7 lbs)
Tiempo de funcionamiento de la bateríaAproximadamente 6 horas (sin lámparas ni accesorios)
Temperatura de funcionamiento0 a 40 °C (32 a 104 °F)
Temperatura de almacenamiento-15 a 45 °C (5 a 113 °F)
Potencia de entradaFuente de alimentación de conmutación de CA/CC y una batería de celda de gel de plomo y ácido sellada
Entrada de CA90-240 VAC, 50/60 Hz
Entrada de CC12 VDC, 60 W
Alimentación del puerto auxiliarSalida, +12 VDC, 27 vatios (máx.)
SoftwareSoftware de adquisición espectral RS3™, compatibilidad con The Spectral Geologist y SpecMin, interfaz perfecta con ENVI®, ASD ViewSpec™ Pro para el procesamiento posterior, Indico® Pro opcional
PortabilidadEstuche resistente para transporte de instrumentos; mochila personalizada opcional con bolso de viaje blando
GarantíaGarantía total de un año que incluye soporte experto para el cliente
ComputadoraComputadora portátil con Windows® 7 de 64 bits (controlador de instrumentos)

Accesorios

Sondas e iluminación

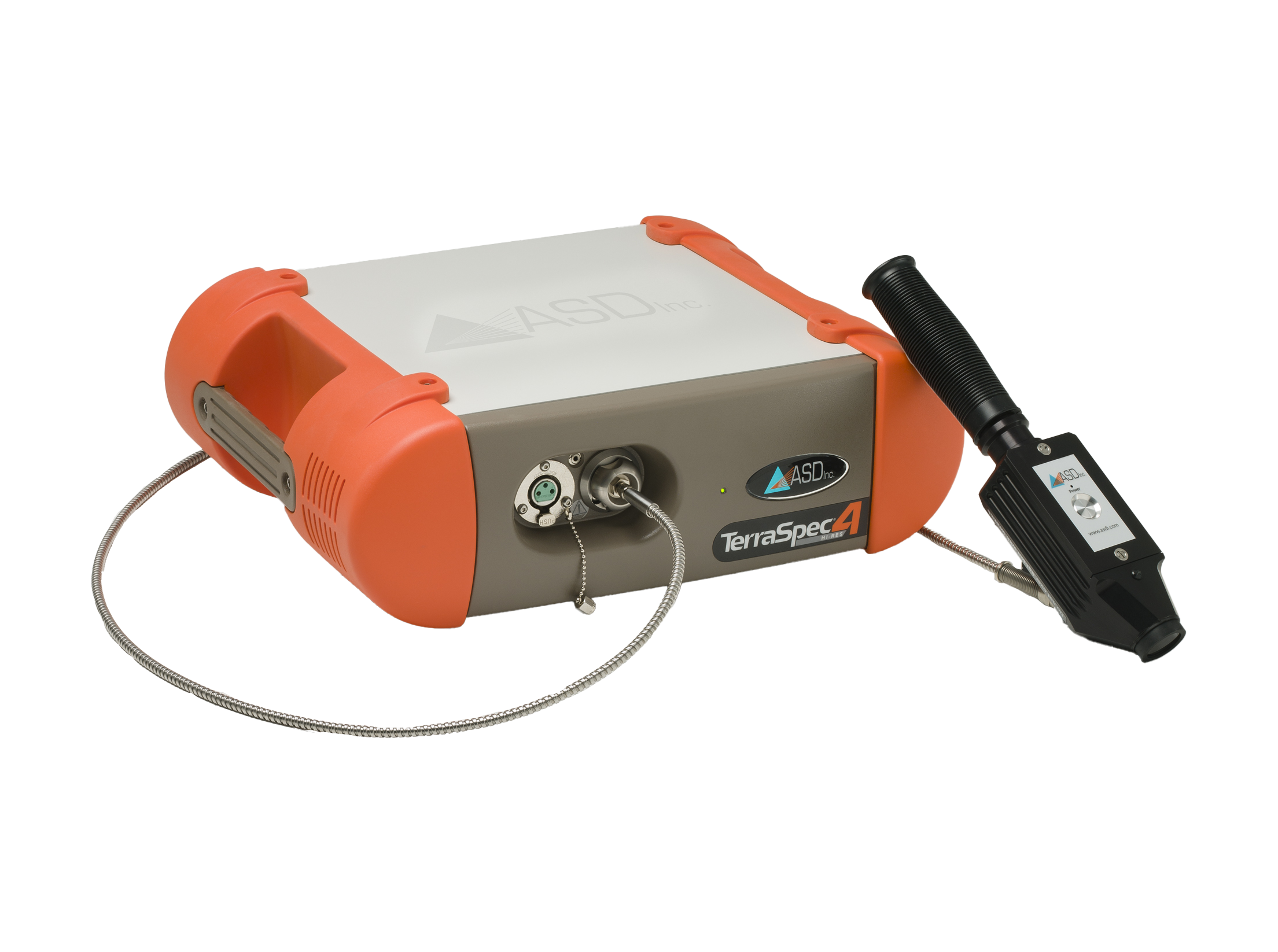

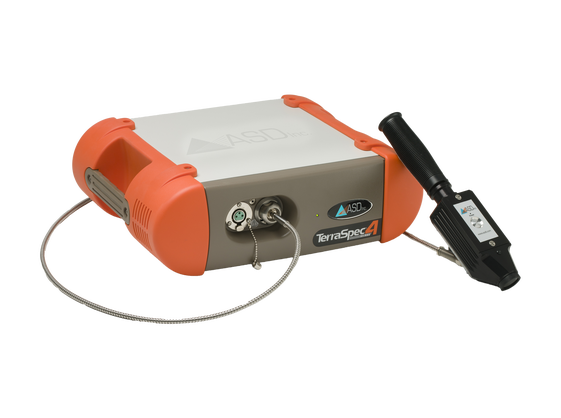

Sonda de contacto

La sonda de contacto ASD está diseñada para mediciones de contacto de materias primas sólidas, como minerales, granos y otros materiales granulares. Su innovador diseño óptico minimiza los errores de medición asociados con la luz lateral y permite la medición de las muestras a través de bolsas plásticas transparentes y claras.

Además de la sonda de contacto estándar, ASD también ofrece la sonda de contacto Hi-Brite y la sonda de planta.

Todas las sondas de contacto están disponibles con una fuente de cable y cable resistentes, diseñados para aplicaciones que implican temperaturas extremadamente frías u hostiles. (consulte la imagen bajo las especificaciones)

Especificaciones:

Longitud25,4 cm (10")
Peso0,7 kg (1,5 lb)
Requisitos de alimentación eléctricaDe 12 a 18 V CC, 6,5 W
Tipo de fuente de luz/vida (aprox.)Foco halógeno/1500 horas
Temperatura del color del foco halógeno2900 K
Tamaño de punto10 mm

Iluminador de fibra óptica

El iluminador de fibra óptica es una fuente de luz externa portátil diseñada para su uso con instrumentos ASD y accesorios de muestreo que no tienen una fuente de luz incorporada.

Especificaciones técnicas

Longitud   11,43 cm (4,5 pulgadas)
Ancho   8,255 cm (3,25 pulgadas)
Peso   292 gramos (10,3 onzas)

Muglight

La ASD Muglight está diseñada para el análisis de materias primas que requieren mediciones de reflectancia y absorbancia. Puede medir las muestras a través de viales de vidrio o con el adaptador de la bandeja de muestreo de ASD. Su diseño exclusivo e innovador minimiza los errores de medición asociados con la luz lateral y los componentes reflejados especulares.

Para los usuarios que requieren iluminación de mayor intensidad, ASD también ofrece la Hi-Brite Muglight.

Especificaciones de la Muglight:

Tamaño14 cm x 9,4 cm (5,5” x 3,7”)
Peso1,3 kg (2,91 libras)
Requisitos de alimentación eléctricaPotencia de entrada 5,5 W, foco de 4 W
Fuente de luz (tipo/vida) aprox.Halógeno de cuarzo de tungsteno b/1500 rs
Temp. de color del foco2900 K
Tamaño de punto12 mm

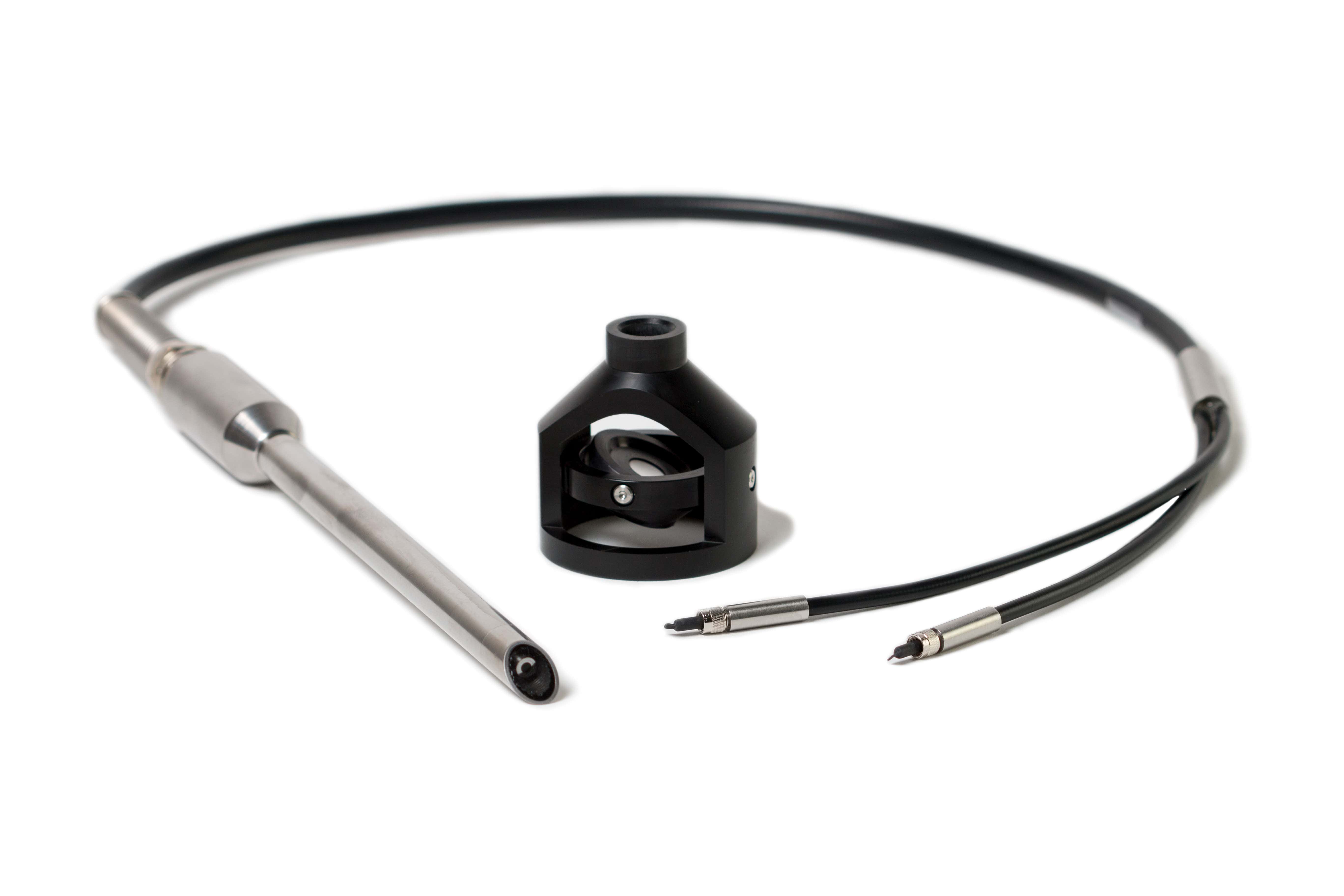

Sonda de análisis rápido

La sonda de análisis rápido está diseñada específicamente para la rápida recolección espectral de polvos y otros materiales de grano fino, como semillas y granos pequeños uniformes. La punta biselada y la cubierta metálica aceleran considerablemente el proceso de recolección espectral de materiales de grano fino para optimizar el flujo de trabajo. Simplemente inserte la sonda de análisis rápido en su medio de grano fino, recolecte el espectro, utilice un paño químico para limpiar la sonda y pase a la siguiente muestra. Es así de fácil. La sonda de análisis rápido viene con una referencia blanca en cardán para obtener una calibración de alto rendimiento. Se puede utilizar para modelos predictivos cuantitativos.

Si se utiliza esta sonda con un espectrómetro como un analizador mineral TerraSpec o un analizador de laboratorio LabSpec sin una fuente de luz integrada, se necesita un iluminador de fibra óptica. El iluminador de fibra óptica proporciona la fuente de luz necesaria para la recolección de muestras.

Especificaciones técnicas

Longitud: 21,6 cm (8,5 pulgadas)
Tamaño del punto: 4 mm

Sonda de reflectancia de diámetro pequeño

Con un tamaño de punto aproximado de solamente 2 mm, la sonda de reflectancia de diámetro pequeño se diseñó para recolectar espectros de materiales pequeños individuales, como granos individuales o cavidades de roca, en una muestra de mano o en un núcleo de roca. Es perfecto para determinar la mineralogía específica de granos individuales.

Si se utiliza este espectrómetro como un analizador mineral TerraSpec o un analizador de laboratorio LabSpec sin una fuente de luz integrada, se necesita un iluminador de fibra óptica. El iluminador de fibra óptica proporciona la fuente de luz necesaria para la recolección de muestras.

Especificaciones técnicas

Longitud: 10,2 cm (4 pulgadas)
Campo de visión: 1 mm

Plataforma giratoria

Cuando su aplicación requiere el análisis de muestras de forma irregular o no homogéneas, la plataforma giratoria ASD es ideal para obtener un promedio altamente exacto. Especialmente útil para propietarios de instrumentos en las industrias de grano, agricultura, pulpa y papel, alimentos, plásticos y minería.

La plataforma giratoria ofrece lo siguiente:

  • Un tamaño de punto de muestreo de 53,2 mm
  • Gira a 22 RPM
  • Se adapta a una placa de muestra de 150 mm
  • Tamaño compacto (20,32 cm x 27,94 cm x 27,94 cm u 8" x 11" x 11").

La plataforma giratoria viene estándar con una fuente de luz halógena de 4000 horas y una placa de Petri estándar de 150 mm x 15 mm.

Accesorios generales

Mochila ergonómica Pro-Pack

La mochila ergonómica Pro-Pack ASD lleva la portabilidad de terreno a un nivel más alto para clientes de FieldSpec®, LabSpec® y TerraSpec® que requieren lo máximo en portabilidad.

Fabricado con material ultrarresistente, pero liviano; la mochila ergonómica Pro-Pack pesa solo 2,49 kg (5,5 libras). La mochila Pro-Pack ubica el centro de la masa mucho más cerca del cuerpo y el marco fácilmente ajustable de tamaño universal se adapta a todos los tipos de cuerpo para una ergonomía superior.

Además, la Pro-Pack viene de manera estándar con lo siguiente:

  • Capucha impermeable incorporada para lluvia "desplegable"
  • Soporte de carrete a presión para el almacenamiento de protección del cable de fibra óptica
  • Bolsillos de almacenamiento más grandes para sostener el controlador y los accesorios de la computadora portátil
  • Estuche de viaje de lados blandos en la mochila para facilitar el viaje.

Paneles de referencia

Paneles de referencia

ASD lleva una amplia gama de paneles de referencia gris y blanco difusos calibrados y no calibrados en diversos tamaños (desde 5,1 x 5,1 cm a 30,5 cm x 30,5 cm o desde 2 x 2 pulgadas hasta 12 x 12 pulgadas) y niveles de reflectancia, incluida la longitud de onda de escala de grises encapsulada (trazable por NIST/NRC) y los estándares de la USP para USP 1119. Los paneles calibrados vienen con certificado y documentación en los que se muestra la desviación estándar y los factores de reflectancia.

Todos los paneles y estándares de referencia se pueden comprar por separado. Para ofrecer a nuestros clientes un enfoque más rentable, se incluyen tamaños o estilos específicos de paneles de referencia en paquetes de accesorios diseñados para ofrecer la máxima compatibilidad con una aplicación en particular.

Su representante de ventas de ASD podrá recomendarle las mejores opciones para sus necesidades.
