Aeris 광물 모델

광물 처리 공정 최적화

  • 매우 정확한 벤치탑 XRD 시스템
  • 광산업에 맞게 맞춤화됨
  • 완전 자동화 가능한 시스템
  • 산업 생산 관리에 쉽게 통합됨

더 많은 정보를 찾고 계시나요?

견적이나 추가 정보를 요청하거나 브로셔를 다운로드하려면 아래 옵션을 선택하세요.


개요

Aeris 광물 모델인 탁상용 X선 회절 분석기는 광업에서 누구나 광석의 다목적 분석을 할 수 있게 해줍니다.

광석과 광물의 효과적인 가공

XRD는 가장 경제적인 공정 조건을 위해 습식제련 모델을 위한 정확한 광물 모니터링 및 입력 정보를 제공합니다.

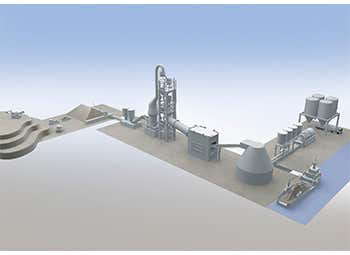

Aeris 광물 모델은 원재료부터 최종 제품까지 생산 공정 전 과정의 파트너입니다.

특징

자동화 시스템에서의 원활한 통합

  • 대량 샘플 처리가 가능한 유일한 자동화 탁상용 회절 분석기: 신속하고 자동화된 샘플 처리를 위해 벨트나 로봇에 Aeris를 연결할 수 있습니다
  • 기술 결합의 힘: Aeris와 Zetium을 함께 사용하면 Zetium이 제공하는 기본 조성 정보가 Aeris의 상분석에 추가되어 재료 특성을 완벽하게 파악할 수 있습니다
  • 맞춤화된 산업 표준 샘플 홀더: 51.5mm 샘플 홀더 컬렉션 / 40mm 샘플 홀더

신속한 분석, 최대 가동 시간

신속한 분석으로 피드백 루프가 최소화되고 공정 최적화를 위한 빠른 개입이 가능해집니다. Aeris의 일반적인 측정 시간은 샘플당 10분 미만입니다.

분석 장비의 가동 시간은 믿을 수 있는 공정 제어에 있어서 핵심입니다. Aeris는 처음부터 가동률을 최대화하는 데 목표를 두고 설계되었습니다.

강하고 견고한 설계

  • 견고한 설계: 장비 핵심부에 먼지가 들어가지 않도록 하기 위해 외부 샘플 로딩 기능을 갖춘 유일한 탁상용 XRD 기기입니다
  • 최소한의 기반 설비: 냉각수도, 냉각기도, 압축 공기도 필요 없습니다. 오직 단상 전원 콘센트만 있으면 됩니다
  • 산업 표준 준수: LIMS 인터페이싱 프로토콜부터 다양한 산업 표준 샘플 홀더까지 일반적으로 적용되는 모든 산업 표준을 준수합니다

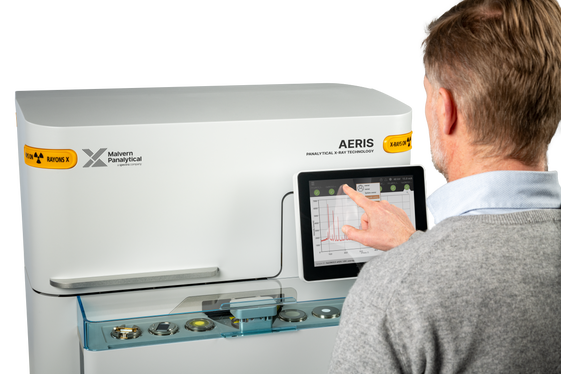

간편한 터치

가장 직관적인 X선 회절 분석기

내장형 터치스크린을 몇 번만 누르면 언제든지 결과가 표시됩니다.

  1. 샘플을 배치합니다
  2. 측정 프로그램을 선택합니다
  3. 결과를 봅니다

사양

샘플 처리

샘플 로딩 외부 샘플 로딩
Sample holders 모든 요구 사항을 충족할 수 있는 다양한 최대 크기의 샘플 홀더
샘플 변경
수동 로딩 도크, 6위치 시료 주입기 또는 67위치 대용량 시료 주입기 중에서 선택
자동화
자동화 통합과 호환

X선 생성

파장
Cu / Co
Tube setting
30kV 또는 40kV 설정에서 300W~600W 옵션
Tube housing
부식 방지 입사 스마트 빔 경로 기술(CRISP)을 사용한 특허받은 설계
CRISP 기술은 X선이 유발하는 이온화 공기로 인한 입사빔 경로에서 부식을 방지합니다. 특허 번호 US 8437451 B2

측각기(Goniometer)

Base configuration
수직 측각기, 결합 및 분리 θ-θ, 샘플은 항상 수평
Geometry
Bragg-Brentano, 투과, 입계각 입사
Radius
145 mm
Maximum 2θ range
-4° < 2θ ≤ 142°(스캐닝 검출기 및 전체 활성 길이)
Angle positioning
수명 주기 위치 지정 정확도로 직접 광학 위치 감지(DOPS3)
Scan Speed
최대 2.17°/초
해상도
LaB6에서 < 0.04° 2θ(0.01rad Soller 슬릿)
2θ linearity
< 0.04° 2θ
Smallest addressable increment
0.001 °

단계 / 검출기

Spinning
스피너 단계 선택
Non-ambient
가열 단계 옵션(BTS-500, BTS-150)
Exchange of stages
정렬이 불필요한 PreFIX 단계 교체
Special stages
요청 시(수동, MPSS, 현장)
검출기
PIXcel1D, PIXcel3D 및 1Der 검출기 중에서 선택

일반

크기
690 x 770 x 786 mm
Dust protection
외부 샘플 로딩이 가능한 폐쇄 시스템
External cooling water supply
필요 없음
Compressed air supply
필요 없음
전원 공급 장치
100~240V, 단상
컴퓨터
내부 기기 PC
작동
10.4인치 터치스크린의 직관적인 사용자 인터페이스
인터페이스 LAN, USB, HDMI

악세서리

검출기

1Der

1D 감지의 궁극적인 다양성과 데이터 명확성

1Der는 X-선 회절(XRD) 응용을 위한 선도적인 고체 검출기 포트폴리오에 새롭게 추가된 최신 장비입니다. 타의 추종을 불허하는 광학 구성과 함께, 1Der는 XRD 플랫폼에 원활하게 통합되어 사용 편의성과 최고의 유연성, 그리고 모든 0D 및 1D 응용 분야에서 뛰어난 데이터 선명도를 제공합니다.

1Der는 EmpyreanAeris에서 사용되는 모든 X-선 소스와 호환됩니다.

PIXcel1D

전용 스트립 검출기로서의 Medipix 기술

PIXcel1D 검출기를 사용하면 0D 및 1D 응용을 위한 전용 스트립 검출기를 갖출 수 있습니다. 기존의 포인트 검출기에 비해 최대 255배 더 빠르게 측정할 수 있으며, 데이터 품질은 손상되지 않습니다. 냉각수, 액체 질소 공급, 계수 가스 또는 시간이 많이 소요되는 보정이 필요하지 않아 비용 효율적인 솔루션입니다.

비교할 수 없는 해상도와 동적 범위를 갖춘 PIXcel1D는 당사의 모든 회절계와 함께 사용할 수 있습니다.

소프트웨어

HighScore

상분석 등을 위한 전체 패턴 접근법

공정 제어 개선에 관심이 있든, 연구 및 개발에 관심이 있든, 물질에 대한 이해는 보통 분말 회절 패턴을 이해하는 데서 시작됩니다.

Malvern Panalytical은 회절분석기를 통해 최고의 분말 회절 패턴을 얻을 수 있도록 도와주며, 주된 우려 사항 중 하나는 시료의 내용물을 식별하는 것입니다. HighScore는 위상 식별, 반정량적 위상 분석, 패턴 처리, 프로파일 피팅 등에 적합한 소프트웨어입니다. 이 소프트웨어 패키지에는 회절 데이터를 표시, 조작 및 평가할 수 있는 다양한 지원 기능이 포함되어 있습니다. HighScore는 Malvern Panalytical의 모든 XRD 데이터 형식을 처리할 수 있으며 다른 공급업체의 회절 패턴 대부분도 처리할 수 있습니다.

HighScore Plus

결정 분석 등에 이상적인 도구

공정 제어 개선에 관심이 있든, 연구 및 개발에 관심이 있든, 물질에 대한 이해는 보통 분말 회절 패턴을 이해하는 데서 시작됩니다.

Plus 옵션이 있는 이 일체형 소프트웨어 제품군은 Malvern Panalytical의 HighScore로 시료에 존재하는 모든 상을 확인한 후 분석을 계속 지원합니다. Rietveld 방법, 프로파일 피팅 또는 패턴 처리를 사용하거나 사용하지 않는 정량화에 중점을 두는 경우 HighScore Plus가 해결책이 되며 일일 분석을 수행하는 데도 도움이 됩니다.

당사 고객인 미국 테네시대학교의 JIAM Diffraction Facility에서 제작한 튜토리얼 영상을 자랑스럽게 선보입니다. 더 많은 비디오를 보려면 아래로 스크롤하십시오.

서치 매치(Search-match)

참조 데이터베이스

X선 회절에 의한 상 식별은 알려지지 않은 측정 데이터와 알려진 참조 데이터를 비교하는 것을 의미합니다. 이 참조 데이터는 일반적으로 하나 또는 여러 데이터베이스에서 가져옵니다. 비교 과정을 종종 서치 매치라고 합니다.

서로 다른 참조 데이터베이스의 품질과 내용은 데이터 품질 및 편집 프로세스에 따라 크게 다릅니다. 일반적으로 가격과 품질 간에는 관계가 있습니다.

샘플 핸들링

대용량 샘플 체인저

고처리량 환경에서는 Aeris 대용량 샘플 체인저가 최적의 솔루션입니다. 검증된 로봇 샘플 핸들링 기술을 활용하여 60개 이상의 샘플을 무인 분석할 수 있으며, 자원 효율성을 50% 향상시킵니다.

자세한 내용
대용량 샘플 체인저

자동 샘플 핸들링

Aeris는 UAI 인터페이스를 통해 운영되는 다중 시스템 자동화 실험실과 완벽하게 통합됩니다. 샘플은 자동화 컨베이어를 통해 장비로 공급되거나 로봇 팔이 직접 체인저 플랫폼에 배치하는 방식으로 처리됩니다.

자동 샘플 핸들링

6-포지션 샘플 체인저

6-포지션 샘플 체인저는 한 번에 6개의 샘플을 배치 처리할 수 있어 효율성을 높이고 작업자의 개입을 최소화합니다. 중간 처리량의 실험실에 적합합니다.

6-포지션 샘플 체인저

수동 샘플 로딩

샘플 변경 빈도가 낮거나 적은 샘플을 다루는 사용자를 위해, 외부 샘플 플랫폼을 통해 개별 샘플을 로드하고 교체할 수 있습니다. 샘플은 XRD 측정 영역으로 자동 전달되며, 매번 정확한 샘플 핸들링을 보장합니다.

수동 샘플 로딩

X선 선관

X선 선관

Malvern Panalytical은 광범위한 X선 선관을 제공합니다.

자세한 내용
X선 선관

사용자 매뉴얼

소프트웨어 다운로드

23 June 2025

1.7a

OmniTrust software update v1.7a

1.7a

20 July 2023

1.60

OmniAccess

  • Flexible/configurable roles in Empyrean and Aeris (now aligns with Zetasizer)
  • Summary of roles/permissions
  • Default roles for instrument applications
  • Support for complex domains
  • Wizard for initial set up and massively improved UI to improve configuration/set up

OmniTrail

  • Record Audit trail events viewable in OmniTrail.
  • Show/compare authorization files

More information can be found in the Release and Installation Notes.

1.60

16 December 2021

1.40

OmniAccess

  • Flexible/configurable roles in Empyrean and Aeris (now aligns with Zetasizer)
  • Summary of roles/permissions
  • Default roles for instrument applications
  • Support for complex domains
  • Wizard for initial set up and massively improved UI to improve configuration/set up

OmniTrail

  • Record Audit trail events viewable in OmniTrail.
  • Show/compare authorization files

More information can be found in the Release and Installation Notes.

1.40

지원팀

서비스

투자 수익 극대화를 위한 솔루션

기기가 최상의 상태로 유지되고 최고 수준으로 작동하게 하도록 Malvern Panalytical은 다양한 서비스를 제공하고 있습니다. 전문적인 기술과 지원 서비스를 통해 기기가 최적의 기능을 발휘할 수 있도록 보장합니다.

지원팀

평생 서비스

  • 전화 및 원격 지원
  • 예방적 유지보수 및 점검
  • 유연한 고객 관리 계약
  • 성능 인증서
  • 하드웨어 및 소프트웨어 업그레이드
  • 지역 및 글로벌 지원

전문 기술

공정에 가치 추가

  • 샘플 준비 개발/최적화
  • 분석 방법
  • XRD를 위한 턴키 솔루션
  • IQ/OQ/PQ, 품질 보증(GLP, ISO17025) 또는 순차순환/연구실 간 연구를 통한 운영
  • 자문 서비스

훈련 및 교육

  • 현장 또는 Malvern Panalytical 교육 센터(competence center)에서 교육
  • 제품, 응용 프로그램 및 소프트웨어에 대한 다양한 기본 및 고급 과정
작지만 큰 영향력을 갖춘 기기

작지만 큰 영향력을 갖춘 기기

사용자의 요구 사항에 맞춤화된 고속, 고품질 XRD로, 자동화 및 통합을 위한 현대적이고 콤팩트한 제품입니다.
