Das Micromeritics GeoPyc liefert schnelle, hochgenaue und reproduzierbare Ergebnisse für Hüllvolumen und -Dichte und erhält gleichzeitig die Integrität Ihrer Proben aufrecht.

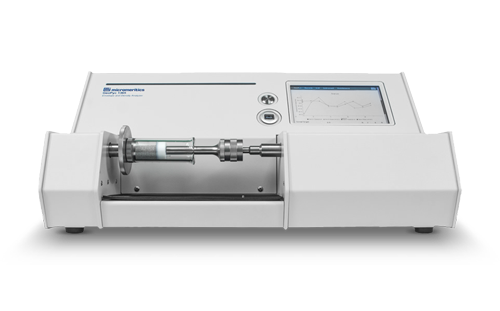

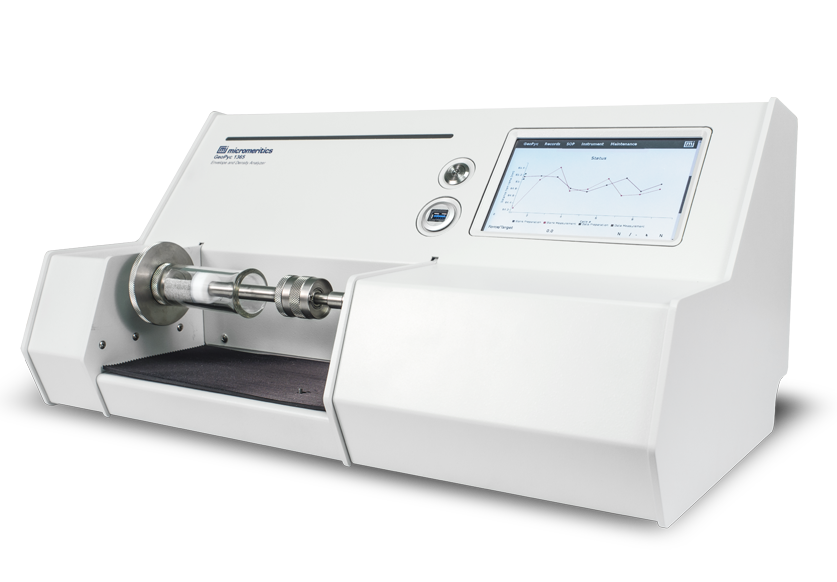

Broschüre herunterladenDas GeoPyc ist ein innovatives Tischgerät, das für die präzise und effiziente Bestimmung des Hüllvolumens und der Dichte von festen Objekten ohne Verwendung von Gefahrstoffen entwickelt wurde. Durch den Einsatz von DryFlo, einem nichtinvasiven, festen Medium, liefert das GeoPyc schnelle, zuverlässige und konsistente Ergebnisse und bewahrt gleichzeitig die Integrität der Probe.
Zusätzlich bietet es eine optionale transaxiale Druckanalyse (Trans-Axial Pressure, T.A.P.) zur umfassenden Auswertung der komprimierten Schüttdichte von Pulvern.
In Kombination mit Messungen der Skelettdichte kann GeoPyc auch detaillierte Informationen zum Porenvolumen und zur Porosität geformter Teile liefern.
Die Option zur transaxialen Druckanalyse (Trans-Axial Pressure, T.A.P.) des GeoPyc erreicht vergleichbare Ergebnisse wie herkömmliche Klopfdichtemessgeräte, ist dabei jedoch schneller, leiser und bietet einen höheren Grad an Reproduzierbarkeit.
Wenn mit T.A.P. ausgestattet Dichteoption: Das GeoPyc misst das Packungsvolumen und berechnet die Schüttdichte von körnigen Proben und Pulverproben, einschließlich pharmazeutischer und elektrochemischer Materialien, in einem breiten Spektrum von Verdichtungsbedingungen.
Um die T.A.P.-Dichte zu bestimmen, wird die Probenkammer gedreht und geschüttelt, während eine genau spezifizierte Kraft auf die Probe ausgeübt wird. Ein Kraftwandler misst die Verdichtungskraft in Newton. Der Abstand, den der Verdichtungskolben und der Kolben überwinden, wird in Schritten gemessen. Der Benutzer gibt die angewendete Kraft und die Anzahl der Verdichtungen pro Analyse an. GeoPyc bestimmt den Mittelwert der Messungen aus jeder Verdichtung, berechnet automatisch Volumen und Dichte und gibt die Ergebnisse in cm3 und g/cm3 an.
Reproduzierbarkeit | Wenn das Probenvolumen mindestens 25 % des Probenhaltervolumens beträgt: In der Regel ± 1,1 % |
---|
Probenvolumen | 12,7 mm ID: Probenvolumen zwischen 0,3 cm³ und 0,8 cm³
19,1 mm ID: Probenvolumen zwischen 0,8 cm³ und 2,4 cm³
25,4 mm ID: Probenvolumen zwischen 2,4 cm³ und 5,3 cm³
38,1 mm ID: Probenvolumen zwischen 5,3 cm³ und 13 cm³
50,8 mm ID: Probenvolumen zwischen 13 cm³ und 25 cm³ |
---|
Height | 11 Zoll |
---|---|
Width | 22 Zoll |
Depth | 15 Zoll |
Gewicht | 19 kg (42 lbs) |
Voltage | 85−265, Wechselspannung |
---|---|
Frequency | 47 bis 63 Hz |
Versorgung | 95 VA |
Temperatur | 15 °C bis 35 °C |
---|---|
Luftfeuchtigkeit | 20 %–80 %, nicht kondensierend |
GeoPyc bestimmt automatisch das Volumen und die Dichte eines festen Objekts durch die Verdrängung von DryFlo, einem festen Medium. Das Medium ist eine schmale Verteilung kleiner, starrer Kugeln, die ein hohes Maß an Fließfähigkeit aufweisen und das Objekt während der Untersuchung eng umschließen. Die Partikel sind so klein, dass sie sich bei der Verdichtung eng an die Oberfläche des Gegenstands anpassen, aber nicht in die Poren eindringen.

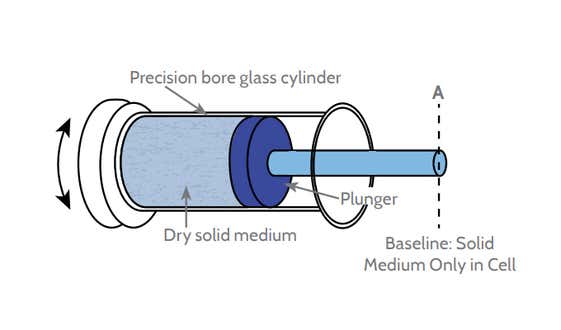

Wiederholpräzision und Reproduzierbarkeit werden durch eine kontrollierte Verdichtungsmethode erreicht. Das Probenzelle, in dem das trockene Medium platziert wird, ist ein Präzisionszylinder. Während die Zelle vibriert, komprimiert ein Kolben das Pulver. Die Komprimierungsstärke kann ausgewählt werden, wodurch der Vorgang von Test zu Test wiederholt werden kann. Der Basiswert des Nullvolumens wird durch eine Vorverdichtung festgelegt, bei der sich nur das Verdrängungsmedium in der Zelle befindet.

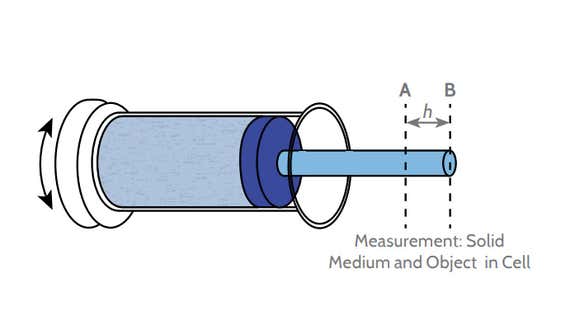

Die Probe wird dann mit dem trockenen Medium in den Zylinder gegeben und der Verdichtungsvorgang wiederholt. Während des Tests dringt die Differenz des Abstands am Kolben in den Zylinder ein und der Abstand h0, in den sie während des Ausgangsverfahrens eindringt (h = h0 − ht), wird verwendet, um das Verdrängungsvolumen des Mediums zu berechnen. Dazu wird die Volumenformel eines Zylinders mit der Höhe h, V = π r2h, verwendet.

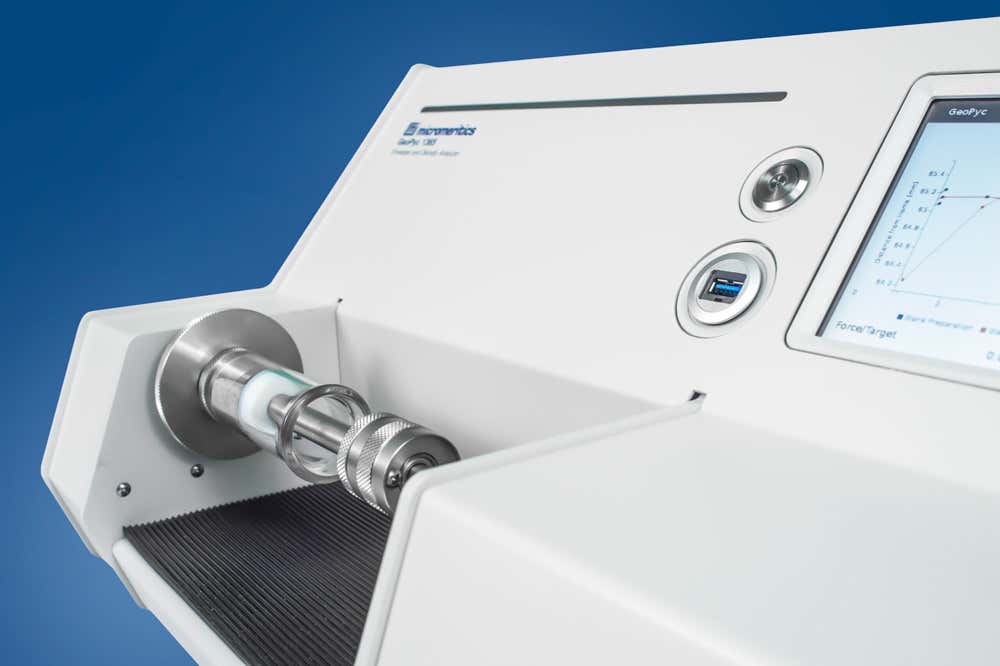

GeoPyc wird über einen intelligenten Touchscreen bedient. Die Datenerfassung und Berichterstellung sind vollständig automatisiert, sodass sie problemlos in LIMS oder andere Datenbündelungssysteme integriert werden kann. Viele verschiedene Probenkammern sind für zahlreiche Probengrößen erhältlich. Nach der Analyse wird das DryFlo durch leichtes Schütteln oder Abstauben vollständig entfernt, sodass die Proben wiederverwendet oder erneut getestet werden können.
GeoPyc verfügt über mehrere Betriebsmodi, einschließlich der Kalibrierung von vollständigen Leerproben, berechneten Leerproben und Referenzfeststoffen mit Varianz. Somit können Geschwindigkeit und Genauigkeit für Ihre individuellen Anforderungen optimiert werden. Während der Analyse kann anhand von Fortschrittsindikationen und vorläufigen Ergebnissen nachverfolgt werden, was passiert.
GeoPyc verfügt über mehrere Betriebsmodi, auf die über den Touchscreen des Geräts zugegriffen werden kann. Die Betriebsmodi umfassen die Kalibrierung von vollständigen Leerproben, berechneten Leerproben und Referenzfeststoffen mit Varianz. Somit können Geschwindigkeit und Genauigkeit für Ihre spezifischen Anwendungen optimiert werden.

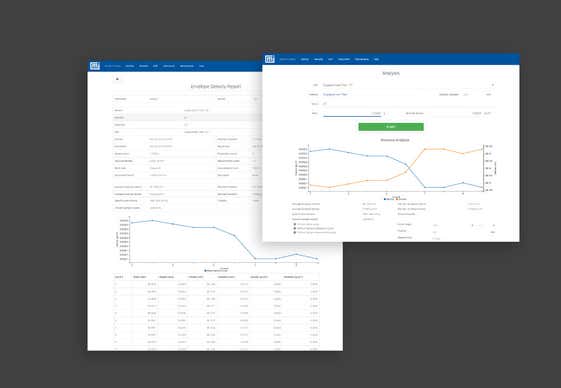

Während der Analyse kann anhand von Fortschrittsindikationen und vorläufigen Ergebnissen nachverfolgt werden, was passiert. Probenspezifische Informationen können in die Analyseberichte eingegeben werden.
Verfügbare Berichte:
Versionsnummer:
Bitte kontaktieren Sie den Support um die neueste Software Version zu bekommen.
Präzise und effiziente Analyse von festen Objekten und Pulvern – ohne Gefahrstoffe.
