Empyrean Alpha 1

Des données d'une qualité inégalée avec un système de diffraction des rayons X de laboratoire

Il constitue la solution idéale pour :

  • résoudre les structures des données des poudres ;
  • rechercher des phases polymorphes dans lesquelles le chevauchement de pics représente un obstacle ;
  • analyser les profils des pics des nanomatériaux afin d'extraire la taille des cristallites, les densités de dislocation et la contrainte résiduelle ;
  • préparer des matériaux pour le temps de faisceau Synchrotron.

Vous cherchez plus d’informations ?

Pour demander un devis, plus d’informations ou télécharger une brochure, sélectionnez une option ci-dessous.

Demander un devis Demander une démonstration Contact commercial Télécharger la brochure

Présentation générale

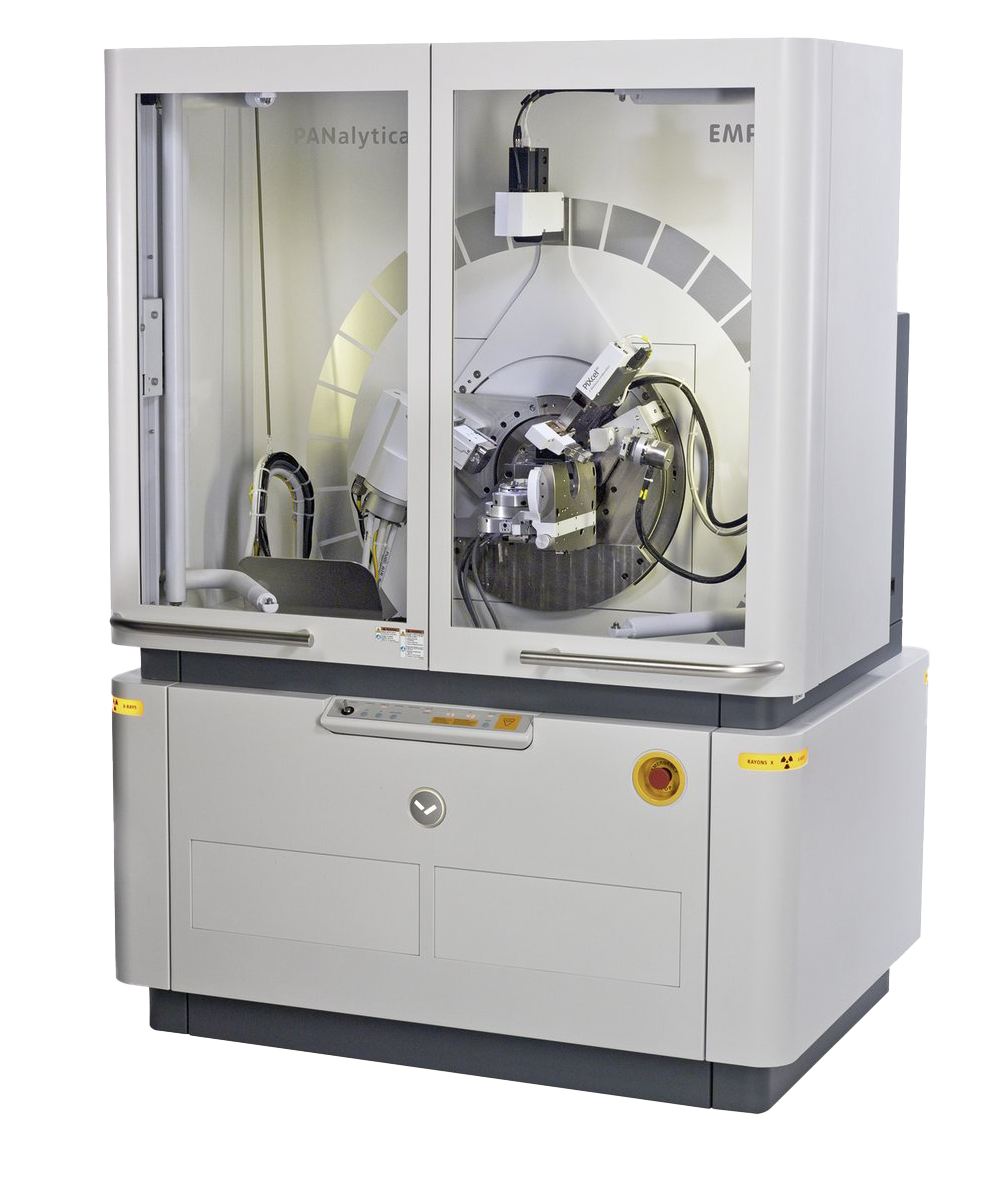

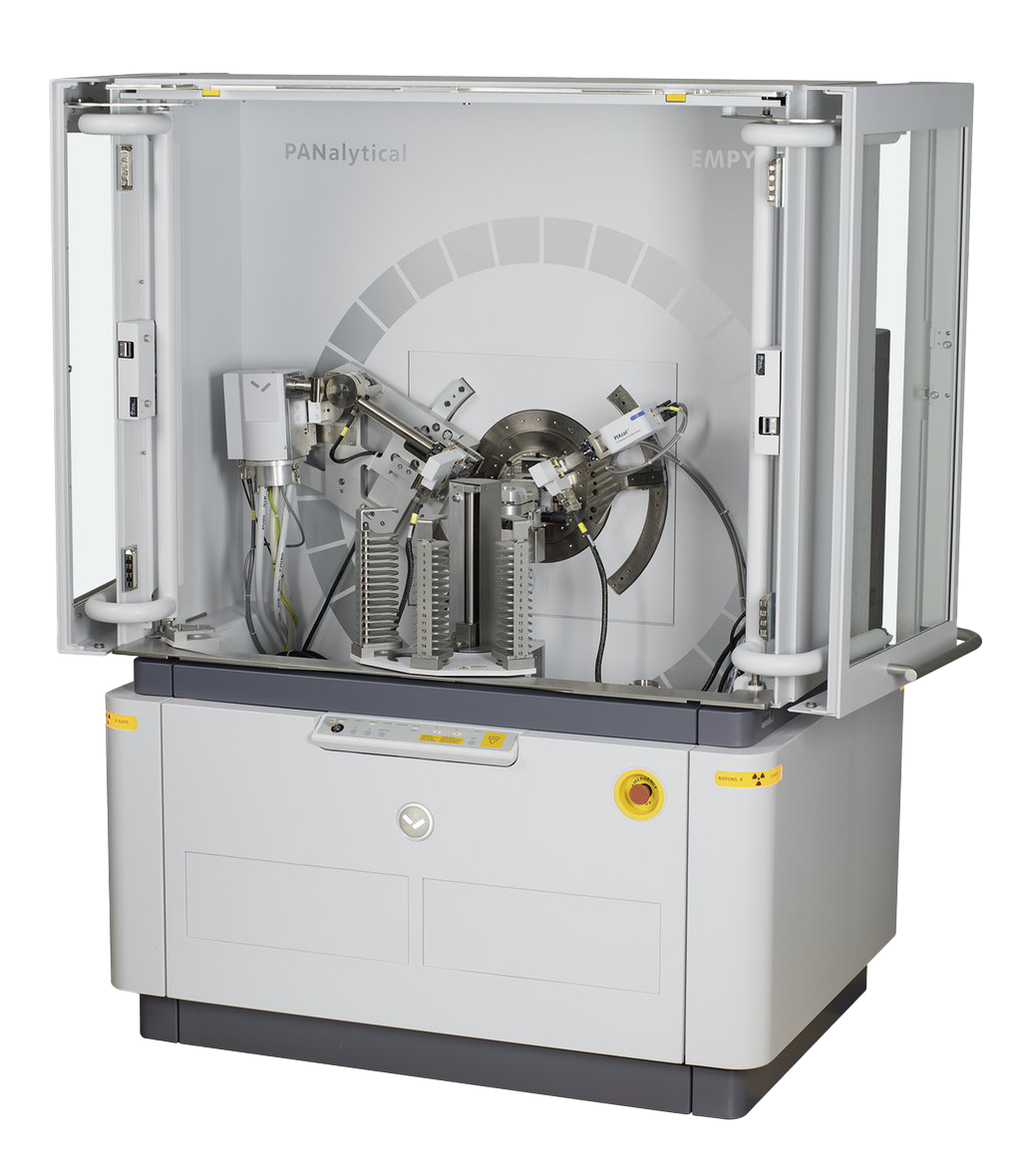

Conçu pour des performances optimales : le système Empyrean Alpha-1 fait partie de la gamme de systèmes de diffraction des rayons X Empyrean de Malvern Panalytical.

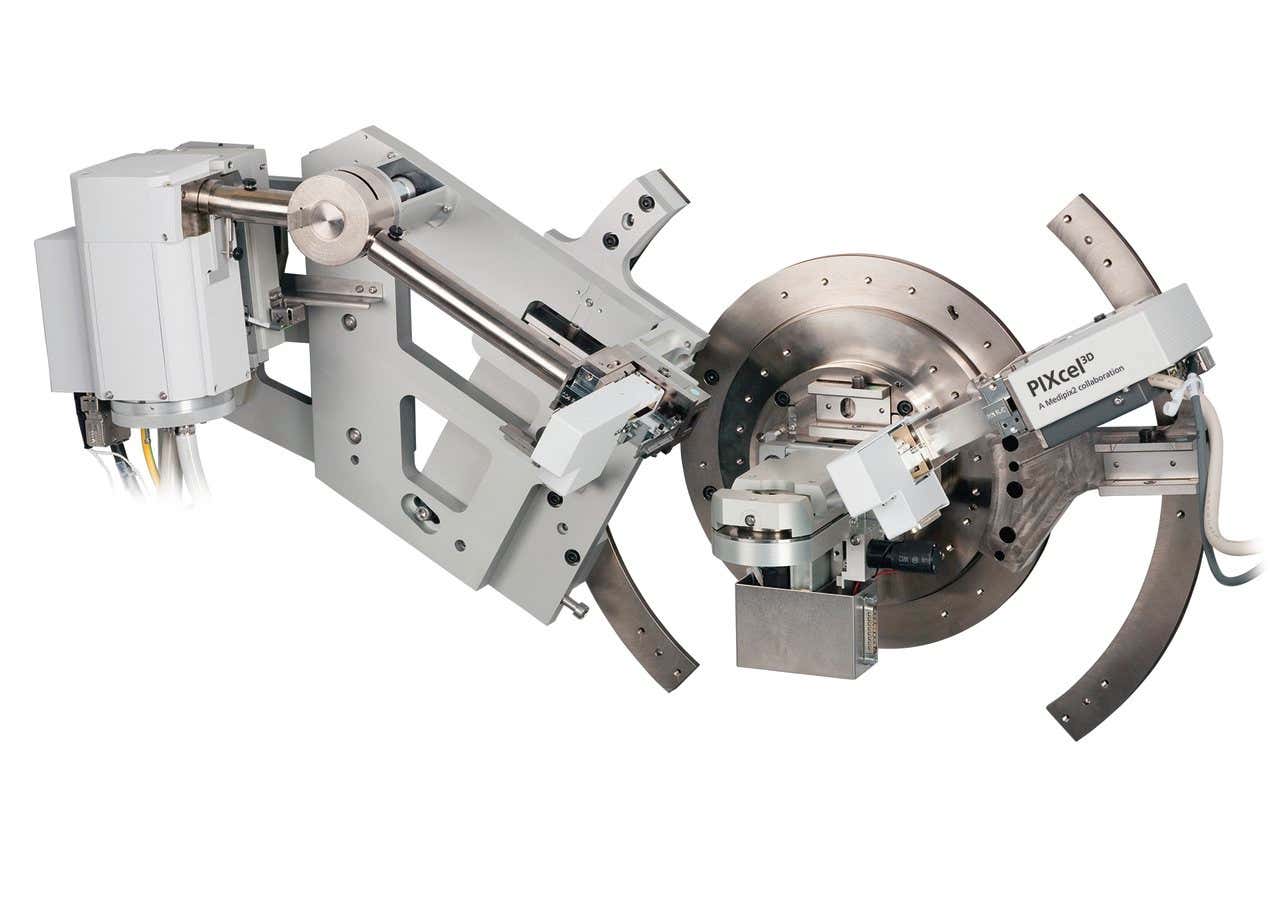

Le système Empyrean Alpha-1 est configuré avec un monochromateur symétrique Ge unique (montage de Johansson), ce qui lui permet de fournir des données de réflexion de la géométrie Bragg-Brentano avec Cu ou Co Kα1 uniquement pour la détermination de la structure, avec une résolution inégalée, une excellente symétrie des pics et des bruits de fond extrêmement faibles.

Grâce au concept PreFIX de la gaine de tube, les utilisateurs peuvent facilement passer d'une configuration Kα1 uniquement à une configuration Kα1,2 en quelques minutes.


  Fonctionne avec OmniTrust : la solution de conformité de Malvern Panalytical pour les environnements réglementés

Fonctionnalités

Qualité optimale des données sur chaque échantillon

Acclamé par les scientifiques pour ses performances, le système Empyrean permet d'optimiser la préparation du temps de faisceau Synchrotron.

Grâce à un ensemble hors pair de composants optiques et de plateformes échantillons, le système Empyrean permet de réaliser vos applications de différentes manières. Vous avez le choix entre la géométrie simplifiée (ajout de quelques fentes et utilisation d'un logiciel d'analyse) et la géométrie performance en utilisant des optiques, sources et détecteurs dédiés.

Ce système est parfaitement adapté aux laboratoires pluridisciplinaires : en cas d'évolution des besoins d'une certaine application, il suffit d'ajouter des modules dédiés pour améliorer la qualité des données et augmenter les cadences.

PreFIX

Une véritable flexibilité afin de répondre à tous vos besoins en matière de cristallographie.

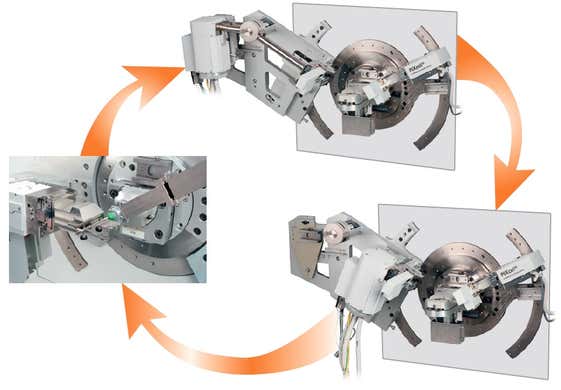

Le secret de la flexibilité du système Alpha-1 réside dans l'utilisation ingénieuse de notre technologie PreFIX (Pre-aligned Fast Interchangeable X-ray [Rayons X rapidement interchangeables et préalignés]). Ce système de montage cinématique est appliqué à l'optique, aux platines et même à la gaine de tube, et permet de reconfigurer le diffractomètre en quelques minutes, sans le réaligner.

En cinq minutes maximum, le diffractomètre haute résolution Alpha-1 devient un système de diffraction multi-usage prêt à relever une variété de défis analytiques.

Polyvalent et prêt pour le futur

« Le changement la seule vraie constante de la vie. » Ce dicton est particulièrement vrai dans les environnements de recherche, dans lesquels les besoins d'analyse évoluent à chaque changement d'orientation du programme de recherche.

L'ajout de nouvelles applications au système Empyrean est très simple : c'est pour cette raison qu'il sera en mesure de répondre parfaitement aux besoins futurs.

Nous développons en permanence de nouvelles applications innovantes sur cette plateforme afin que nos clients demeurent à la fine pointe de la technologie.

Technologies hybrides PIXcel

Malvern Panalytical a toujours été pionnier dans la technologie des détecteurs hybrides. Nous avons été les premiers à introduire les fonctionnalités 0D et 1D combinées dans les détecteurs avec des bandes de silicium, et à élargir la flexibilité intégrée aux mesures 0D, 1D, 2D et 3D.

Les pixels de petite taille, le bruit de fond inexistant et la plage très dynamique de nos détecteurs hybrides (PIXcel3D et GaliPIX3D) révolutionnent la manière dont les applications de diffraction des rayons X sont traitées. Il n'est plus nécessaire d'augmenter l'intensité ou la taille du détecteur 2D.

Avec un choix d'optique et de rayons opérationnels, vous pouvez optimiser la configuration afin qu'elle corresponde parfaitement à vos besoins.

Bonnes pratiques de laboratoire

Grâce à ses modules PreFIX sans alignement et à ses fonctionnalités d'automatisation de l'analyse, le système Empyrean est l'instrument idéal pour la réalisation d'opérations dans le respect des bonnes pratiques de laboratoire.

Chaque élément du kit Empyrean, qu'il s'agisse du matériel ou des solutions d'analyse dédiées, est fourni avec des tutoriels très détaillés pour les utilisateurs novices, tout en offrant aux utilisateurs expérimentés toutes les fonctionnalités nécessaires pour des analyses poussées.

Des solutions personnalisées de diffraction des rayons X

Le système Empyrean est un véritable instrument polyvalent, conçu pour prendre en charge un large éventail d'applications.

Sur le marché, nous rencontrons fréquemment des scientifiques et des analystes travaillant avec nos équipements qui souhaiteraient élargir davantage les possibilités en fonction de leurs propres idées, pour leurs propres recherches. Chez Malvern Panalytical, nous souhaitons accompagner nos utilisateurs dans leur étude des matériaux. Nous leur offrons une solution idéale pour les problèmes analytiques complexes ou les processus de production économiques.

Si vous avez des idées pour de nouveaux porte-échantillons et platines, des modules optiques ou des techniques analytiques, discutez de vos exigences avec votre représentant local Malvern Panalytical ou soumettez votre demande si vous avez besoin d'une solution spécifique pour vos recherches en matière de diffraction.

Ensemble, nous pouvons travailler au développement de solutions avancées répondant à de nouveaux besoins et ainsi rester en phase avec les dernières avancées du monde scientifique et de la recherche.

Well reproducible and highly reliable measurements. Daily work with it is a joy!

Wolfgang Milius — Universität Bayreuth

Spécifications

Indice de protection
Enceinte résistante aux radiations avec de grandes fenêtres transparentes et des portes à large ouverture
Type de détecteur 1Der
PIXcel1D
PIXcel3D
GaliPIX3D
Interface
Type PreFIX, permettant un échange rapide des optiques, platines et détecteurs pré-alignés
Alimentation électrique
Monophasé 210 – 230 V (avec des variations de réseau de ± 10 %) ; 50/60 Hz

Accessoires

Détecteurs

1Der

Polyvalence et clarté des données ultimes dans la détection 1D

Le 1Der est la toute dernière addition à un portefeuille de détecteurs à semi-conducteurs de pointe pour les applications de diffraction des rayons X (XRD). Associé à une gamme inégalée de configurations optiques, le 1Der s’intègre parfaitement aux plateformes XRD pour allier simplicité d’utilisation, flexibilité maximale et clarté des données pour toutes les applications 0D et 1D.

Le 1Der est compatible avec toutes les sources de rayons X utilisées sur l’Empyrean et l’Aeris.

PIXcel1D

Technologie Medipix comme détecteur de bande dédié

Avec le détecteur PIXcel1D, vous disposez d’un détecteur à bande dédié pour les applications 0D et 1D. Vous pouvez mesurer jusqu’à 255 fois plus rapidement qu’avec un détecteur ponctuel traditionnel, sans compromettre la qualité des données. Sans besoin d’eau de refroidissement, de flux d’azote liquide, de gaz de comptage ou de calibrations chronophages, c’est une solution rentable.

Grâce à une résolution et une plage dynamique inégalées, le PIXcel1D peut être utilisé avec l’ensemble de nos diffractomètres.

PIXcel3D

Le premier détecteur à apporter des données 0D-1D-2D et 3D à votre diffractomètre

Le PIXcel3D est un détecteur à pixels 2D hybride à semi-conducteurs unique. Chaque pixel mesure 55 microns x 55 microns et l'ensemble de détection est de 256 x 256 pixels. Le détecteur, désormais basé sur la technologie Medipix3, apporte un rapport signal/bruit inégalé grâce à sa fonction de diffusion d'un seul pixel et à ses multiples niveaux de discrimination énergétique.

GaliPIX³ᴰ

Extension de la gamme de détecteurs de pixels 2D à semi-conducteurs

Avec des dimensions de pixels de 60 microns x 60 microns et des dimensions globales de capteur de 30,06 x 24,16 mm, GaliPIX3D est le plus récent et le plus grand détecteur XRD de pixels 2D hybrides. Le capteur CdTe de haute qualité fournit une puissance d'arrêt inégalée pour les rayons X et offre une efficacité de près de 100 %, même pour les radiations d'énergie les plus élevées, telles que Ag et Mo. Comme avec le PIXcel3D, ce détecteur est conçu pour fournir des images 2D de pointe, une qualité de données et une flexibilité optimales. La conception du réseau de détecteurs de comptage de photons 2D permet aux utilisateurs de basculer facilement entre les modes 1D et 2D et de collecter des images adaptées au traitement 3D en tomodensitométrie.

Tubes à rayons X

Tube Empyrean

Le tube à rayons X hautes performances

Le tube Empyrean est le successeur du tube X'Pert éprouvé de Malvern Panalytical. Le tube Empyrean a été conçu et optimisé pour les diffractomètres Empyrean de Malvern Panalytical, sur la base de ses 25 ans de technologie de tubes en céramique. En outre, ce tube de diffraction de pointe est entièrement compatible avec tous les diffractomètres X'Pert PRO, X'Pert Powder, CubiX PRO, CubiX FAST, CubiX³ et X'Pert³ existants de Malvern Panalytical.

Chambres à environnement contrôlé

Chambres à environnement contrôlé

Nous proposons toute une gamme de solutions à environnement contrôlé « in situ » devant la majorité des applications prises en charge par nos instruments de diffraction de rayons X.

Pour en savoir plus
Chambres à environnement contrôlé

Logiciels

Logiciel de diffraction des rayons X

Nos logiciels de diffraction des rayons X sont conçus pour extraire toutes les informations des matériaux.

Pour en savoir plus
Logiciel de diffraction des rayons X

Manuels d'utilisation

Téléchargements de logiciels

Veuillez contacter l'assistance pour obtenir la dernière version du logiciel.

Assistance

Équipements

Solutions pour optimiser votre retour sur investissement

Pour garantir que votre instrument reste en parfait état et qu'il fonctionne au plus haut niveau, Malvern Panalytical offre toute une gamme de services. Notre expertise et nos services d'assistance assurent un fonctionnement optimal de votre instrument.

Assistance

Service à vie

  • Assistance téléphonique et à distance
  • Maintenance préventive et contrôles
  • Contrats de service client flexibles
  • Certificat de performances
  • Mises à niveau matérielles et logicielles
  • Assistance locale et mondiale

Expertise

Ajout de valeur à vos procédés

  • Développement/optimisation de la préparation d'échantillons
  • Méthodes analytiques
  • Solutions clé en main pour XRD
  • Opérations via QI/QO/QP, assurance qualité (BPL, ISO17025) ou études d'essais comparatifs/interlaboratoires
  • Services de conseils

Formation et éducation

  • Formation sur site ou dans nos centres de compétence
  • Large gamme de formations élémentaires et approfondies sur les produits, les applications et les logiciels
Conçu pour des données de qualité supérieure.

Conçu pour des données de qualité supérieure.

L'Empyrean Alpha 1 offre une résolution inégalée, une excellente symétrie des pics et un fond ultra faible – conçu pour l'analyse structurelle.
