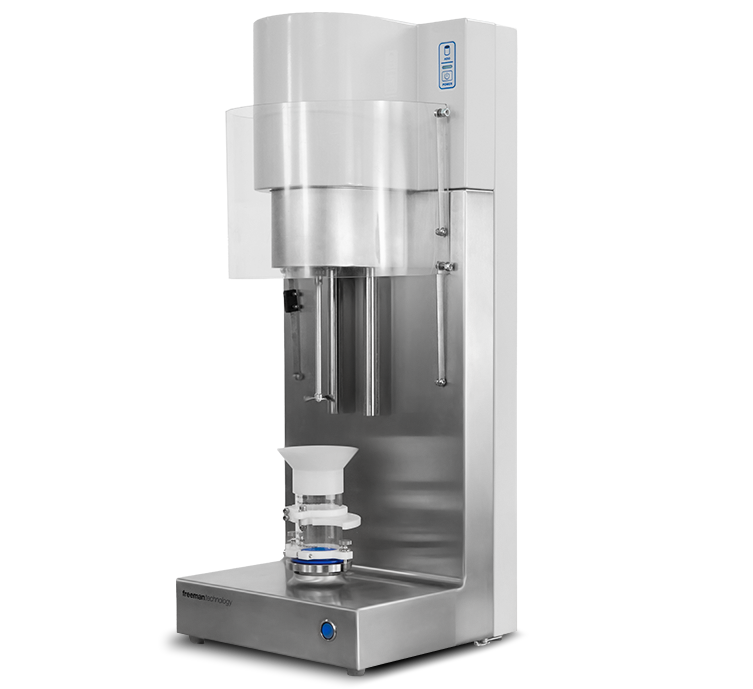

FT4 粉體流變儀

分析粉末流動特性與粉末行為

  • 獨特的量測原理,便於累積和標準化粉末流動性資料
  • 全自動測試程式和資料分析
  • 使用調節模式實現無與倫比的可重複性
  • 樣品量從 10 ml 到 160 ml,另加 1ml 剪力槽選項
下載型錄
索取報價 要求演示 聯繫銷售部門

概述

Freeman FT4 的設計初衷是:進行粉末流變性或粉末流動特性分析。這依舊是這款遺棄的主要功能,但儀器、配件和方法不斷發展至今,FT4 現在已然是公認的通用粉末流動測試儀。

FT4 粉末測試儀在許多方面都獨一無二。以下是評估工業價值的一些關鍵特色:

  • 透過在固結、中等應力、通氣或流化狀態下測試樣品,模擬粉末加工條件的能力
  • 應用多面向的粉末特性分析來評估動態粉末流動、體積和剪切特性,以全面了解粉末行為
  • 運用無與倫比的靈敏度,區分其他測試人員歸納為相同類別的粉末

粉體流變儀方法

FT4 是一款真正的通用型粉末流動測試儀,其提供四類方法:體積、動態流動、剪切 (根據 ASTM D7981) 和製程。

  • 體積:密度、壓縮性、滲透性
  • 動態流動:基本流動性、曝氣、固結、流速、比能
  • 剪切:剪切單元、壁摩擦
  • 製程:分離、研磨、結塊、靜電、水分、附聚

產品應用

粉末的行為會影響濕式和乾式電極的製程。在濕式製程中,具有最佳流動和分散特性的粉末能確保漿液的一致性,藉此提高電池性能和製造效率。

增材製造 (AM) 仰賴精確的粉末性能,來確保 3D 列印元件的一致性和高品質。有效散佈及分散粉末極其重要,因為變異性會導致密度不一致和表面光潔度不佳等缺陷。

粉末塗料相當環保,因為它們不再使用溶劑,且不再排放揮發性有機物。然而,由於需要平穩的粉末流動,其應用相當具有挑戰性,尤其因為對較薄薄膜的需求,而需要更小的粒子和更大的分子間作用力。

粉末加工時牽涉到多項條件,從漏斗中的高壓實應力到動態流化。瞭解材料在這些條件下的行為,對於設計和監控裝置的操作和傳輸系統至關重要。

碳粉配方通常是專有技術,會研磨成小於 10 μm 的細粉,使其容易黏結和聚集。適當的粉末流動對於確保均勻分散和有效黏附在紙張上相當重要,而使用添加劑可以防止結塊並提高性能。

化妝品粉餅由潤膚劑、顏料、填料和黏合劑混製而成,因此必須具有良好的粉末流動性才能有效加工。適當的流動可確保品質穩定、易於應用,以及高產量下的高效益經濟生產。

製造陶瓷零件時,乾粉壓制是一種靈活且經濟實惠的有效方法。識別正確的粉末混合物和特性分析方法,對於高效的製程發展極為重要。

在食品和營養保健品產業,瞭解粉末特性和流動行為對於高效率加工至關重要。即使少量的水分也會對粉末造成巨大影響,因為從自由流動變成團塊或固體塊,會影響流動性,導致效率降低和成本增加。

粉末加工在製藥製程中扮演極重要角色,而控制粉末行為有助於提高效率和品質。關鍵製程包括產生均勻、自由流動顆粒的濕式造粒、模具填充、預測螺旋進料器的流動性能,以及開發乾粉吸入器 (DPI) 配方。

規格

一般

系统 FT4 粉體流變儀適合用於在實驗室環境測量粉末、糊狀物和半固體的流變特性。
International standards EMC 規範與 ASTM 國際標準:
  • EN61000-3-2:2001
  • EN61000-3-3:1995
  • EN61326: 1997 + A2:2001
  • ASTM D7891
可依要求提供符合性證書。
尺寸:
306 x 306 x 760 mm
重量
淨重 22kg

效能

Force
+/- 50 N 最大值
0.0001 N 解析度
+/- 900 mNm 解析度
Torque
900 mNm 最大值
0.002 mNm 解析度
Vertical travel 185 mm
Rotor speed
120 rpm 最大值
Axial speed
30 mm/sec 最大值
Residual energy level in air
< 2mJ

建造

Working zone
316 不鏽鋼
與樣品接觸的材質
316 不鏽鋼
硼矽玻璃
Delrin 和聚醚醚酮塑膠

電源要求

电源电压
90 - 264 VAC
Input current range
120 VAC 時為 1.6A
230 VAC 時為 0.8A
Input frequency range
47 Hz 至 63 Hz
Minimum fault protection limit 30mA

環境條件

濕度
20-80% 無冷凝
操作溫度
10˚C 至 40˚C
储存温度
0˚C 至 50˚C

耗材

Vessels
精密孔徑,硼矽酸鹽玻璃管。標準尺寸:
  • 25mm x 10ml 分開容器
  • 25mm x 25ml 分開容器
  • 25mm x 35ml 容器
  • 50mm x 85ml 分開容器
  • 50mm x 160ml 分開容器
  • 50mm x 260ml 容器
  • 62mm x 137ml 分開容器
  • 62mm x 240ml 分開容器
  • 62mm x 400ml 容器
Blades
硬化不銹鋼刀片。標準尺寸:
  • 直徑 23.5mm x 寬 6mm
  • 直徑 48.0mm x 寬 10mm
  • 直徑 60.0mm x 寬 10mm

配件

配件

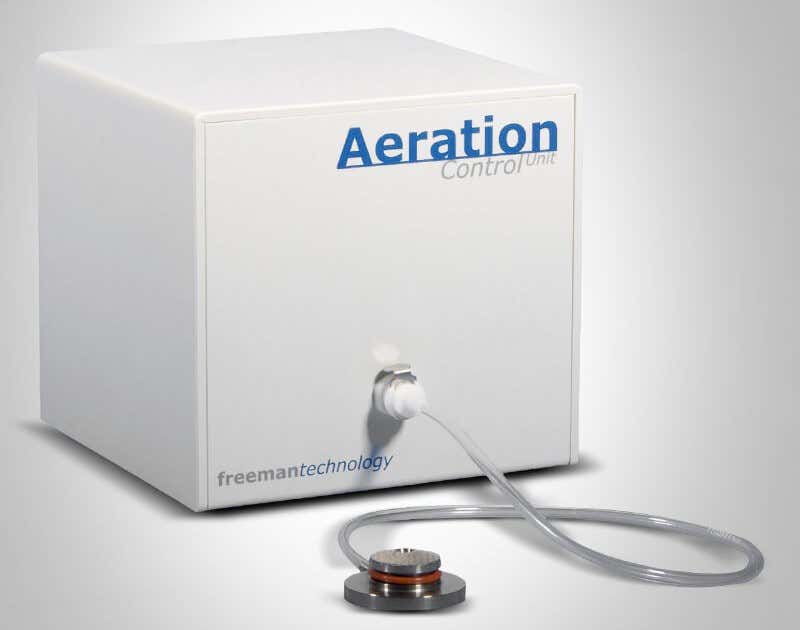

通氣控制單元

通氣控制單元將精確控制的空氣流量送至裝有粉末的容器底部。該裝置完全自動化並由軟體控制,能夠供應大範圍空氣流速,確保適用於多種材料。

通氣控制單元

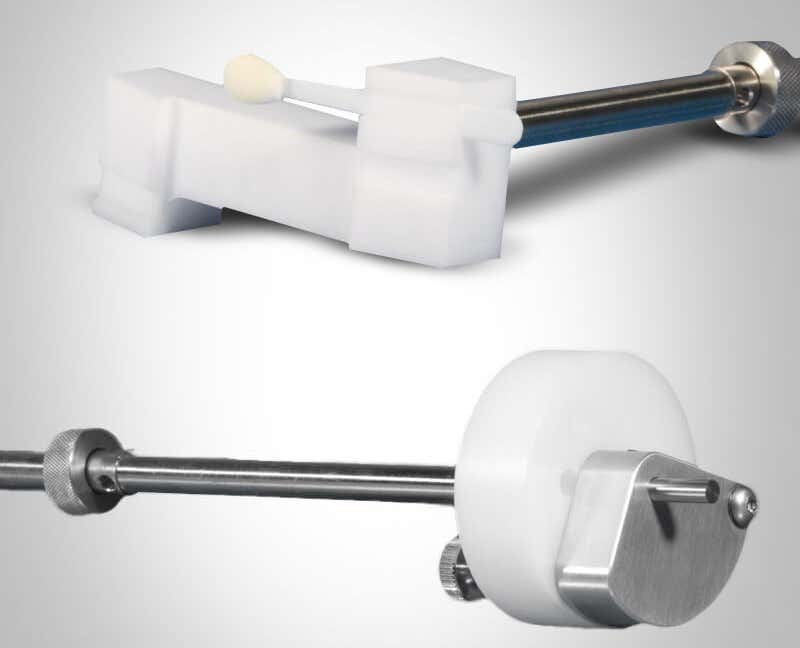

外觀精巧的測試套件

壓實硬度和精巧型放線架配件,可用於分析美妝粉餅的品質。這兩種配件均可與三種尺寸的精巧型產品搭配使用,並採用新穎的真空底座,無需複雜的壓入性機械固定裝置。

外觀精巧的測試套件

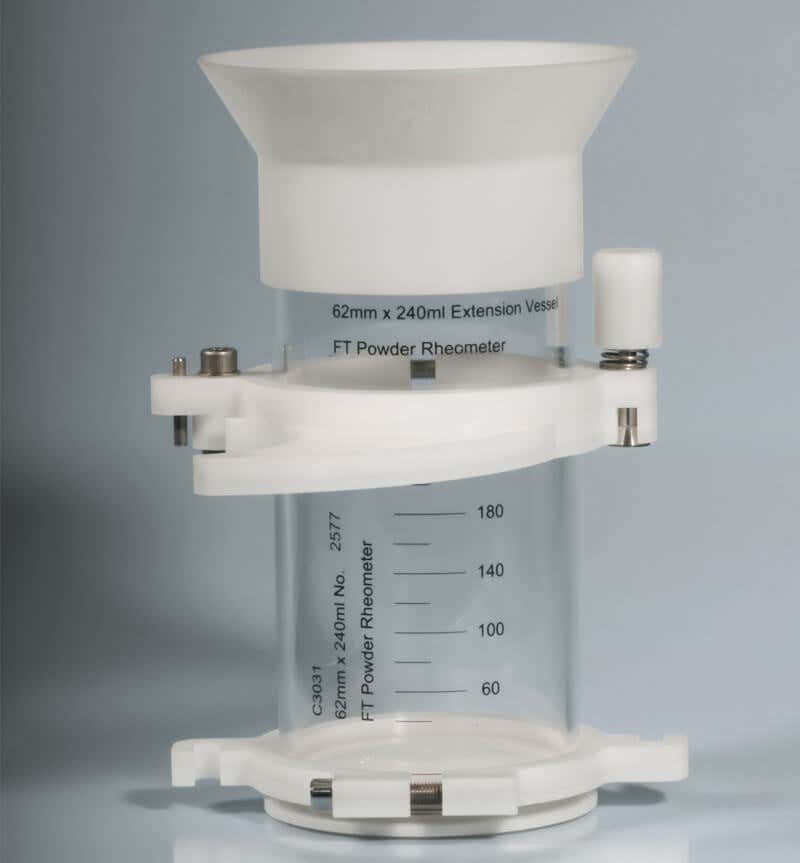

器皿尺寸範圍

25mm、50mm 和 62mm 容器套件適用於所評估的材料,再加上 1 ml 剪力槽套件,可用於測試稀缺、貴重或危險的粉末。

器皿尺寸範圍

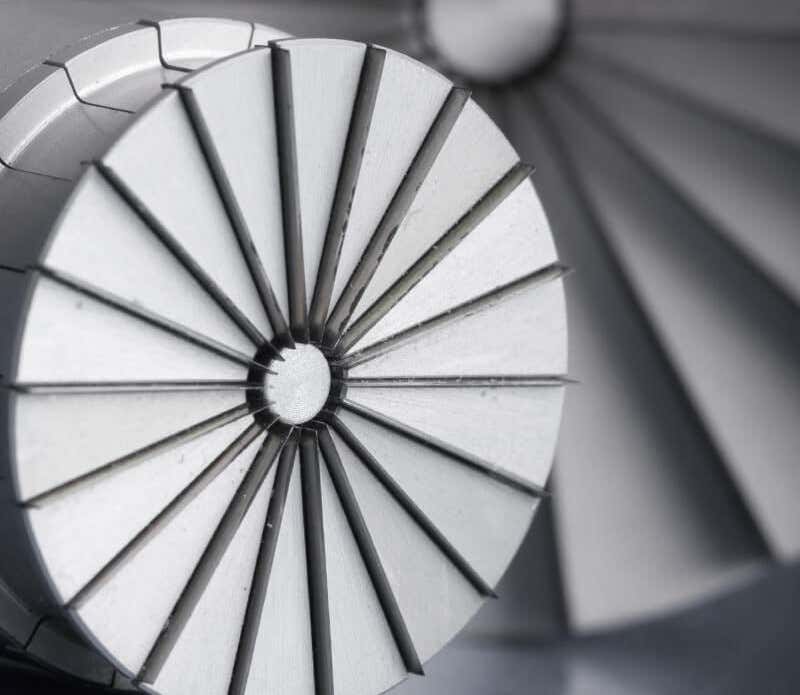

剪力槽與壁摩擦

可以附加剪力槽與壁摩擦套件以確定粉末的剪力特性,包括無限制屈服強度和流動函數,以及與給定結構材料相關聯的壁摩擦角度 (遵照 ASTM D7891)。可利用 FT4 資料分析軟體的漏斗設計功能,利用剪力和壁摩擦特性來確定關鍵漏斗幾何形狀。

剪力槽與壁摩擦

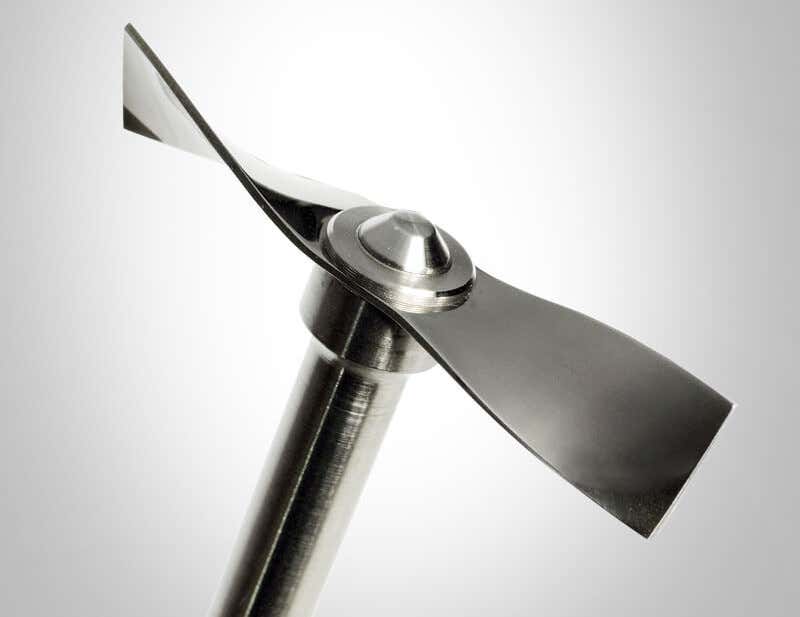

獨特葉片技術

FT4 會測量粉末在貫穿樣品時對扭曲葉片施加的阻力。此阻力以「流動能量」表達,並透過直接測量扭矩和力度加以計算。

獨特葉片技術

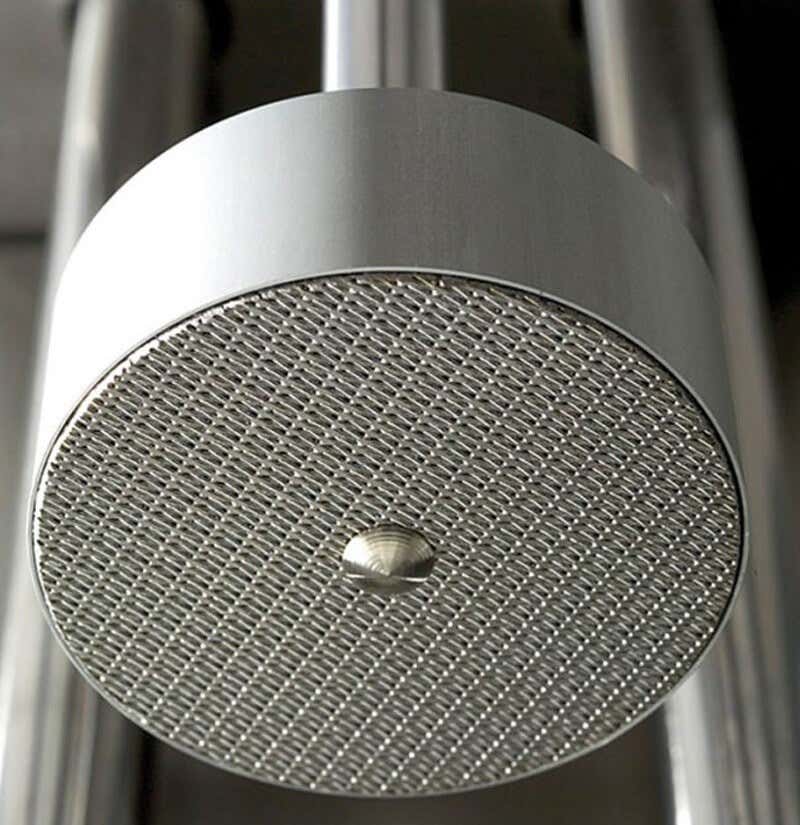

通氣活塞

通氣活塞用於對粉末樣品施加壓實應力,以量化壓縮性和滲透性等特性,進而瞭解儲存和處理造成的影響。

通氣活塞

技術

FT4 採用獨特的技術來測量粉末在運動時的流動阻力。

精確的「葉片」會旋轉並向下移動穿過粉末,以建立精確的流動模式。這會導致成千上萬顆粒子相互作用或相對流動,而葉片所受到的阻力代表這種相對粒子運動的難度,或整體流動屬性。

一組唯一的測量參數

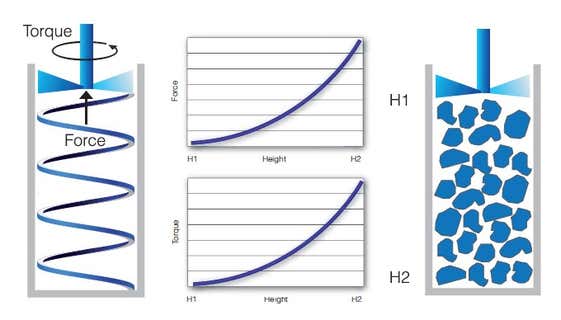

FT4 的動態原理要求葉片旋轉並垂直移動,既要往下又要往上。

因此,會同時受到旋轉阻力和垂直運動阻力。

FT4 會分別以扭矩和力度形式測量旋轉和垂直阻力。這兩個訊號都需要測量,因為要有兩個訊號的複合體才能量化粉末的總流動阻力。

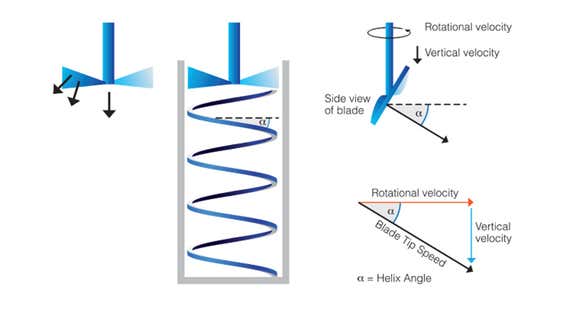

影像:當葉片沿著螺旋路徑穿過粉末時,就會同時測量扭矩和力度。

準確度

若排除扭矩或力度訊號,可能會產生誤導性數據,因為計算出的流動能量值不能代表粉末的總流動阻力。

由於該技術的旋轉特性,大約 90% 的總阻力會來自扭矩訊號,其餘 10% 則來自力度分力。

這突顯了在評估流變特性時,測量扭矩和力度的重要性。

全自動測試程式和資料分析

調節模式提供無與倫比的可重複性

樣品尺寸範圍:10 ml - 160 ml (另加 1 ml 剪力槽選項)

使用者手冊

請聯絡支援人員以取得最新的使用手冊。

軟體下載

請聯絡支援人員以取得最新軟體版本。

粉末流動特性變得簡單。

粉末流動特性變得簡單。

透過自動分析,輕鬆、快速地分析粉末流動和流變性特性。推進您的粉末行為測試。
