Übersicht

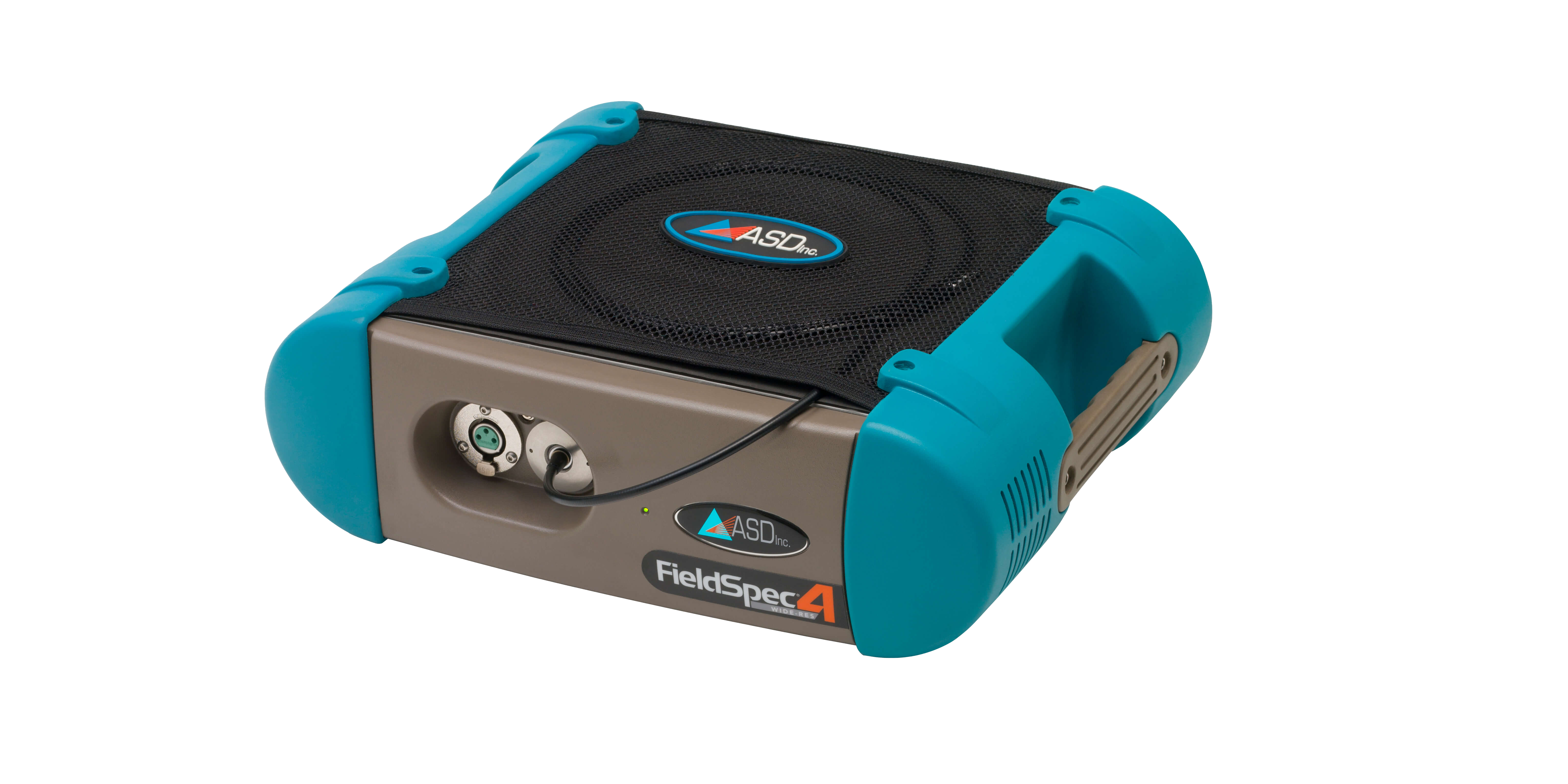

Die verbesserte spektrale Auflösung des hochauflösenden ASD FieldSpec® 4 Hi-Res NG Spektroradiometers wurde entwickelt, um die strengen Anforderungen der nächsten Generation von hyperspektralen Bildgebungssystemen wie AVRIS-NG und HySpex ODIN-1024 zu erfüllen. Neben der hervorragenden spektralen Auflösung verfügt der ASD FieldSpec 4 Hi-Res NG (wie alle Spektroradiometer der ASD-Produktlinie) über SWIR-Detektoren mit abgestufter Index-InGaAs-Fotodiode, um das kleinste verfügbare Spektrenabtaktintervall in einem mobilen Gerät mit 1.875 gemessenen Wellenlängen über den gesamten Spektralbereich von 350 bis 2.500 nm bereitzustellen. Das ermöglicht die Erkennung selbst der feinsten Spektralmerkmale.

Wichtige Anwendungen

Das hochauflösende NG-Spektrometer ASD FieldSpec 4 Hi-Res kann in vielen Industrieanwendungen eingesetzt werden, darunter:

Pflanzenphysiology
ASD-Systeme werden zur Bestimmung des physiologischen Status von Pflanzen verwendet, einschließlich des Krankheitsstatus und des Ernährungszustands in Bezug auf die Stickstoffaufnahme und Bodenfeuchtigkeit.

Camouflage-Charakterisierung und -Erkennung
Die Erkennung von getarnten oder versteckten Objekten erfordert eine Messung, die einen Kontrast zwischen dem Objekt und den Hintergrundmaterialien bietet.

Sensorkalibrierung
Die genaue Strahlenkalibrierung eines Bildsensors ist für viele Fernmessanwendungen von entscheidender Bedeutung.

Überwachte Klassifizierung
Überwachte Klassifizierung kann entweder mit von Bildern abgeleiteten oder vor Ort gemessenen spektralen Signaturen durchgeführt werden.

Spektroradiometrie- und radiometrische Kalibrierung
Spektroradiometrie, die Messung der absoluten optischen Strahlung bei jeder Wellenlänge, ist auf eine Vielzahl von Einstellungen anwendbar. Dazu gehört die Messung der spektralen Energieabgabe einer Lampe, LED-Anzeige oder einer anderen Lichtquelle, um die Sonneneinstrahlung zu bestimmen, die auf einen Waldboden oder einen anderen Ort trifft.

Spektrale Fernerfassung
Sammlung von sichtbaren, Nahinfrarot- und Kurzwellen-Infrarotbildern zur Erkennung, Identifizierung und Quantifizierung von Oberflächenmaterialien, biologischen und chemischen Prozessen für Forschung und Analyse in zahlreichen Umwelt- und militärischen Anwendungen.

Vergleichsmessung
In-situ-Feldmessungen in Laborqualität mit äquivalenter Beleuchtung und Anzeigengeometrie für eine genaue Korrelation mit Satelliten- und Flugzeugsensordaten.

Fernerfassung und Geologie
ASD Spektroradiometer werden seit Jahrzehnten für die geologische Ferninterpretation verwendet.

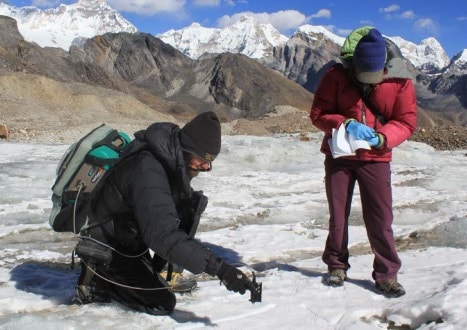

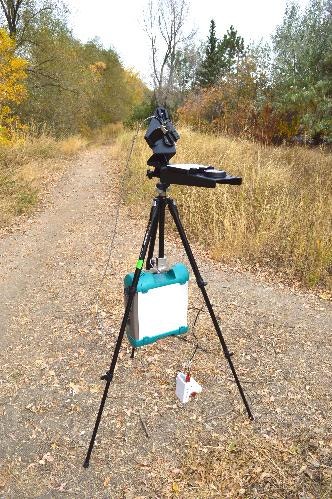

Feldspektroskopie
Feldspektroskopie – Untersuchung der Zusammenhänge zwischen den Spektraleigenschaften von Objekten und ihren biophysikalischen Attributen in der Feldumgebung.

Umweltökologie und ökologische Forschung
Die Fähigkeit Reflexionsgrad und radiometrische Messungen von Vegetation und Boden vor Ort genau durchzuführen, ist entscheidend für das Verständnis der Lichtnutzung und -aufteilung innerhalb einer Pflanzengesellschaft.

Forschung zur atmosphärischen Fernerfassung
Beobachtungen direkter, diffuser und totaler spektraler Sonnenstrahlung sowie Himmels- und Wolkendichte sind für die Atmosphärenforschung in vielen Studien zur Energiebilanz in Klima und Ökosystem von entscheidender Bedeutung.

Fernerfassungsmessungen über Luft
Die Sammlung von Spektren über Bereiche, die zu groß oder für bodenbasierte Messungen unzugänglich sind.

Biomassenanalyse
Von der Charakterisierung des Ölgehalts in Sojabohnen und anderen Pflanzen bis hin zur Quantifizierung der wichtigsten Parameter bei der Biokraftstoffverarbeitung und der Qualitätsanalyse des Endprodukts ist die Nahinfrarot-Spektroskopie (NIR) das ideale Messwerkzeug.

Spezifikation

Spektralbereich350–2.500 nm
Spektrale Auflösung3 nm bei 700 nm
6 nm bei 1.400/2.100 nm
Spektrale Abtastung (Bandbreite)1,4 nm bei 350–1.000 nm
1,1 nm bei 1.001–2.500 nm
Scan-Dauer100 Millisekunden
StreulichtspezifikationVNIR 0,02 %, SWIR 1 und 2 0,01 %
Wellenlängen-Reproduzierbarkeit0,1 nm
Wellenlängengenauigkeit0,5 nm
Maximale StrahldichteVNIR 2X Solar, SWIR 10X Solar
Kanäle2151
DetektorenVNIR-Detektor (350–1.000 nm): Siliziumanordnung mit 512 Elementen
SWIR-1-Detektor (1.001–1.800 nm): Abgestufte Index-InGaAs-Fotodiode, zweistufig TE-gekühlt
SWIR-2-Detektor (1.801–2.500 nm): Abgestufte Index-InGaAs-Fotodiode, zweistufig TE-gekühlt
Eingabe1,5-m-Lichtleiter (25°-Sichtfeld). Optionale Lichtleiter mit schmalerem Sichtfeld verfügbar.
Rauschäquivalente Strahlung (NEDL)VNIR 1,0 x 10-9 W/cm2/nm/sr bei 700 nm
SWIR 1 8,0 x 10-9 W/cm2/nm/sr bei 1.400 nm
SWIR 2 8,0 x 10-9 W/cm2/nm/sr bei 2.100 nm

Gewicht5,44 kg (12 lbs)
Kalibrierungen

Wellenlänge, absolute Reflexion, Strahlung*, Bestrahlungsstärke*. Alle Kalibrierungen sind auf NIST rückführbar. (*Radiometrische Kalibrierungen sind optional)

Computer

Windows® 10 64-Bit-Laptop (Gerätesteuerung)

Garantie

1 Jahr volle Garantie einschließlich fachkundigem Kundensupport

Zubehör

ASD FieldSpec® 4 Hi-Res Hochauflösendes NG-Spektroradiometer

Sonden und Beleuchtung

Contact Probe


The ASD Contact Probe is designed for contact measurements of solid raw materials such as minerals, grains, other granular materials. Its innovative optical design minimizes measurement errors associated with stray light and allows for measurement of samples through clear and transparent plastic bags.

In addition to the standard contact probe, ASD also offer the Hi-Brite contact probe and the Plant Probe.

All contact probes are available with a ruggedized cable feed and cable, designed for applications that involve extra cold or harsh temperatures. (see image below specifications)

Specifications:

Length10" ( 25.4 cm)
Weight1.5 lbs (.7 kg)
Power requirements12-18 VDC, 6.5 W
Lightsource type/Life (approx.)Halogen bulb/1500 hours
Halogen bulb color temperature2900 K
Spot size10 mm
Angebot anfordern

Hi-Brite Contact Probe


The same design, features, and benefits of ASD's standard contact probe, but with a higher intensity illumination setting on the sample window. This higher intensity illumination is ideal for inorganic applications, and is recommended for mineral and ore characterization in mining exploration and research applications using the TerraSpecFieldSpec 4 Hi-Res and LabSpec Hi-Res spectrometers.

Angebot anfordern

Hi-Brite Muglight


The same design, features, and benefits of ASD's standard Muglight, but with a higher intensity illumination setting on the sample window. This higher intensity illumination is ideal for inorganic applications, and is recommended for use with the TerraSpecFieldSpec 4 Hi-Res, and LabSpec 4 Hi-Res spectrometer models.

The Hi-Brite Muglight is designed for analysis of raw materials requiring reflectance and absorbance measurements. It can measure samples through glass vials, or using the ASD sampling tray adapter. It's unique and innovative design minimizes measurement errors associated with stray light and specular reflected components.

Size5.5” x 3.7” (14cm x 9.4cm)
Weight2.91 lbs (1.3 kg)
Power requirementsInput power 5.5 W, bulb 4 W
Light source (type/life) approx.Tungsten Quartz Halogen b/1500rs
Bulb color temp2900 K
Spot size12 mm
Angebot anfordern

Muglight


The ASD Muglight is designed for analysis of raw materials requiring reflectance and absorbance measurements. It can measure samples through glass vials, or using the ASD sampling tray adapter. It's unique and innovative design minimizes measurement errors associated with stray light and specular reflected components.

For users requiring higher intensity illumination, ASD also offers the Hi-Brite Muglight.

Muglight specifications:

Size5.5” x 3.7” (14cm x 9.4cm)
Weight2.91 lbs (1.3 kg)
Power requirementsInput power 5.5 W, bulb 4 W
Light source (type/life) approx.Tungsten Quartz Halogen b/1500rs
Bulb color temp2900 K
Spot size12 mm
Angebot anfordern

Plant Probe


The same great design and functionality as ASD's standard contact probe

 with a lower intensity bulb position for non-destructive data collection from live vegetation and other heat sensitive targets.

Angebot anfordern

Leaf Clip


ASD's Leaf Clip assembly is designed specifically for use with the Plant Probe to simplify the process of collecting spectra on live vegetation. The unique design includes a gentle trigger lock/release gripping system for holding the target sample in place without removing the leaf from its habitat, or inflicting damage.

Angebot anfordern

Integrating Sphere


Integrating spheres collect reflected light from samples over a full hemisphere. The sphere, by nature of its internal diffuse (lambertian) reflection and integration of the energy, is insensitive to directional reflectance features coming from the sample, and therefore, gives a very repeatable “averaged” response to the reflectance of the sample placed in the beam at the sphere port. Sample placement and incidence beam/collection alignment are less critical to the measurement results because the integrating sphere looks at representative averaged energy from all angles at the same time.
Angebot anfordern

Allgemeines Zubehör

Pistol Grips


ASD offers multiple pistol grip options for superior ease-of-use and adaptability to a variety of environmental and situational elements, when using your FieldSpec® and FieldSpec HandHeld instruments. All pistol grip designs include the quick-connect/disconnect fiber optic cable snap-in feature, pistol grip clip assembly for safely and securely affixing the pistol grip to your waist-belt on the back pack, and many offer a built-in bulls-eye level for added precision.

Angebot anfordern

Reference Panels


ASD carries a wide array of calibrated and non-calibrated diffuse white and gray reference panels in varying sizes (from 2 x 2 in. to 12 x 12 in. or 5.1 x 5.1 cm to 30.5 cm x 30.5 cm) and reflectance levels, including encapsulated gray scale (NIST/NRC traceable) wavelength and USP standards for USP 1119. Calibrated panels come with certificate and documentation showing standard deviation and reflectance factors.

All reference panels and standards may be purchased separately. To provide our customers with a more cost-effective approach, specific sizes or styles of reference panels are included in accessory bundles designed for maximum compatibility with a particular application.

Your ASD sales representative will be able to advise you on the best option(s) for your needs.

Angebot anfordern

FieldSpec Dual


Stop waiting for “ideal” weather to get your fieldwork done

The FieldSpec Dual collection software system leverages the value and utility of the world’s most trusted line of portable field spectrometers. The software intercalibrates and wirelessly synchronizes two ASD FieldSpec spectroradiometers to collect near simultaneous white reference and sample target radiance spectra. The system virtually eliminates errors associated with time varying atmospheric conditions, one of the biggest challenges to collecting accurate field spectra.

Weitere Informationen Angebot anfordern
