Les granulomètres Insitec permettent des mesures granulométriques en temps réel, sur site et entièrement automatisées pour les sprays et les aérosols. Ils sont utilisés pour surveiller les conditions dans les souffleries et chambres atmosphériques, pour caractériser les aérosols domestiques et les produits d'hygiène personnelle et pour surveiller les procédés par lot et continus comme le séchage par pulvérisation.

Chaque système Insitec pour aérosols offre :

  • un matériel de base fabriqué en respectant les normes GAMP5 et compatible avec les spécifications CIP/SIP pour répondre aux besoins de fabrication spécifiques.
  • un logiciel facile à utiliser et des opérations complètement automatisées pour minimiser les besoins en formation et les temps d'interventions de l'opérateur.
  • une possibilité d'intégration dans les plateformes de contrôle déjà existantes pour simplifier le développement de protocoles de contrôle automatisés.
  • Une fiabilité élevée > à 95% avec un temps d'arrêt faible, une maintenance minimale et un retour sur investissement maximum.

Présentation
Toutes les installations Insitec sont adaptées aux besoins spécifiques de l'application. Cela va des systèmes simples, "at-line", à fonctionnement manuel jusqu'aux solutions en ligne validées et entièrement automatisées permettant une surveillance continue et un contrôle multi-variable. Malvern Panalytical travaille en partenariat avec ses clients. Elle fournit l'expertise, le matériel et les logiciels en temps et lieu voulus. Cela permet de garantir une intégration rentable et réussie au projet ainsi qu'un retour sur investissement positif.

Facteurs de succès
Le succès de l'analyse de procédé dépend de la prise en compte détaillée des trois composants critiques suivants :

  • Interface avec le procédé
  • Mesure d'échantillon
  • Présentation et utilisation des données

L'interface du procédé
Les systèmes Insitec font partie de l'équipement du procédé et fonctionnent à l'intérieur de l'usine. L'établissement d'une interface correcte entre l'instrument et l'usine est essentiel à un fonctionnement sans problème, et à long terme.

Malvern Panalytical dispose d'une technologie éprouvée pour une large gamme d'applications de type sprays. Les systèmes at-lines Insitec peuvent fonctionner tout au long du procédé et ont une interface manuelle. L'Insitec est installé dans le procédé pour un fonctionnement continu automatisé. L'Insitec possède des options de configuration flexibles qui permettent de mettre en place facilement le transmetteur et le détecteur autour du spray ou de l'aérosol avec le minimum d'ingénierie. Ce système peut gérer à la fois les applications pilotes et celles à l'échelle commerciale. Une interface en-ligne bien conçue assure que l'analyseur fonctionne de façon fiable avec le minimum de maintenance sans perturber le procédé.

Mesure des échantillons
Les systèmes Insitec utilisent la technique par diffraction laser pour mesurer rapidement la taille des particules. Lorsque ces systèmes sont utilisés avec des systèmes de type spray, des distributions granulométriques complètes sont mesurées en moins d'une seconde pour offrir une surveillance instantanée. Même des infimes fluctuations temporelles des profils de pulvérisation peuvent être tracées efficacement.

Insitec mesure directement le spray ou l'aérosol, qui peuvent avoir une concentration de particules très élevée. Des algorithmes de diffusion multiple brevetés permettent de prendre en compte l'effet de la concentration sur la mesure granulométrique, en corrigeant mathématiquement les effets de l'interaction de la lumière diffractée avec plusieurs particules avant leur détection, cet effet est d'autant plus prononcé que la concentration est élevée. Le résultat est une information granulométrique fiable, même pour les sprays et aérosols les plus concentrés.

Insitec produit des distributions granulométriques complètes. Ces données forment une base solide pour un meilleur contrôle du procédé que celui-ci soit manuel ou automatisé.

Présentation et utilisation des données
Les systèmes Insitec sont intégrés au sein de l'usine de traitement. Typiquement, ils opèrent depuis une salle de contrôle centralisée et les résultats de mesure guident les prises de décision routinières. Des ensembles de logiciels puissants rendent l'intégration et l'interprétation des données directes.

Le Logiciel Malvern Link II fournit la fonctionnalité nécessaire pour intégrer un Insitec dans le système de contrôle existant et pour automatiser le procédé de contrôle. Il permet de contrôler l'analyseur depuis un PC dédié ou depuis une platine de contrôle existante. Une autre caractéristique importante est que Malvern Link II n'est pas limité à l'intégration de l'Insitec. Ce logiciel peut aussi permettre l'intégration d'autres types d'instruments, pour simplifier le contrôle multi-variable.

Le logiciel RTSizer présente les données de mesure de façon claire et accessible. Un historique permet une inspection "image par image" d'une pulvérisation permettant un examen détaillé du comportement dynamique. Les résultats présentés peuvent être adaptés aux normes clients et aux normes industrielles pour améliorer le flux d'information. Les données Insitec peuvent être utilisées pour :

  • Améliorer la compréhension du procédé
  • Fournir une détection de dépassement instantanée
  • Aider à l'optimisation complète d'un procédé.
  • Automatiser le contrôle d'un procédé.

Étant donné que des distributions granulométriques complètes sont transmises au superviseur, la surveillance et le contrôle peuvent être basés sur n'importe quelle fraction granulométrique qui vous intéresse. Les données provenant de l'Insitec guident les stratégies de contrôle manuel optimales et permettent d'obtenir une automatisation complète du contrôle du procédé, offrant ainsi des retours économiques substantiels.

Système

Type de mesure:
Taille des particules
Plage de mesure:
0,1 à 2500 µm
Principe de mesure:
Diffraction Laser
Modèles Optiques:
Théorie de Mie
Exactitude:
±2% sur Dv(50) relevé en utilisant le réticule de vérification

Général

Alimentation:
100/240V
Indice de protection:
IP65
Systèmes d'exploitation:
10 bars (g)
Logiciels:
RTSizer (for instrument control) Malvern Link II (for system automation and data link)
Distance maximum entre l'instrument et l'ordinateur:
500 m (Jusqu'à 2 km en utilisant une connexion à fibres optiques)

Environnement opératoire

Température:
10 à 70°C
Humidité:
35 à 80% sans condensation

A range of Insitec Spray options meets the specific requirements of different process applications.

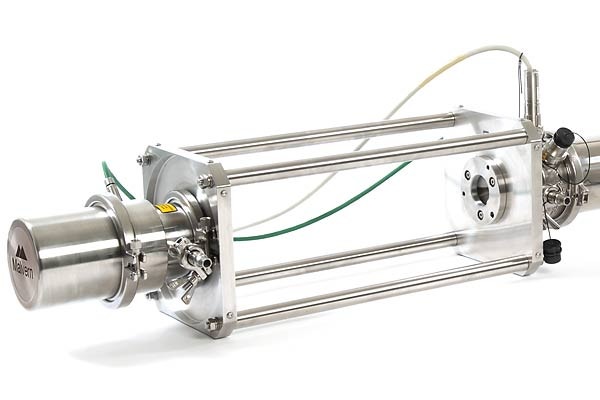

Insitec pour les aérosols

Configuration sur mesure de l'Insitec Spray

Une granulométrie configurable sur mesure, en continu et fiable de sprays et d'aérosols.


Granulomètre à trajet optique variable offrant une flexibilité optimale pour la surveillance 24/7 continue et fiable de sprays et d'aérosols. Pour des gouttelettes ou particules de 0,1 à 2500 µm, avec une option intrinsèquement sûre pour les environnements classés dangereux.

Pour en savoir plus

Insitec Spray pour flux de poudres

Granulométrie performante et fiable de poudres libres.


Granulomètre à trajet optique variable offrant une polyvalence optimale pour la surveillance continue de flux de poudres libres non confinés par des cuves ou des tubulures. Pour mesurer des particules de 0,1 à 2500 µm.

Pour en savoir plus

Insitec Spray pour procédés pharmaceutiques

Solution PAT pour une analyse granulométrique en temps réel de sprays pharmaceutiques


Conçu pour supporter les contraintes de l'environnement industriel, Insitec Spray pour applications pharmaceutiques est une solution PAT fiable et éprouvée de mesure de particules de 0,1 à 2500 µm. Les granulomètres à diffraction laser Insitec Spray peuvent être configurés pour mesurer des sprays et des aérosols dans la plupart des procédés, sous une surveillance et un contrôle 24/7 en temps réel, avec des options pour les environnements classés dangereux (gaz ou forte poussière).

Pour en savoir plus
