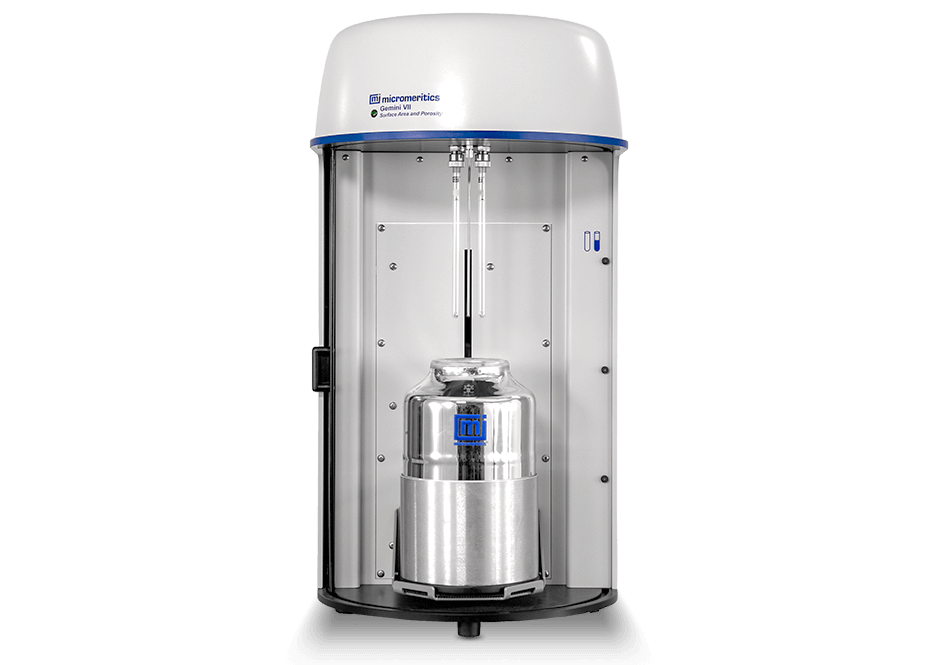

Micromeritics Gemini

高速かつ正確な比表面積分析

  • 独自のバランスチューブ差圧測定設計
  • 自由空間の誤差を排除
  • 最低レベルの比表面積を窒素で正確に測定(クリプトンは不要)
  • 最短の総測定時間で最速の供給
カタログダウンロード
見積依頼 デモ依頼 お問い合わせ

概要

比表面積と細孔容積は、多くの材料や製品の品質と有用性に影響を与える重要な物理的特性です。これらの特性を正確に測定して制御することが重要です。同様に、多くの場合、比表面積と細孔容積を把握することは、多くの天然材料の形成、構造、およびアプリケーションの可能性を理解する上で鍵となります。

MicromeriticsのGemini比表面積分析装置は、比表面積と細孔容積について、正確で再現性のある結果を迅速かつ確実に生成します。Geminiは、低コスト、速度、使いやすさ、信頼性、耐久性の観点から、研究環境や品質管理環境における不可欠なツールとして世界中の研究室で採用されています。

ソフトウェア

優れたデータ表示機能

Gemini分析装置は組み込みソフトウェアでキーパッドから操作することも、より強力で汎用性の高いGemini Windowsオプションソフトウェアを使用してコンピュータから操作することもできます。

組み込みソフトウェアの内容:

  • システム検証テスト
  • 1点式および多点式BET (Brunauer-Emmett-Teller)比表面積
  • Langmuir表面積
  • 全細孔容積
  • Halsey、Harkins-Jura、またはカーボンブラックSTSA厚さ曲線を使用したt-Plot法によるミクロ細孔の全容積および面積
  • Horvath-Kawazoe細孔分布測定
  • 吸着等温線を使用したBJH細孔径分布測定(Gemini 2390pおよび2390tのみ)
  • BJH吸着および脱着等温線、1000データポイント(Gemini 2390tのみ)。

使いやすいGemini Windows 7インターフェースにより、分析を計画、開始、制御する機能が強化されます。生データを収集、整理、アーカイブ、削減して、標準化されたサンプル情報と分析条件を保存するので、後で利用する際に簡単にアクセスできます。完成したレポートは、画面表示や印刷が可能で、さまざまな形式のファイルに保存できます。グラフと表のカットアンドペースト、拡大縮小と編集が可能なグラフ、カスタマイズ可能なレポート形式などの機能を備えています。コンピュータ制御を使用すると、1台のコンピュータから最大4台のGemini分析装置を同時に操作できます。

Gemini Windows®の機能

Gemini Windowsソフトウェアは、組み込みソフトウェアに含まれていない追加機能を備えています。以下のような機能があります。

  • 設置ビデオとハウツービデオ
  • ユーザー入力データの削減
  • ユーザーが選択したエンドポイントを使用して圧力表を自動生成
  • 検索用にすべての履歴サンプルデータを保存
  • ユーザー定義圧力表
  • サマリーレポート
  • サンプルログ
  • 等温線プロットのオーバーレイ
  • x軸とy軸の自動スケーリング
  • グラフと表のカットアンドペースト
  • データをASCIIおよびスプレッドシート形式にエクスポート
  • ユーザー定義の厚さ曲線(手動で入力またはデータファイルから取得)
  • 固定細孔径表
  • 線形プロットと対数プロット(等温線、細孔容積、細孔面積)
  • 積算データと差分データ
  • Broekhoff-de Boer厚さ曲線

Confirm™ソフトウェアはGeminiで使用でき、21 CFR Part 11のバリデーション、セキュリティ、監査証跡、レポート作成などにより指定された多くの要件に対応しています。

Micromeriticsの全ガス吸着装置に付属のWindowsソフトウェアには、以下のレポートが含まれています。

等温線レポート

  • 表形式
  • グラフ形式
  • 圧力組成等温線

等温線モデリングと比表面積

  • BET
  • Langmuir
  • Temkin
  • Freundlich

標準等温線モデル

  • tプロット: ミクロ細孔容積、ミクロ細孔面積、外部表面積
  • alpha-s法
  • f-ratio法

メソ細孔の容積、面積、分布のクラシックモデル

  • BJH*
  • Dollimore-Heal*

ミクロ細孔分布のクラシックモデル

  • Dubinin-RadushkevichおよびDubinin-Astakhov
  • Horvath-Kawazoe
  • Saito-Foley
  • Cheng-Yang
  • MP法

密度関数法で細孔径をモデリング

  • スリット型細孔にN2、Ar、またはCO2を使用
  • アルカリ交換ゼオライトの円筒型細孔にN2またはArを使用
  • 水素交換またはアンモニウム交換ゼオライトの円筒型細孔にN2またはArを使用
  • ピラードクレイの窓状モデル

密度関数法で表面エネルギーを測定

  • 77 Kで窒素を使用した比表面積およびエネルギー分布測定
  • 87 Kでアルゴンを使用した比表面積およびエネルギー分布測定

* BJHおよびDollimore-Healで脱着等温線に基づく細孔径レポートを最大限に利用するにはGemini VII 2390tが必要です。

システム構成

Gemini VII 2390a

Gemini VII 2390aモデルは、1点式および多点式BET法とLangmuir法による迅速かつ正確な比表面積測定に最適です。さらに、tプロット法を使用してミクロ細孔の全容積を測定する標準的な方法を備えています。このモデルは、カーボンブラックの統計的厚さ比表面積(STSA)を測定する機能を備えています(ASTM D6556、ISO/DIS 18852.2、またはISO/CD 4652-2/3を参照)。

Gemini VII 2390p

Gemini VII 2390pモデルでは、飽和蒸気圧(Po)チューブの追加により精度が向上しており、専用の圧力トランスデューサーを使用して分析中にシステムが吸着質の飽和蒸気圧を連続的に監視できるようになります。この設計の特長により、吸着等温線から飽和に近い状態までの迅速な測定と、細孔径分布の測定が可能になります。

Gemini VII 2390t

Gemini VII 2390tモデルは、2390pのすべての機能に加え、長時間分析するための大きなデュワーと長いサンプルチューブを備えています。これにより、完全な吸着/脱着等温線を測定し、最大1000点のデータポイントを使用してBJHまたはDHによる細孔径分布測定を行う追加機能を提供します。

仕様

適用性

Surface area
0.1 m²~(総表面積)、0.01 m²/g~(比表面積)
Pore Volume
4 x 10-6 cm³/g

圧力測定

Pressure measurement range
0~950 mm Hg
P/Po resolution
10-4未満
Relative pressure range
0~1.0 P/Po(吸着のみ)
Pressure resolution
0.1 mmHg未満
Accuracy and linearity (transducer manufacturer’s specification)
±0.5%より良好(フルスケール)

使用環境

温度
動作時10~35°C (50~96°F)、非動作時0~50°C (32~122°F)
湿度
相対湿度20%~80% (結露なし)

ガス

Adsorbate
Geminiは、液体窒素サンプルバス中の窒素用に最適化されていますが、室温とバス温度で、蒸気圧が1000 mmHg圧力トランスデューサーの分解能に対して許容できるほど高い非腐食性吸着ガスでも使用できます。通常、酸素、アルゴン、二酸化炭素、ブタン、メタン、およびその他の軽質炭化水素では、数mmHgの絶対圧力以上で有用なデータが得られます。ヘリウム入口も備えています。

真空システム

Vacuum system
装置の入口で20 x 10-3 mmHg (またはそれ以上)に達する真空源を使用し、オイル蒸気の逆流を低減する装置が装備されていることを推奨します。システムには、停電時にオイルがGeminiに入るのを防ぐための逆流防止バルブが必要です。

サンプルチューブ/デュワー

Standard tube
Gemini VII 2390aおよび2390p: 外径0.95 cm (3/8インチ) x 15.5 cm (6.1インチ)、容量6.5 cm³。サンプル容量は約2.0 cm³
Gemini VII 2390t: 外径0.95 cm (3/8インチ) x 20.5 cm (8.1インチ)、容量8.9 cm³。サンプル容量は約2.0 cm³
Dewar
約8時間、Gemini VII 2390aおよび2390p
約24時間、Gemini VII 2390t

使用電源

Voltage
85~265 VAC
Frequency
50/60 Hz
電源
動作時最大150 VA + 真空ポンプ

物理仕様

Height
59 cm (23インチ) Gemini VII 2390aおよび2390p、74 cm (29インチ) Gemini VII 2390t
Width
40 cm (16インチ)
Depth
51 cm (20インチ)
重量
32 kg (70 lbs) Gemini VII 2390aおよび2390p、35 kg (78 lbs) Gemini VII 2390t

アクセサリ

最適な分析スループットと測定品質を実現するために、外部サンプル調製を推奨します。すべての基本的なサンプル調製システムは6つの独立したステーションを搭載するように設計されているため、サンプルが使用可能になり次第調製可能となり、調製によって分析スループットが制限されません。

サンプル調製システム

FlowPrep

Micromeritics FlowPrepを使用すると、アプリケーションとサンプル材料に最適なガス、温度、流量を選択できます。

VacPrep

Micromeritics VacPrepには6つの脱気ステーションが搭載されており、6つのステーションそれぞれで真空調製かガスフロー調製を選択できます。

LN2 Transfer System

ガス吸着装置でうまくデュワーに充填するために開発されましたが、他の冷媒アプリケーションにも使用できます。

独自の特長

Geminiの性能には、他にない革新的な設計によってもたらされた明らかな利点があります。Geminiシステムは信頼性が高く正確で、直感的なレポート作成を含む使いやすいオペレーティングシステムを備えています。

Geminiは独自の速度適応型供給アルゴリズムを採用しており、静的容量法の特殊な例です。速度と感度が、他の静的容量法による装置よりも極めて優れています。

Micromeriticsが発明したバランスチューブ設計により、温度勾配の変化や初期の自由空間の測定ミスによる自由空間の誤差がなくなります。Geminiでは、クリプトンを使用せずに低比表面積を測定することができ、サーボバルブを使用してサンプルチューブへのガス流量を制御して、圧力オーバーシュートなしで目標圧力を正確に達成します。

サンプルによりガスの供給速度を制御して、分析ガスの供給を加速します。これにより、吸着の物理現象が許す限り、比表面積分析装置が高速で機能します。装置の操作方法に関するハウツービデオを画面に表示し、新規ユーザーのトレーニング時間を短縮します。わかりやすい設置ビデオとシステム検証テストにより、最適なパフォーマンスと信頼性を確保します。

ソフトウェア制御の3つの選択肢:

  • 組み込みソフトウェアにより、外部PCなしでキーパッドから操作可能
  • Windows 7以降のオペレーティングシステム
  • Gemini VII Confirm™ 21 CFR Part 11オプションで医薬品アプリケーションの規制に対応

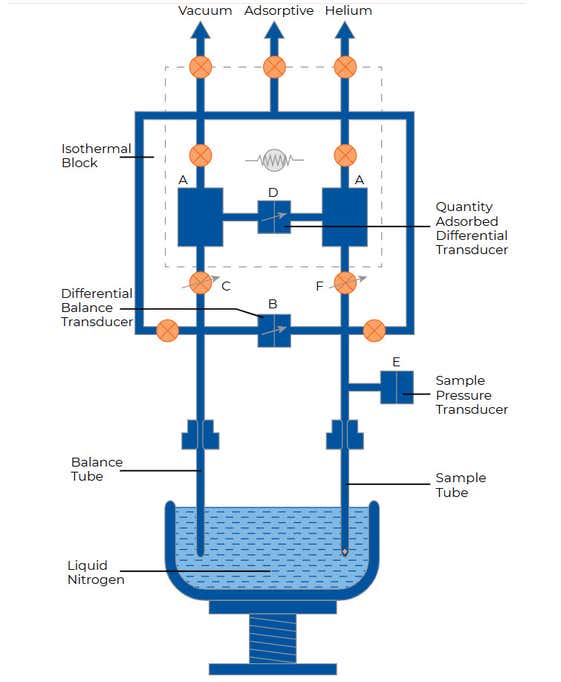

独自の設計: Geminiの技術

  • (A) 2つのガスリザーバには、必要な吸着質(通常は窒素)が等量充填されます。リザーバからのガスは、吸着速度に応じて動作するサーボバルブ(F)によって計量されてサンプルチューブに入ります。
  • 3つ目の圧力トランスデューサー(D)は、2つのリザーバ間の圧力を監視して、ガス量の差を測定します。この差はサンプルに吸着された量です。
  • トランスデューサー(B)が2つのチューブ間の圧力差を検出し、別のサーボバルブ(C)でバランスチューブ内の圧力を調整して圧力差をなくします。
  • (E)トランスデューサーはサンプルチューブ内の圧力を監視し、サーボバルブ(F)がすばやく応答することで必要に応じてサンプルチューブへのガス流量を増減させ、吸着時にサンプルチューブ内の圧力を一定に維持するようにします。

ユーザーマニュアル

ソフトウェアのダウンロード

最新のソフトウェアについてはお問い合わせください。

正確で信頼性が高く、再現性のある結果。

正確で信頼性が高く、再現性のある結果。

低コストで高速かつ使いやすい比表面積および細孔容積分析装置。Geminiが世界中の品質管理研究室で不可欠な研究ツールである理由をご確認ください。
