Micromeritics Gemini

Schnelle und präzise Oberflächenanalyse

Einzigartiges Differenzmessungs-Design mit Ausgleichsröhrchen
Entfernt Fehler, die durch freien Raum entstehen
Präzise Messung der niedrigsten Oberflächenbereiche mit Stickstoff; Krypton ist nicht erforderlich
Schnellste verfügbare Dosierung für die kürzeste Gesamtmesszeit

Broschüre herunterladen

Angebot anfordern Demo anfordern Verkauf kontaktieren

Übersicht

Oberfläche und Porenvolumen sind wichtige physikalische Eigenschaften, die die Qualität und den Nutzen vieler Materialien und Produkte beeinflussen. Es ist entscheidend, dass diese Merkmale genau bestimmt und kontrolliert werden. Ebenso ist ein Verständnis der Oberfläche und des Porenvolumens oft der Schlüssel zum Verständnis der Bildung, Struktur und möglichen Anwendung vieler natürlicher Materialien.

Der Gemini Oberflächenanalysator von Micromeritics liefert schnell und zuverlässig genaue und wiederholbare Ergebnisse zu Oberfläche und Porenvolumen. Niedrige Kosten, Geschwindigkeit, einfache Bedienung, Zuverlässigkeit und Robustheit haben Gemini in Labors weltweit zu einem wichtigen Werkzeug in der Forschung und Qualitätskontrolle gemacht.

Software

Ausgezeichnete Daten-Darstellungsfunktionen

Gemini-Analysegeräte können über eine Tastatur mit integrierter Software oder über einen Computer mit der leistungsfähigeren und vielseitigen optionalen Gemini Windows-Software bedient werden.

Die eingebettete Software umfasst:

Systemüberprüfungstests
Einzel- und Mehrpunkt-BET-Oberflächenbereich (Brunauer, Emmett und Teller)
Langmuir-Oberflächenbereich
Gesamtporenvolumen
Gesamtmikroporenvolumen und -fläche nach der t-Plot-Methode unter Verwendung von Halsey-, Harkins-Jura- oder Carbon Black-STSA-Dickenkurven
Horvath-Kawazoe für Mikroporen-Verteilung
BJH-Porengrößen-Verteilung mit Adsorptionsisotherm (nur Gemini 2390p und 2390t)
BJH-Adsorptions- und Desorptionsisotherm, 1000 Datenpunkte (nur Gemini 2390t).

Die benutzerfreundliche Oberfläche von Gemini Windows 7 erweitert die Möglichkeiten zur Planung, zum Starten und zur Steuerung der Analyse. Sie können Rohdaten sammeln, organisieren, archivieren und reduzieren sowie standardisierte Probeninformationen und Analysebedingungen speichern, um bei späteren Anwendungen einfach darauf zugreifen zu können. Fertige Berichte können auf dem Bildschirm angezeigt oder auf Papier ausgedruckt, sowie in verschiedenen Dateiformaten ausgegeben werden. Zu den Funktionen gehören das Ausschneiden und Einfügen von Grafiken und Tabellen, skalierbare und bearbeitbare Diagramme und anpassbare Berichtsformate. Über die Computersteuerung können bis zu vier Gemini-Analysegeräte gleichzeitig von einem Computer aus betrieben werden.

Gemini Windows^®-Funktionen

Die Gemini-Windows-Software bietet zusätzliche Funktionen, die nicht in der eingebetteten Software enthalten sind. Funktionen wie:

Installations- und Anleitungsvideos
Reduktion der vom Benutzer eingegebenen Daten
Automatisch generierte Drucktabellen mit vom Benutzer ausgewählten Endpunkten
Speicherung aller historischen Probendaten zur Abfrage
Benutzerdefinierte Drucktabelle
Zusammenfassender Bericht
Probenprotokoll
Isotherm-Plot-Überlagerungen
Automatische Skalierung der X- und Y-Achse
Ausschneiden und Einfügen von Grafiken und Tabellen
Datenexport in ASCII- und Tabellenkalkulationsformate
Benutzerdefinierte Dickenkurve (manuell eingegeben oder aus Datendatei)
Tabellen mit festen Porengrößen
Lineare und logarithmische Darstellungen (Isotherme, Porenvolumen, Porenfläche)
Kumulative und differenzierte Daten
Broekhoff-de Boer-Dickenkurve

Der Gemini ist mit der Confirm™-Software erhältlich, die die zahlreichen Anforderungen von 21 CFR Part 11 in Bezug auf Validierung, Sicherheit, Prüfprotokolle, Berichterstattung und mehr erfüllt.

Die Windows-Software mit allen Mikromeritics-Gasadsorptionsgeräten enthält die folgenden Berichte:

Isothermberichte

Tabellarisch
Grafisch
Druckzusammensetzungs-Isotherme

Isothermmodellierung und Oberfläche

BET
Langmuir
Temkin
Freundlich

Isothermen-Standardmodelle

T-Plot: Mikroporenvolumen, Mikroporenfläche, äußere Oberfläche
Alpha-S-Methode
F-Verhältnis-Methode

Klassische Modelle für Mesoporenvolumen, -Fläche und -Verteilung

BJH*
Dollimore-Heal *

Klassische Modelle für die Verteilung der Mikroporen

Dubinin-Radushkevich und Astakhov
Horvath-Kawazoe
Saito-Foley
Cheng-Yang
MP-Verfahren

Dichtefunktionstheorie für die Porengrößen-Modellierung

Schlitzförmige Poren unter Verwendung von N2, Ar oder CO2
Zylindrische Poren für alkalisch ausgetauschte Zeolithe unter Verwendung von N2 oder Ar
Zylindrische Poren für wasserstoff- oder ammoniumausgetauschte Zeolithe unter Verwendung von N2 oder Ar
Fensterförmiges Modell für verbrückten Ton

Dichtefunktionaltheorie für Oberflächenenergie

Oberflächen- und Energieverteilungen mit Stickstoff bei 77 K
Oberflächen- und Energieverteilungen mit Argon bei 87 K

* BJH und Dollimore-Heal erfordern den Gemini VII 2390t, um die Vorteile der auf der Desorptionsisotherme basierenden Porengrößenberichte in vollem Umfang nutzen zu können

Systemkonfigurationen

Gemini VII 2390a: Das Gemini VII 2390a-Modell ist ideal für die schnelle und genaue Bestimmung der Oberfläche mittels Einpunkt- und Mehrpunkt-BET- und Langmuir-Verfahren. Darüber hinaus bietet es Standardmethoden für das gesamte Mikroporenvolumen mithilfe der t-Plot-Methode. Dieses Modell bietet die Möglichkeit, die statistische Schichtdicke (STSA) von Ruß zu bestimmen (siehe ASTM D6556, ISO/DIS 18852.2 oder ISO/CD 4652-2/3).

Gemini VII 2390p: Das Modell Gemini VII 2390p bietet zusätzliche Präzision durch ein Sättigungsdruckröhrchen (Po), das es dem System ermöglicht, den Sättigungsdruck des Adsorptionsmittels während einer Analyse mit einem speziellen Druckwandler kontinuierlich zu überwachen. Dieses Konstruktionsmerkmal ermöglicht eine schnelle Messung des Adsorptionsisotherms bis nahe der Sättigung sowie die Bestimmung der Porengrößenverteilung.

Gemini VII 2390t: Das Modell Gemini VII 2390t verfügt über die gleichen Funktionen wie 2390p, zusätzlich aber auch über ein größeres Dewargefäß sowie längere Probenröhrchen für ausgedehntere Analysezeiten. Dies bietet die zusätzliche Möglichkeit, die vollständige Adsorptions-Desorptions-Isotherme zu messen und Messungen der Porengrößenverteilung nach BJH oder DH mit bis zu 1000 Datenpunkten durchzuführen.

Spezifikation

Anwendungsbereiche

Surface area	Ab 0,1 m², gesamt; ab 0,01 m²/g, spezifisch
Pore Volume	4 x 10-6 cm³/g

Druckmessung

Pressure measurement range	0 bis 950 mmHg
P/Po resolution	<10^-4
Relative pressure range	0 bis 1,0 P/Po (nur Adsorption)
Pressure resolution	<0,1 mmHg
Accuracy and linearity (transducer manufacturer’s specification)	Besser als ± 0,5 % des Skalenendwerts

Betriebsumgebung

Temperatur	10 bis 35 °C (50 bis 96 °F) wenn in Betrieb; 0 bis 50 °C (32 bis 122 °F) wenn nicht in Betrieb
Luftfeuchtigkeit	20 bis 80 % relativ, nicht kondensierend

Gase

Adsorbate	Optimiert für Stickstoff in einem Flüssigstickstoff-Probenbad; der Gemini kann mit nicht korrosiven adsorbierten Gasen verwendet werden, die einen im Verhältnis zur Auflösung des 1000-mmHg-Druckwandlers annehmbar hohen Dampfdruck bei Raum- und Badtemperatur haben. Typischerweise bieten Sauerstoff, Argon, Kohlendioxid, Butan, Methan und andere leichte Kohlenwasserstoffe nützliche Daten über einem absoluten Druck von einigen mmHg. Helium-Einlass ebenfalls vorhanden.

Adsorbate

Optimiert für Stickstoff in einem Flüssigstickstoff-Probenbad; der Gemini kann mit nicht korrosiven adsorbierten Gasen verwendet werden, die einen im Verhältnis zur Auflösung des 1000-mmHg-Druckwandlers annehmbar hohen Dampfdruck bei Raum- und Badtemperatur haben. Typischerweise bieten Sauerstoff, Argon, Kohlendioxid, Butan, Methan und andere leichte Kohlenwasserstoffe nützliche Daten über einem absoluten Druck von einigen mmHg. Helium-Einlass ebenfalls vorhanden.

Vakuumsystem

Vacuum system	Vakuumquelle, die am Instrumenteneinlass 20 x 10^-3 mmHg (oder besser) erreicht; es wird empfohlen, ein Gerät zur Verringerung des Rückstroms der Öldämpfe zu verwenden. Das System muss über ein Rückschlagventil verfügen, damit bei einem Stromausfall kein Öl in das Gemini gelangen kann.

Probenröhrchen/Dewargefäß

Standard tube	Gemini VII 2390a und 2390p: 0,95 cm (3/8 Zoll) Außendurchmesser bis 15,5 cm (6,1 Zoll) mit einem Volumen von 6,5 cm³. Die Probenkapazität beträgt ca. 2,0 cm³ Gemini VII 2390t: 0,95 cm (3/8 Zoll) Außendurchmesser bis 20,5 cm (8,1 Zoll) mit einem Volumen von 8,9 cm³. Die Probenkapazität beträgt ca. 2,0 cm³
Dewar	~ 8 Stunden; Gemini VII 2390a und 2390p ~ 24 Stunden; Gemini VII 2390t

Elektrik

Voltage	85–265 VAC
Frequency	50/60 Hz
Versorgung	150 VA, Betriebsbereich, max. plus Vakuumpumpe

Physisch

Height	59 cm (23 Zoll); Gemini VII 2390a und 2390p; 74 cm (29 Zoll); Gemini VII 2390t
Width	40 cm (16 Zoll)
Depth	51 cm (20 Zoll)
Gewicht	32 kg (70 lbs); Gemini VII 2390a und 2390p; 35 kg (78 lbs); Gemini VII 2390t

Zubehör

Eine externe Probenvorbereitung wird empfohlen, um einen hohen Analysedurchsatz und eine optimale Messqualität zu gewährleisten. Alle grundlegenden Probenvorbereitungssysteme sind mit sechs unabhängigen Stationen ausgestattet, sodass die Proben sofort vorbereitet werden können, wenn sie verfügbar sind, und die Vorbereitung den analytischen Durchsatz nicht einschränkt.

Probenvorbereitungssysteme

Mit dem FlowPrep-System von Micromeritics können Sie das Gas, die Temperatur und die Durchflussrate auswählen, die sich für Ihre Anwendung und Ihr Probenmaterial am besten eignen.

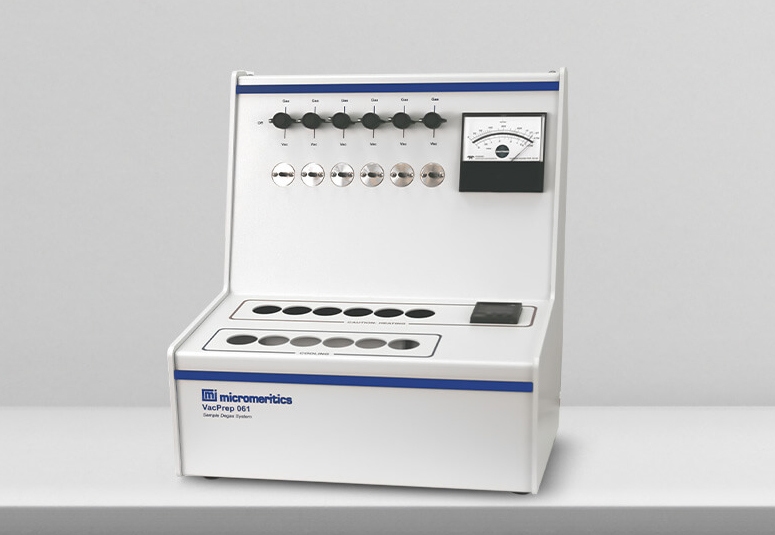

Der Micromeritics VacPrep verfügt über sechs Entgasungsstationen und eine Auswahl von Optionen zur Vakuum- oder Gasflussvorbereitung an jeder der sechs Stationen.

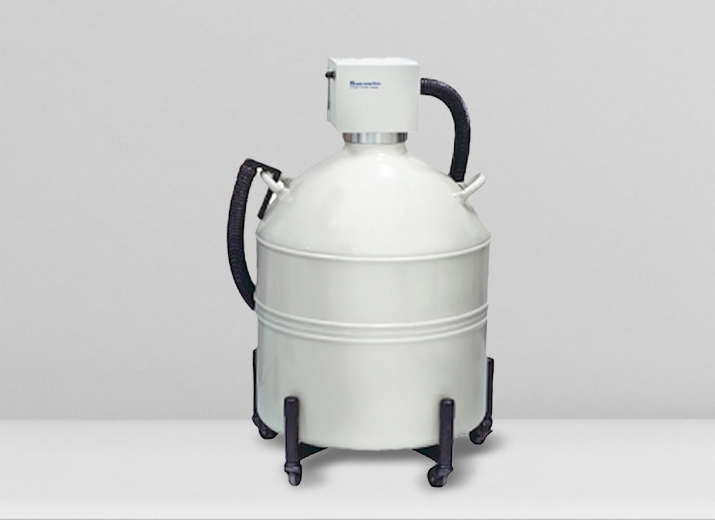

Speziell entwickelt für das bequeme Befüllen von Dewargefäßen für Gasadsorptionsinstrumente, kann aber auch für andere kryogene Anwendungen verwendet werden.

Einzigartige Merkmale

Die klaren Vorteile der Funktionen des Gemini liegen in seinem einzigartigen und innovativen Design. Das Gemini-System ist sowohl zuverlässig als auch präzise und verfügt über ein benutzerfreundliches Betriebssystem mit intuitiver Berichterstellung.

Gemini verwendet einen einzigartigen adaptiven Dosier-Algorithmus und ist ein Sonderfall der statischen volumetrischen Technik. Geschwindigkeit und Empfindlichkeit werden von keinen anderen statischen volumetrischen Instrumenten übertroffen.

Micromeritics hat die Konstruktion des Ausgleichsröhrchens erfunden, die Fehler im freien Raum, die durch Schwankungen des thermischen Gradienten oder durch anfängliche Fehlmessungen des freien Raums entstehen, ausschließt. Der Gemini ermöglicht Messungen kleiner Oberflächen ohne Krypton und durch die Verwendung eines Servoventils wird die Rate des Gasflusses in das Probenröhrchen gesteuert, um die Zieldrücke ohne Drucküberschwingung genau zu erreichen.

Die Probe steuert die Geschwindigkeit, mit der das Gas zugeführt wird, und beschleunigt somit die Abgabe des Analysegases. Das Ergebnis ist ein Oberflächenanalysator, der so schnell ist, wie es die Physik der Adsorption zulässt. Anleitungsvideos bieten Bildschirmanweisungen zur Bedienung des Instruments und reduzieren die Einarbeitungszeit für neue Benutzer. Leicht verständliche Installationsvideos und Systemüberprüfungstests gewährleisten optimale Leistung und Zuverlässigkeit.

Drei Optionen für die Softwaresteuerung:

Die integrierte Software ermöglicht den Betrieb über die Tastatur ohne externen PC
Betriebssystem Windows 7 oder höher
Gemini VII Confirm™ 21 CFR Part 11-Option für regulierte pharmazeutische Anwendungen

Einzigartiges Design: Die Gemini-Technik

(A) Zwei Gasbehälter werden mit dem gleichen Volumen des gewünschten Adsorptionsmittels, in der Regel Stickstoff, gefüllt. Aus den Behältern wird eine genau dosierte Gasmenge über ein Servoventil (F) in das Probenröhrchen abgegeben, das auf die Adsorptionsrate reagiert
Ein dritter Druckwandler (D) überwacht den Druck zwischen den beiden Behältern, um die Differenzmenge des Gases zu bestimmen, wobei die Differenz die Menge ist, die an der Probe adsorbiert wird
Der Druckwandler (B) erkennt eine Druckdifferenz zwischen den beiden Röhrchen und veranlasst ein anderes Servoventil (C), den Druck im Ausgleichsröhrchen anzupassen, um jegliche Druckdifferenz auszugleichen
(E) Der Wandler überwacht den Druck im Probenröhrchen und veranlasst ein schnell ansprechendes Servoventil (F), den Gasfluss zum Probenröhrchen nach Bedarf zu erhöhen oder zu beschränken, um bei der Adsorption einen konstanten Gleichgewichtsdruck im Probenröhrchen aufrechtzuerhalten

Benutzerhandbücher

Versionsnummer:

Gemini VII operator manual

Software-Downloads

Bitte kontaktieren Sie den Support um die neueste Software Version zu bekommen.

Genaue, zuverlässige und wiederholbare Ergebnisse.

Kostengünstiger, schneller, einfach zu bedienender Oberflächen- und Porenvolumen-Analysator. Finden Sie heraus, warum Gemini weltweit ein wichtiges Forschungswerkzeug in Qualitätskontrolllaboren ist.
