Aeris Édition Cement

Optimiser la production de ciment

  • Diffractomètre à rayons X pour toute l'industrie du ciment
  • Système entièrement automatisable
  • Facilement intégrable dans le contrôle de la production industrielle

Vous cherchez plus d’informations ?

Pour demander un devis, plus d’informations ou télécharger une brochure, sélectionnez une option ci-dessous.


Aperçu

L'Édition Cement d'Aeris sonde directement la composition minéralogique du ciment et de ses intermédiaires.

Ces informations minéralogiques vous permettent de juger les propriétés physiques pour mieux contrôler le four, notamment lors de l'utilisation de combustibles de substitution.

L'assurance de la qualité des ciments (mélangés) s'en trouve en outre facilitée. L'Édition Cement d'Aeris est un diffractomètre à rayons X pour paillasse facile d'utilisation et automatisable pour toutes les usines de ciment.

Plus écologique et plus efficace

La résistance du ciment, ses propriétés de prise et d'hydratation ainsi que sa résistance chimique sont directement liées à la minéralogie du ciment. La diffraction des rayons X est la méthode de sondage direct de ces minéraux dans le ciment, ce qui permet une meilleure prédiction des propriétés physiques du produit final même dans la phase de production et favorise un processus de production plus efficace et plus écologique.

L'Édition Cement d'Aeris est votre partenaire à chaque étape du processus de production de ciment, du cru au produit final en passant par le clinker et le ciment (mélangé).

Fonctionnalités

Intégration harmonieuse dans l'automatisation

  • Le seul diffractomètre de paillasse automatisable pour une cadence d'analyse élevée: Aeris peut être connecté à une courroie ou un robot pour un traitement rapide et automatisé des échantillons
  • La puissance de la combinaison technologique: La solution jumelle alliant Aeris et Zetium fournit une caractérisation complète des matériaux en ajoutant des informations sur la composition élémentaire (déterminée par Zetium) à l'identification de phase effectuée par Aeris
  • Porte-échantillons étalons adaptés à vos besoins: Ensemble de porte-échantillons 51,5 mm / Porte-échantillons 40 mm

Analyse rapide, temps de fonctionnement maximal

L'analyse rapide minimise les boucles de rétroaction et permet une intervention précoce pour l'optimisation des processus. Le temps d'analyse standard pour le clinker ou le ciment est de seulement 5 minutes.

Le temps de fonctionnement de l'équipement d'analyse est la clé d'un contrôle de procédé fiable. Aeris a été conçu dès le départ pour garantir un temps de fonctionnement maximal.

Solide et résistant

  • Conception robuste : Le seul instrument XRD pour paillasse avec chargement externe d'échantillons, pour une protection antipoussière ultime du cœur de l'instrument
  • Besoins minimums en infrastructure : Pas d'eau de refroidissement, pas de refroidisseur, pas d'air comprimé : la seule chose dont vous ayez besoin est une prise électrique à phase unique
  • Adapté aux besoins de l'industrie : Compatible avec toutes les normes communes de l'industrie, des protocoles d'interfaçage LIMS aux porte-échantillons conformes aux normes de l'industrie

Simple d'utilisation

Le diffractomètre à rayons X le plus intuitif. Avec l'écran tactile intégré, vos résultats sont toujours accessibles en quelques tapotements :

  1. Placez votre échantillon
  2. Sélectionnez le programme de mesure
  3. Affichez les résultats

Diffraction des rayons X avec Aeris Cement et 1Der

Spécifications

Manipulation des échantillons

Chargement d'échantillon Chargement externe de l'échantillon
Chargement externe de l'échantillon
Changement d'échantillon
Choisissez entre une station de chargement manuelle, un passeur d'échantillons à 6 positions ou un passeur d'échantillons haute capacité à 67 positions
Automatisation
Compatible avec l'intégration de l'automatisation

Génération de rayons X

Longueur d'onde
Cu
Options de 300 W à 600 W réglé sur 30 kV ou 40 kV
Conception brevetée avec technologie de trajectoire intelligente du faisceau incident résistante à la corrosion (CRISP)
La technologie CRISP empêche la corrosion dans la trajectoire du faisceau incident causée par l'air ionisé par les rayons X. Brevet n°US 8437451 B2.

Goniomètre

Base configuration
Goniomètre vertical, couplé et découplé θ-θ, échantillons toujours horizontaux
Bragg-Brentano, transmission, incidence rasante
145 mm
-4° < 2 θ ≤ 142° (avec détecteur à balayage et pleine longueur active)
Système de positionnement optique direct (DOPS3) avec précision de la position à vie
2,17°/s max
Résolution
< 0,04° 2 θ sur LaB6 (avec fentes Soller de 0,01 de rayon)
< 0,04° 2 θ
0,001 °

Supports et détecteurs

Divers supports tournants
Option support chauffant (BTS-500, BTS-150)
Échange de supports PreFIX sans alignement
Sur demande (manuel, MPSS, in situ)
Détecteur
Choix entre les détecteurs PIXcel1D et 1Der

Général

Dimensions
690 x 770 x 786 mm
Système fermé avec chargement externe des échantillons
Inutile
Inutile
Alimentation électrique
100 – 240 V, monophasé
Ordinateur
PC de l'instrument interne
Operation
Interface utilisateur intuitive avec écran tactile de 10,4 po
Interface LAN, USB, HDMI

Accessoires

Détecteurs

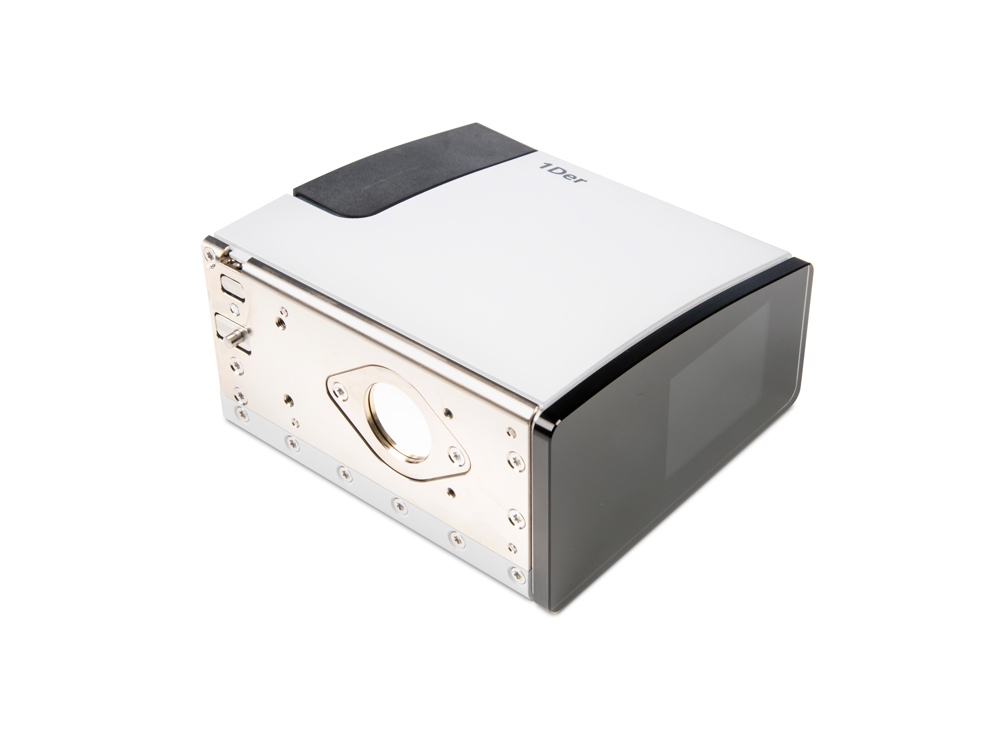

1Der

Polyvalence et clarté des données ultimes dans la détection 1D

Le 1Der est la toute dernière addition à un portefeuille de détecteurs à semi-conducteurs de pointe pour les applications de diffraction des rayons X (XRD). Associé à une gamme inégalée de configurations optiques, le 1Der s’intègre parfaitement aux plateformes XRD pour allier simplicité d’utilisation, flexibilité maximale et clarté des données pour toutes les applications 0D et 1D.

Le 1Der est compatible avec toutes les sources de rayons X utilisées sur l’Empyrean et l’Aeris.

PIXcel1D

Technologie Medipix comme détecteur de bande dédié

Avec le détecteur PIXcel1D, vous disposez d’un détecteur à bande dédié pour les applications 0D et 1D. Vous pouvez mesurer jusqu’à 255 fois plus rapidement qu’avec un détecteur ponctuel traditionnel, sans compromettre la qualité des données. Sans besoin d’eau de refroidissement, de flux d’azote liquide, de gaz de comptage ou de calibrations chronophages, c’est une solution rentable.

Grâce à une résolution et une plage dynamique inégalées, le PIXcel1D peut être utilisé avec l’ensemble de nos diffractomètres.

Logiciels

HighScore

Approche de figure complète pour l'identification de phase et bien plus encore

Que vous soyez intéressé par l'amélioration du contrôle de procédé, ou que vous effectuiez des activités de recherche et développement, la compréhension de vos matériaux commence très souvent par comprendre la figure de diffraction de poudre.

Alors que Malvern Panalytical vous aide à obtenir la meilleure figure de diffraction de poudre avec ses diffractomètres, l'une de vos préoccupations principales est d'identifier le contenu de votre échantillon. HighScore est le logiciel idéal pour l'identification de phase, l'analyse de phase semi-quantitative, le traitement de figure, l'ajustement de profil et bien plus encore. Le progiciel contient de nombreuses fonctions permettant d'afficher, de manipuler et d'évaluer vos données de diffraction. HighScore peut prendre en charge tous les formats de données de diffraction des rayons X Malvern Panalytical, ainsi que la plupart des figures de diffraction d'autres fournisseurs.

Recherche-correspondance

Bases de données de référence

L'identification de phase par diffraction des rayons X consiste à comparer des données mesurées inconnues avec des données de référence connues. Ces données de référence proviennent généralement d'une ou de plusieurs bases de données. Le processus de comparaison est également souvent appelé recherche de correspondance.

La qualité et le contenu des différentes bases de données de référence varient considérablement en fonction de la qualité des données et du processus de rédaction. En général, il existe une relation entre le prix et la qualité.

HighScore Plus

L'outil idéal pour l'analyse cristallographique et bien plus encore

Que vous soyez intéressé par l'amélioration du contrôle de procédé, ou que vous effectuiez des activités de recherche et développement, la compréhension de vos matériaux commence très souvent par comprendre la figure de diffraction de poudre.

Après l'identification de toutes les phases présentes dans votre échantillon avec le HighScore de Malvern Panalytical, cette suite logicielle tout-en-un avec l'option Plus continue à vous aider dans votre analyse. Que vous vous concentriez sur la quantification avec ou sans la méthode de Rietveld, l'ajustement de profil ou le traitement de figure, HighScore Plus est la solution qui vous permet d'effectuer vos analyses quotidiennes.

Nous sommes fiers de vous présenter les tutoriels vidéo de notre client, JIAM Diffraction Facility de l'Université du Tennessee (États-Unis). Faites défiler l'écran vers le bas pour voir d'autres vidéos.

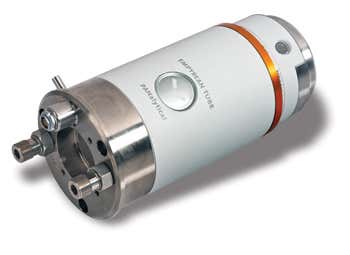

Tubes à rayons X

Tubes à rayons X

Malvern Panalytical propose une large gamme de tubes à rayons X.

Pour en savoir plus
Tubes à rayons X

Manuels d'utilisation

Téléchargements de logiciels

23 June 2025

1.7a

OmniTrust software update v1.7a

1.7a

20 July 2023

1.60

OmniAccess

  • Flexible/configurable roles in Empyrean and Aeris (now aligns with Zetasizer)
  • Summary of roles/permissions
  • Default roles for instrument applications
  • Support for complex domains
  • Wizard for initial set up and massively improved UI to improve configuration/set up

OmniTrail

  • Record Audit trail events viewable in OmniTrail.
  • Show/compare authorization files

More information can be found in the Release and Installation Notes.

1.60

16 December 2021

1.40

OmniAccess

  • Flexible/configurable roles in Empyrean and Aeris (now aligns with Zetasizer)
  • Summary of roles/permissions
  • Default roles for instrument applications
  • Support for complex domains
  • Wizard for initial set up and massively improved UI to improve configuration/set up

OmniTrail

  • Record Audit trail events viewable in OmniTrail.
  • Show/compare authorization files

More information can be found in the Release and Installation Notes.

1.40

Assistance

Services

Solutions pour optimiser votre retour sur investissement

Pour garantir que votre instrument reste en parfait état et qu'il fonctionne au plus haut niveau, Malvern Panalytical offre toute une gamme de services. Notre expertise et nos services d'assistance assurent un fonctionnement optimal de votre instrument.

Assistance

Service à vie

  • Assistance téléphonique et à distance
  • Maintenance préventive et contrôles
  • Contrats de service client flexibles
  • Certificat de performances
  • Mises à niveau matérielles et logicielles
  • Assistance locale et mondiale

Expertise

Ajout de valeur à vos procédés

  • Développement/optimisation de la préparation d'échantillons
  • Méthodes analytiques
  • Solutions clé en main pour XRD
  • Opérations via QI/QO/QP, assurance qualité (BPL, ISO17025) ou études d'essais comparatifs/interlaboratoires
  • Services de conseils

Formation et éducation

  • Formation sur site ou dans nos centres de compétence
  • Large gamme de formations élémentaires et approfondies sur les produits, les applications et les logiciels
