Übersicht

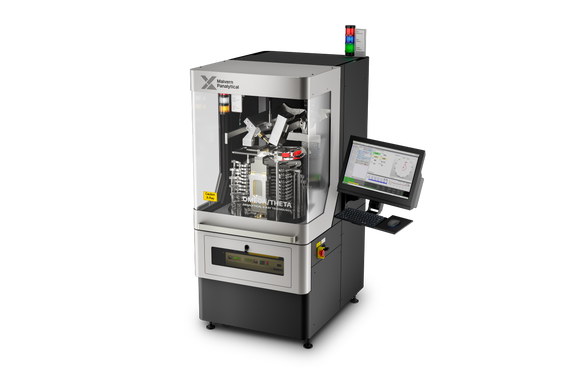

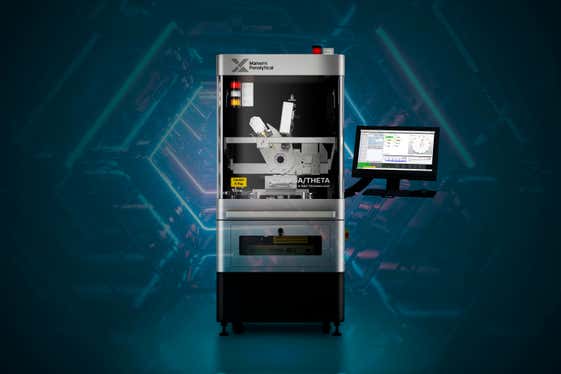

Das Omega/Theta bietet ultimative Präzision und Geschwindigkeit für die Bestimmung von Kristallgitterausrichtungen. Es verfügt ein umfangreiches Prozesszubehör, von Barcode-Lesegeräten bis hin zu Zuordnungstabellen und einem Kristall-Stapelrahmen. Omega/Theta ist Ihr zuverlässiger Partner, um die Orientierung von Kristallen zu erkennen und in die nächsten Verarbeitungsschritt zu überführen.
Das Omega/Theta ist ein zuverlässiges, zukunftssicheres Gerät für die Bestimmung der Kristallausrichtung in der sich schnell wandelnden Halbleiterindustrie. Marktführende Präzision, superschnelle Messgeschwindigkeit und hochwertige Verarbeitungsqualität werden mit der Leistungsfähigkeit der Automatisierung kombiniert und bieten eine beispiellose Effizienz und Präzision für die Bestimmung der Kristallausrichtung in Industrie- und Forschungsanwendungen.
Extrem schnell und präzise: Azimut-Scanmethode
Die Azimut-Scanmethode erfordert nur eine Messrotation, um alle erforderlichen Daten zur vollständigen Bestimmung der Ausrichtung zu erfassen. Sie liefert die Ergebnisse innerhalb von 10 Sekunden – ohne Kompromisse bei der Genauigkeit.
Die Probe wird um 360° gedreht, wobei die Röntgenquelle und der Detektor so positioniert werden, dass sie eine bestimmte Anzahl von Reflexionen pro Umdrehung erreichen.
Durch diese Reflexionen kann die Ausrichtung des Kristallgitters in Bezug auf die Rotationsachse mit hoher Präzision von 0,003° gemessen werden.
Anwenderfreundlich
Alle Messungen auf dem Omega/Theta werden automatisiert und über die anwenderfreundliche XRD-Software verwaltet, die einfache, vorgegebene Messungen für Routineabläufe ermöglicht.
Das Gerät kann mithilfe verschiedener MES-, SECS/GEM- und ähnlicher Schnittstellen problemlos in bestehende Prozesse in Produktionsumgebungen integriert werden.
Charakterisierung einer Reihe von Materialien
Das Omega/Theta kann zur Charakterisierung jedes einkristallinen Materials verwendet werden. Zu den häufig verwendeten Materialien gehören:
- Kubisch, mit beliebiger und unbekannter Ausrichtung: Si, Ge, GaAs, GaP, InP
- Kubisch, mit spezieller Ausrichtung: Ag, Au, Ni, Pt, GaSb, InAs, InSb, AlSb, ZnTe, CdTe, SiC3C, PbS, PbTe, SnTe, MgO, LiF, MgAl2O4, SrTiO3, LaTiO3
- Tetragonal: MgF2, TiO2, SrLaAlO4
- Hexagonal und trigonal: SiC 2H, 4H, 6H, 15R, GaN, ZnO, LiNbO3, SiO2 (Quarz), Al2O3 (Saphir), GaPO4, La3Ga5SiO14
- Orthorhombisch: Mg2SiO4, NdGaO3
- Jedes andere einkristalline Material
Praktische, flexible Handhabung von Proben

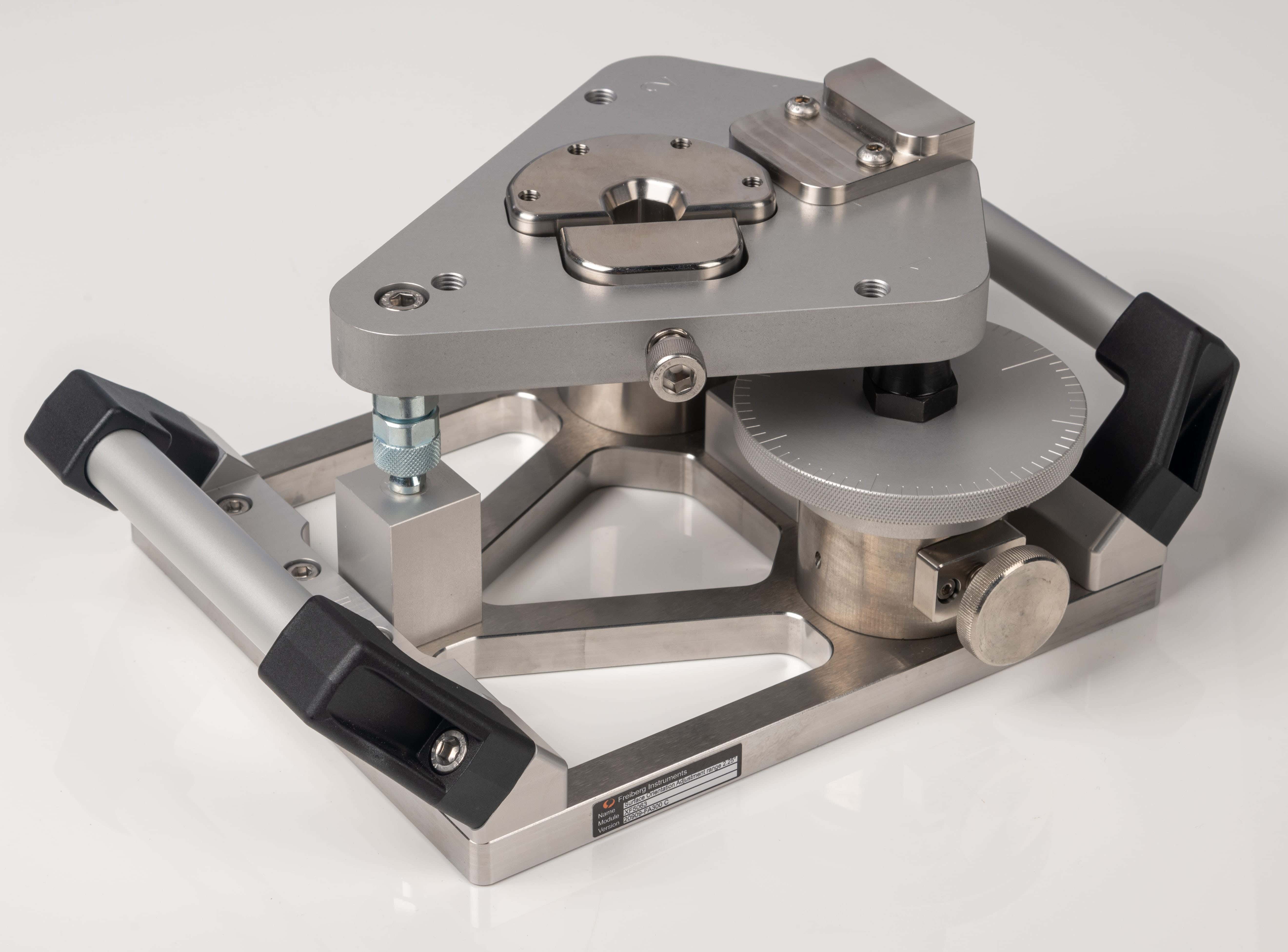

Unser umfangreiches Zubehörsortiment steigert die Produktivität des Omega/Theta in einer Vielzahl von Anwendungen, vom Bohren über das Boule-Schleifen und Schneiden bis hin zur Endkontrolle der Wafer. So bleiben Sie flexibel, auch wenn sich diese Anforderungen im Laufe der Zeit ändern.
Mit speziellen Probenhaltern, die alle Anforderungen – von großen Barren bis hin zu winzigen Platten – erfüllen, kann das Omega/Theta eine Vielzahl von Probengrößen aufnehmen. Daher eignet es sich sowohl für Produktionsabläufe als auch für die Forschung.

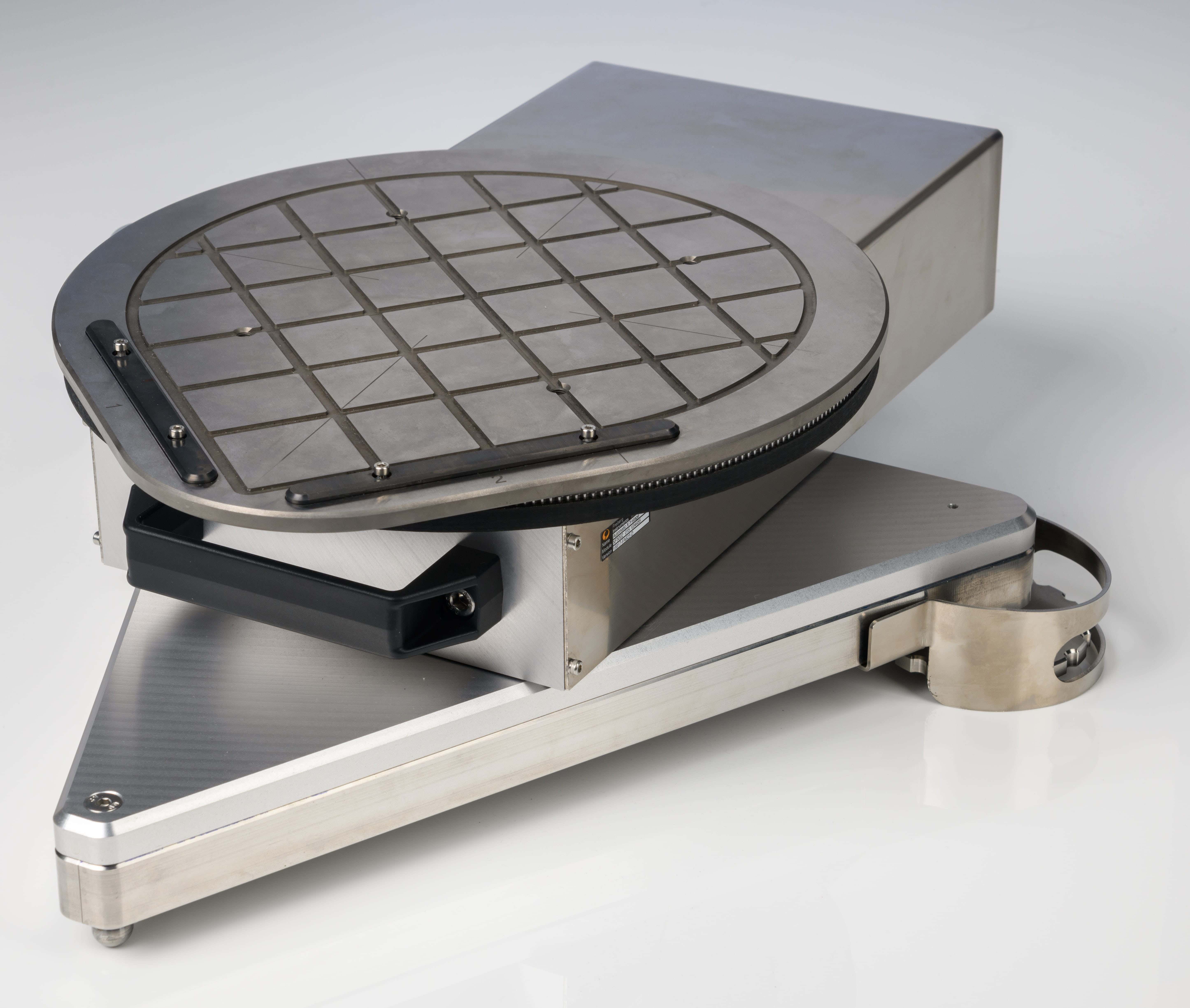

- Automatische X-Y-Mapping-Bühne für das Mapping der Kristallausrichtung oder von Oberflächenverzerrungen auf einem benutzerdefinierten Raster

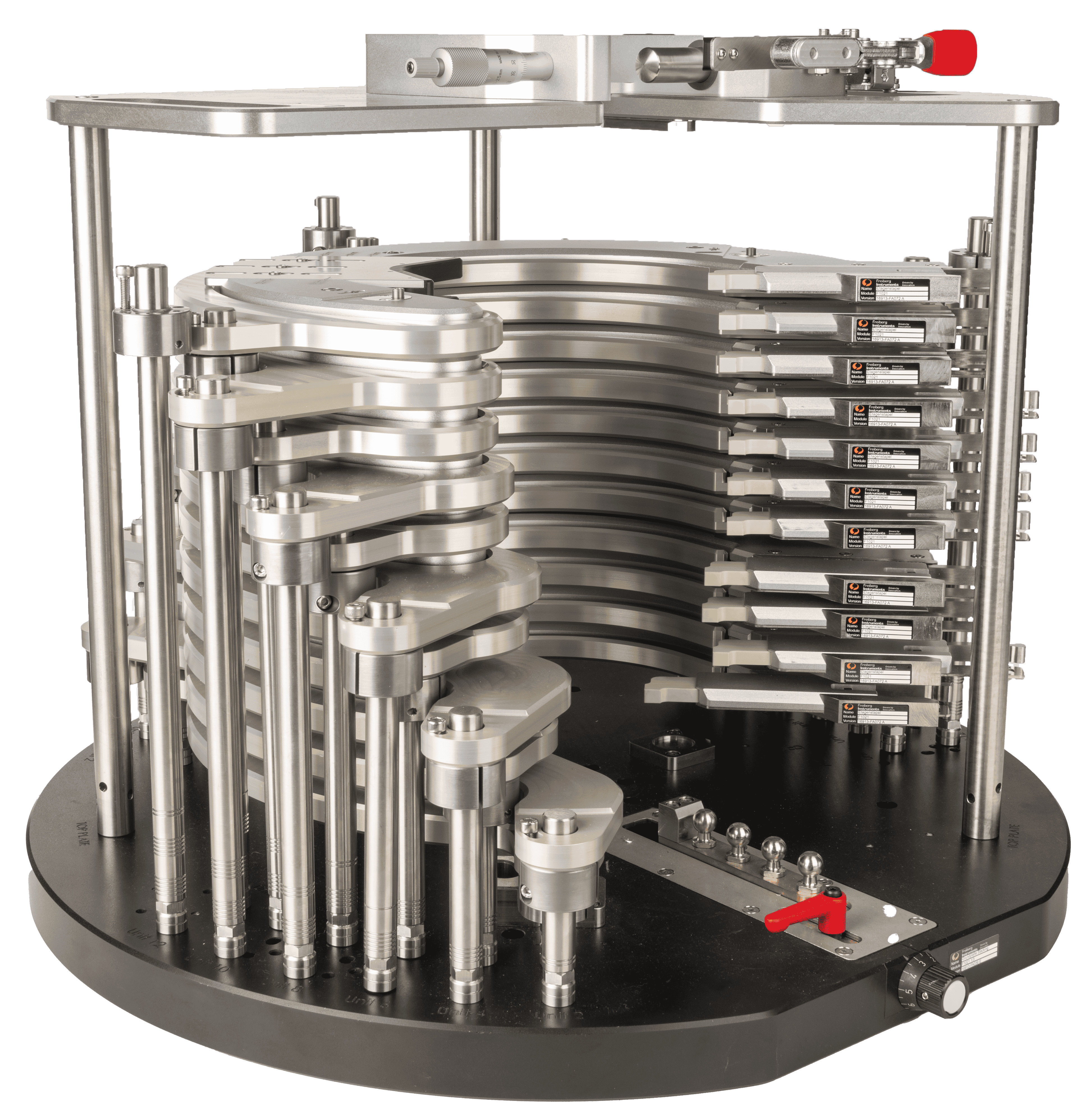

- Stapelbühne zum Ausrichten von Barren vor dem Sägevorgang

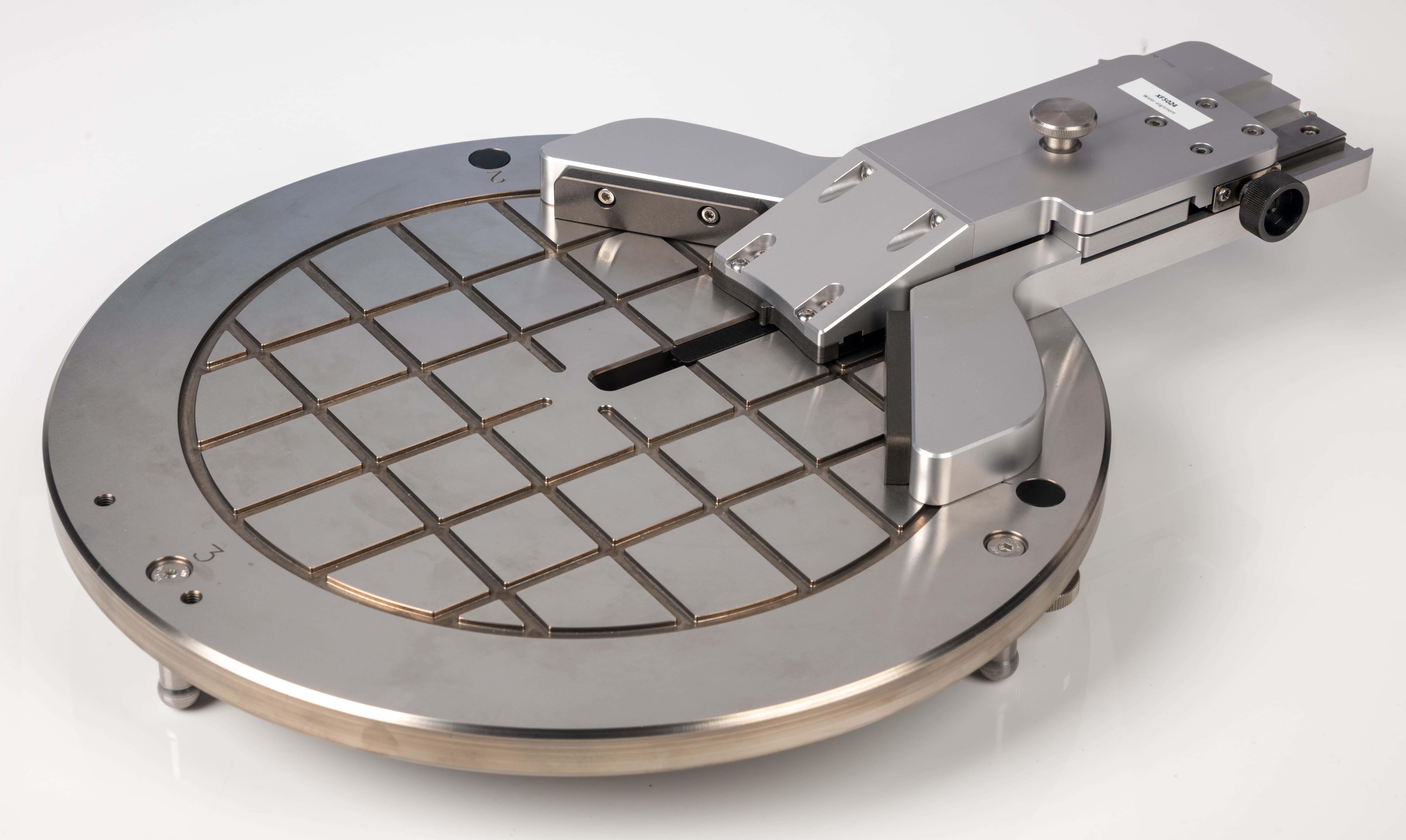

- Zusätzliche Probenrotationsachse

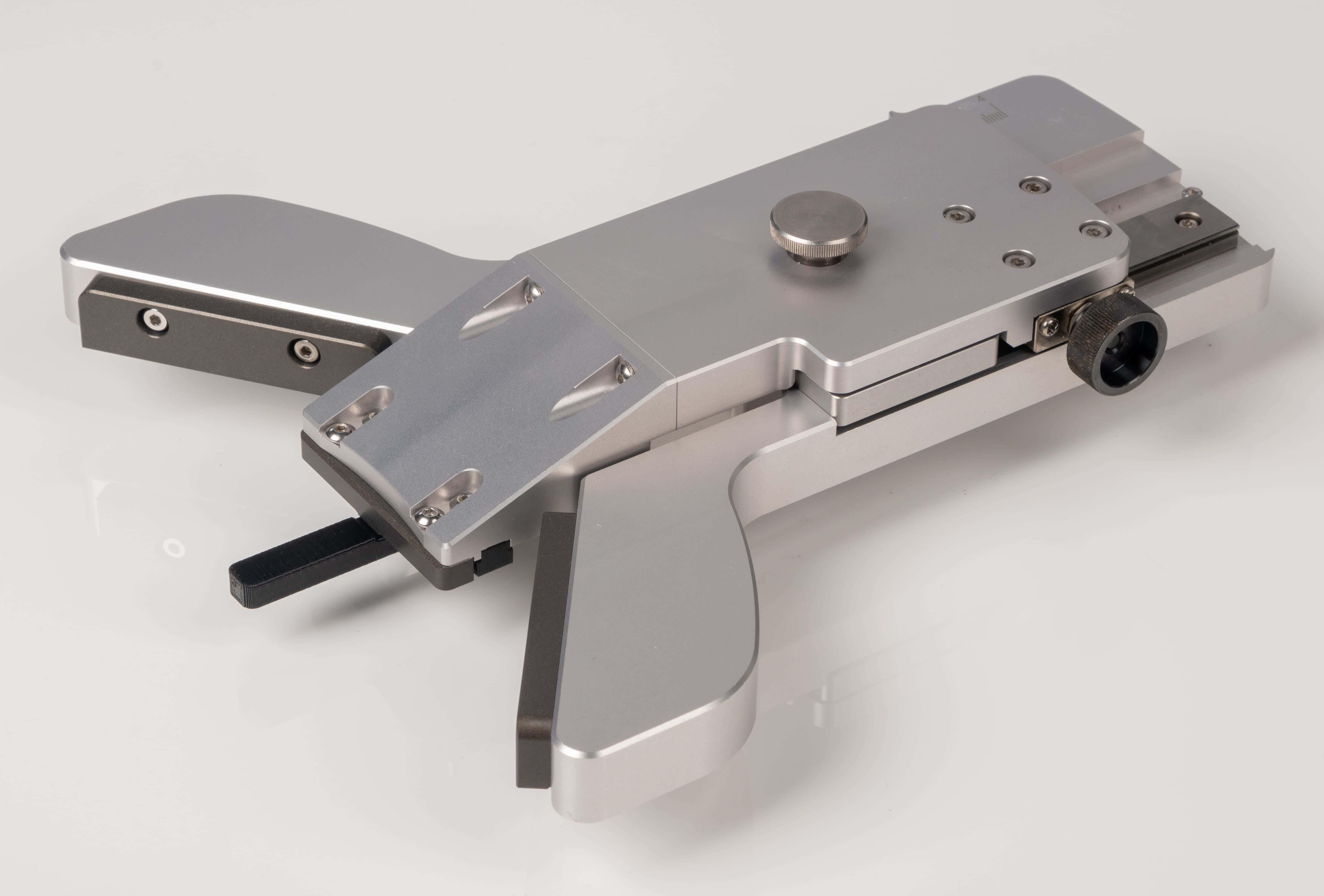

- Ausrüstung zur Probenausrichtung
- Es gibt noch viele weitere kundenspezifische technische Lösungen.
Mit maßgeschneiderten Probenhaltern, die alle Anforderungen – von großen Barren bis hin zu winzigen Zylindern – erfüllen, kann das Omega/Theta eine Vielzahl von Probengrößen aufnehmen. Daher eignet es sich sowohl für Produktionsabläufe als auch für die Forschung.
Wichtigste Anwendungen
-
- Produktion
-
Das Omega/Theta wurde für Hersteller entwickelt. Es eignet sich ideal für die ultraschnelle Ausrichtung und Justage verschiedener Kristalltypen in der Produktion, für das Markieren von In-Plane-Richtungen oder für die Überprüfung der Ausrichtung von Flats und Notches. Dank seines hohen Durchsatzes und seiner Automatisierungsfunktionen ist das System zudem ideal für die Qualitätskontrolle in der Produktion geeignet.
-

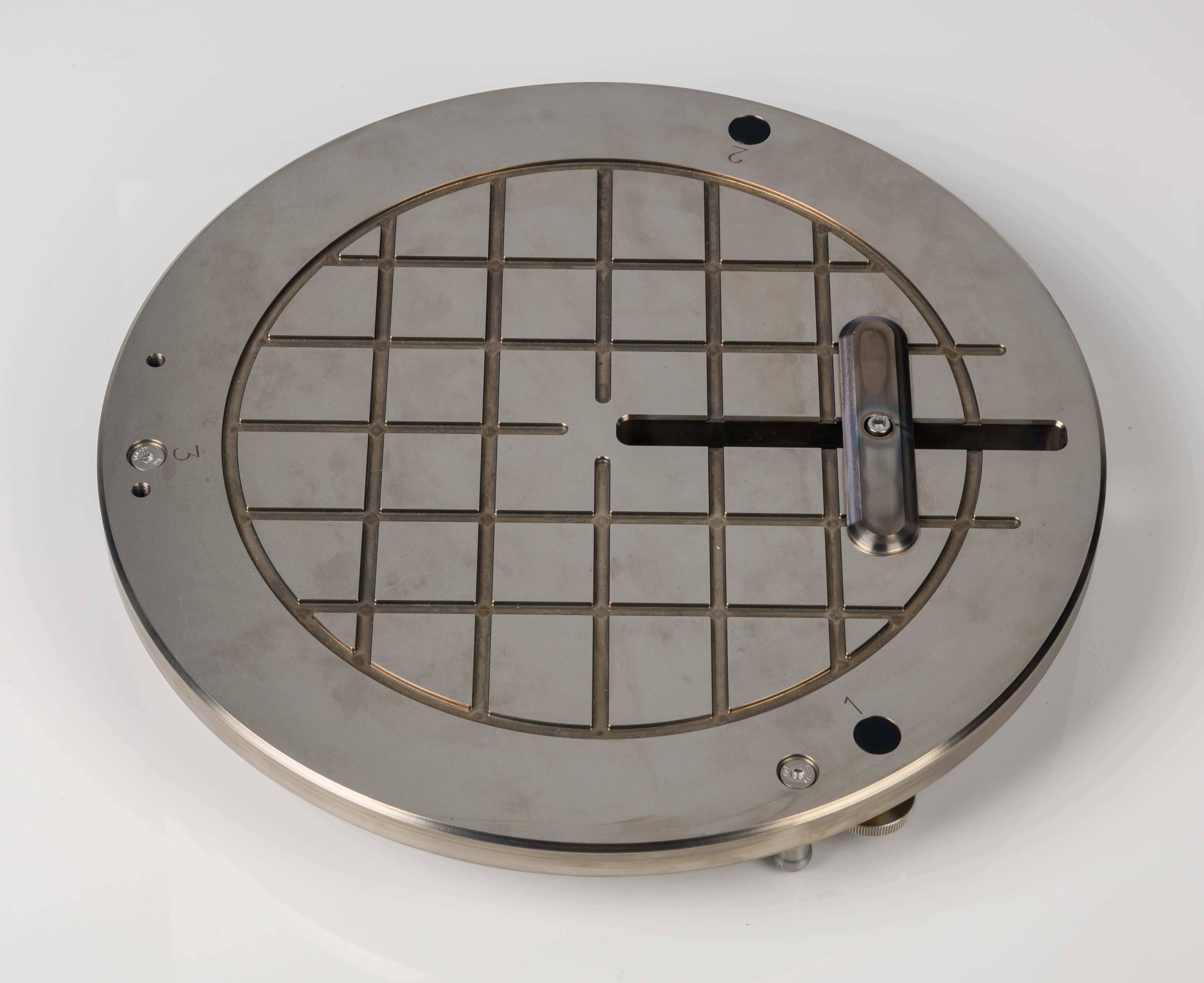

Optionale Extras wie eine Stapelbühne zum Ausrichten von Barren vor dem Sägevorgang und ein Rockingkurvengerät für Qualitätsmessungen machen das Omega/Theta zu einem vielseitigen Gerät für Produktionsanwendungen.
- Materialforschung
-
Dank seiner hohen Präzision und Flexibilität eignet sich das Omega/Theta ideal für die Materialforschung, da es eine Reihe von Proben mit bis zu 30 kg Gewicht und 450 mm Länge aufnehmen kann, wobei zusätzliche Bühnen für größere oder komplexere Proben verfügbar sind.
-
Das System ist in der Lage, eine Vielzahl von Materialien zu charakterisieren, weshalb es für Ihre F&E-Prozesse äußerst nützlich sein kann – und die flexible Theta-Scan-Methode eröffnet eine neue Welt von Messmöglichkeiten.
