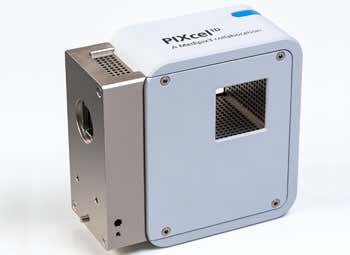

PIXcel1D

専用ストリップ検出器としての Medipix テクノロジー

PIXcel1D 検出器を使用すると、0D および 1D アプリケーション専用のストリップ型検出器を利用できます。従来のポイント検出器と比べて最大 255 倍高速に測定でき、データ品質を損なうことはありません。冷却水、液体窒素の供給、計数ガス、または時間のかかる校正が不要なため、コスト効率の高いソリューションです。

比類のない分解能とダイナミックレンジを備えた PIXcel1D は、当社のすべての 回折計 で使用できます。

さらに詳しい情報をお探しですか?

見積もり、詳細情報をリクエストするか、パンフレットをダウンロードするには、以下のオプションを選択してください。


Overview

From X-ray powder diffraction to high-resolution thin film studies

The PIXcel1D covers a wide range of 1D applications requiring the medium and lower energy radiation wavelengths namely Cu, Co, Fe, Mn, Cr:

  • Phase identification and high throughput screening
  • Standardless quantification of mixtures of phases
  • Refinement of crystal structures
  • Phase transitions at non-ambient conditions in combination with our in situ stages
  • Residual stress, texture and phase identification of metals and alloys
  • Powder diffraction from large unit cell crystals
  • Thin film studies.

Specification

Type PIXcel1D detector with Medipix3
Window size 14 mm x 14 mm
Efficiency Cu K >95%
99% Linearity range 0 – 6.5 x 109 cps – Overall
0 - 25 x 106 cps - Column
Energy resolution around Cu K 18%
Maximum count rate Maximum count rate 30 x 109 cps – Overall
120 x 106 cps - Column
Maximum background <0.5 cps - Overall
Active length 14 mm
Smallest step size 0.0016º 2θθ at 240 mm goniometer radius
Supported wavelengths Cu, Co, Fe, Mn, Cr
Defective channels 0
