インシテック スプレー

オンライン・インラインレーザ回折式粒度分布測定機インシテック(スプレー)堅牢な、スプレーおよびエアロゾル用プロセス粒度分布測定機

プロセス環境の厳しさに耐えれるように作られたオンライン・インライン スプレー用粒度分布測定装置は、レーザ回折技術を用いて0.1~2,500μmの液滴や乾燥粉体の粒度を測定します。 高濃度のスプレーやエアロゾルも測定することが可能で、24時間連続リアルタイムモニタリングが可能です。 オンライン・インライン粒度分布測定機インシテックは、様々なオプションでフレキシブルにプロセスへの設置が可能です。

  • カスタマイズ可能な設計
  • パウダーストリーム
  • 製薬・医薬品製造プロセス
カタログダウンロード
見積依頼 デモ依頼 お問い合わせ

概要

オンライン・インライン粒度分布測定機インシテックは、製造現場でのスプレーやエアロゾルのリアルタイム粒度分布測定を行います。 たとえば、インシテックは風洞や大気チャンバー内の状態をモニタリングしたり、エアロゾルやパーソナルケア製品の特性評価を行ったり、スプレードライなどのバッチおよび連続プロセスのモニタリングを行ったりします。

スプレープロセス用レーザ回折式粒度分布測定機インシテックは以下の通り対応可能です。

  • 特定の製造仕様を満たすようにGAMP5基準に準拠。また、CIP/SIPに対応
  • オペレーターの介在を不要とした、使いやすいソフトウェアと完全自動化運転
  • 既存のプラント制御システムとの統合が容易
  • 95% 以上の高い信頼性、メンテナンスに要するダウンタイムは最低限。高い費用対効果

動作

インシテックの設置は、 アプリケーションの独自の要件に合わせて行われます。 インシテックは、連続モニタリングやアットライン(マニュアルサンプリング測定)から完全自動制御システムまで対応が可能です。 Malvern Panalyticalはお客様のご要望にあったシステム構築に対応できるよう、ハードウェアからソフトウェアまでご提供可能です。 費用対効果を見込めるプロジェクトをご提案させていただきます。

正確なオンライン・ インライン粒度分布測定を行うためには、重要な条件があります。

  • プロセスインターフェース
  • 測定の信頼性
  • データ説明と使用

インシテックは製造プロセスに取り付ける機器で、 プラント内でご利用いただく装置です。 装置とプラントの間のインターフェースを正しく設定することは、長期間トラブルのない運転のために不可欠です。

Malvern Panalyticalには、様々なスプレーの粒度測定に関して実績のあるインシテック技術があります。 アットライン用粒度分布測定機のインシテックスプレーは、プロセスの側で可動し手動のインターフェイスが装備されます。 自動連続運転を行うために、インシテックはプロセスライン内やサンプリング箇所に設置されます。 また、インシテックには最小限の設置作業ですむディテクタをスプレーまたはエアロゾルの周りに設置したりするフレキシブルなオプションもあります。 パイロットプラントや可動済みのプロセスにも取り込むことが可能です。 巧みに設計されたインラインインターフェイスにより、プロセスへの影響を最小限に抑え、信頼性の高い測定を行えるようにします。

インシテックは、 粒子径を迅速に測定するためにレーザ回折の技術を採用しています。 スプレー システムと連携することで、1 秒以内に粒度を測定し、瞬間的なモニタリングが可能となります。 スプレー パターンに微細な一時的変動があっても、効率的に追跡できます。

スプレー用のインシテックは、高濃度のスプレーまたはエアロゾルも直接測定します。 特許取得の多重散乱アルゴリズムがインシテックには搭載されているため、正しい粒度分布測定が可能です。 それにより、高濃度のスプレーやエアロゾルに対しても信頼性の高い粒度分布を提供することができます。

インシテックは、信頼性が高く、タイムリーで完全な粒度分布を報告します。 そのため、プロセスを制御するための重要な情報を提供します。

データ説明と使用
インシテックシステムは、プロセスプラント内に組み込まれます。 そしてインシテックは中央管理室から操作され、測定結果が日々のプラントコントロールの決定の要素となります。 強力なソフトウェア パッケージによって、一体化とデータ解釈を簡単にします。

Malvern Link IIソフトウェアは、お客様がお使いの既存の制御システム内でインシテックを統合し、プロセス制御を自動化するためのソフトウェアです。 Malvern Link IIソフトウェアにより、専用PCまたは制御パネルからオンライン・インライン粒度分布測定機の操作が可能です。 特に重要な点としては、Malvern Link IIはインシテックのインテグレートだけでなく、 他の種類の装置との一体化も容易にして、多変数制御も行えます。

マルバーンのRTSizerソフトウェアは、明確で利用しやすい方法で測定データを提供します。 タイムヒストリーにより、動的なスプレーの挙動を監視が可能です。 お客様のご要望に合うように、測定結果のレポートをカスタマイズすることが可能です。 インシテックの測定データは以下の場合にご利用いただけます。

  • プロセス状況の理解をより向上する場合
  • 異常値の即時検出の実現
  • 包括的なプロセス最適化のサポート
  • 自動プロセス制御

粒度分布測定が可能なため、どのようなサイズの粒子径もモニタリングが可能です。 最適化されているプロセスの手動制御方法をさらにインシテックは促進し、プロセス制御の完全自動化を可能にします。それにより、費用対効果も見込まれます。

仕様

システム

測定タイプ 粒子サイズ
測定範囲 0.1 ~ 2500 µm
測定原理 レーザ回折法
光学モデル Mie 理論
精度 ±2%(検証レチクルによるDv50)

一般

電源 100/240V
筐体等級 IP65
動作プラットフォーム 10 bar(g)
ソフトウェア RTSizer (装置制御用) Malvern Link II (システム自動化およびデータリンク用)
機器と PC の最大距離 500m(光ケーブルを使用した場合、最大 2km)

使用環境

温度 10 ~ 70℃
湿度 35 ~ 80%(結露なし)

アクセサリ

オンライン・インライン粒度分布測定機インシテック(湿式)のオプションは、様々なプロセス用途に対応可能です。

カスタマイズ可能なインシテック スプレー

スプレーおよびエアロゾル対応可能、カスタマイズが可能な粒度分布測定装置

フレキシブルで、信頼性が高く、連続モニタリングが可能なスプレーおよびエアロゾルアプリケーション用粒度分布測定装置です。 防塵・防ガス環境に対して本質安全オプションを持ち、0.1 ~ 2500µm の液滴または粒子に最適。

製造プロセス粉粒体をモニタリング インシテックスプレー

製造プロセスを流れる粉粒体の粒度分布測定

ベッセルや配管中を流れる粉粒体の連続モニタリングを行うことが可能な、可変経路粒子径センサーです。 0.1 ~ 2500µm の粒子の測定に最適です。

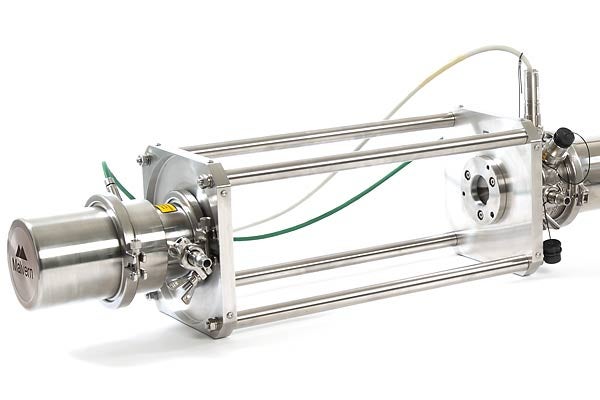

製薬プロセス用インシテック スプレー

製薬用スプレーのリアルタイム粒子径分析用 PAT ソリューション

プロセス環境の厳しさに耐えられるように作られた製薬産業アプリケーション用インシテックスプレーは、0.1-2500μmの粒度分布測定を行います。またPATソリューションとしてもご利用いただけます。 レーザ回折式粒度分布測定装置 インシテック スプレーは、ほとんどのプロセスでスプレーおよびエアロゾルを測定するように設定でき、防ガス・防塵エリア用オプションと共に、リアルタイムの常時モニタリングおよび制御を提供します。
