強力な組み合わせ： SciAps は Malvern Panalytical グループの一員です

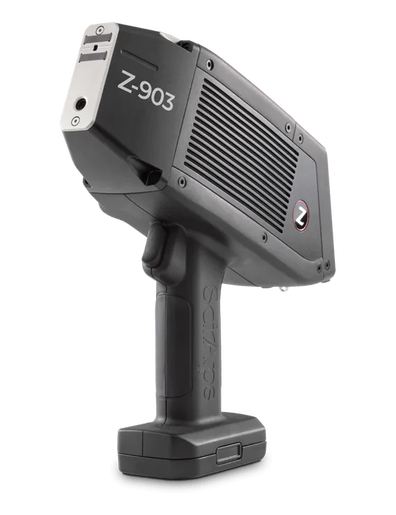

SciAps Z-903ハンドヘルドLIBS分析装置は、他の携帯型分析装置ができなかったことを実現しています。HからUまで、周期表のすべての元素を測定するハンドヘルド装置です。
SciAps Z-901およびZ-902モデルと同じ強力なレーザを使用していますが、分光計の範囲は190～950 nmに拡張されています。
3つの分光計: 3倍の分解能で190～950 nm
アルゴンカートリッジ: 不活性アルゴン環境により、スペクトルの信号対雑音比が向上
内部カメラ: 分析場所を正確にターゲティング
マクロカメラ: サンプルの写真記録、バーコードとQRコードの読み取り
レポート生成: フル機能、クラウドデータ管理とレポート機能つき

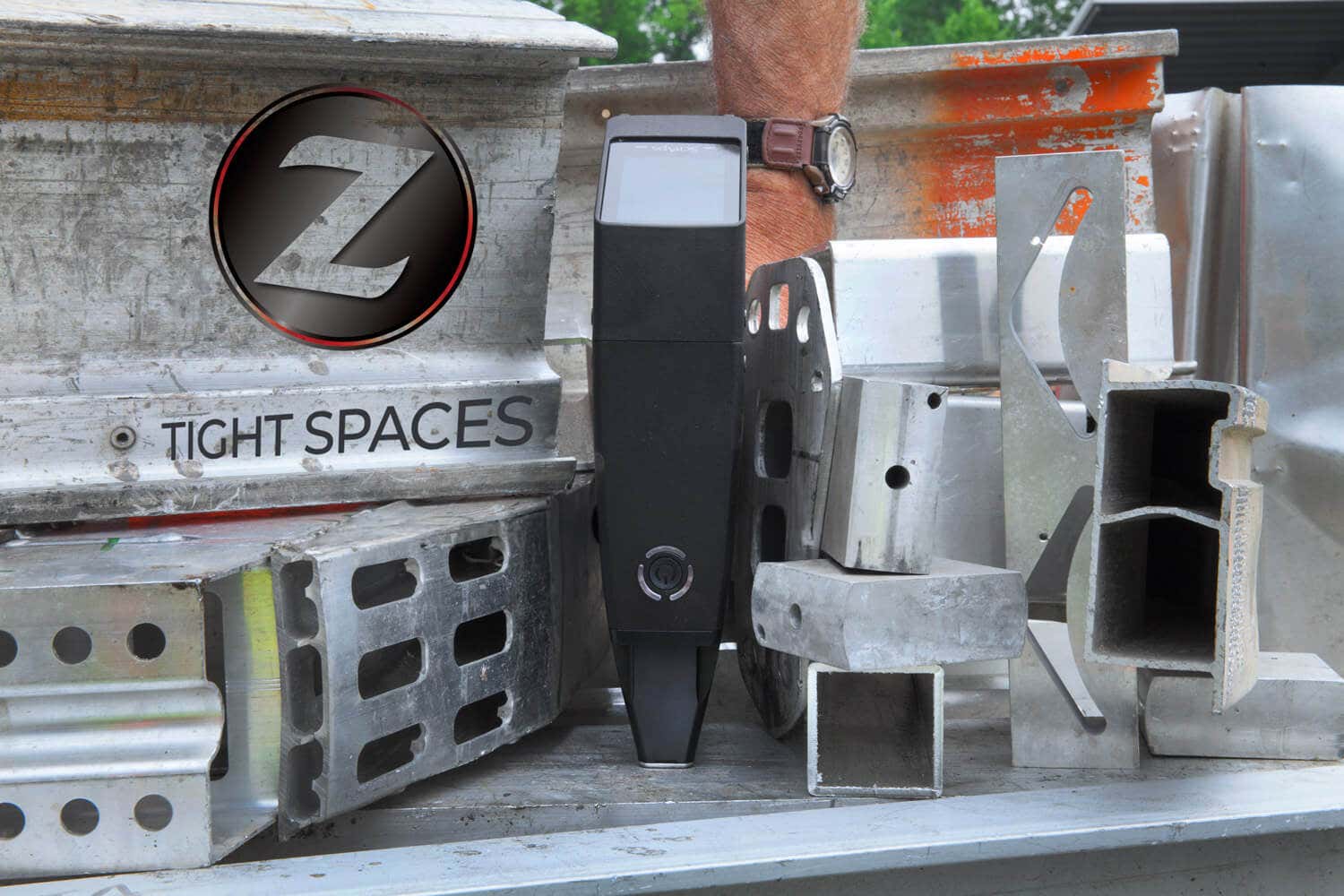

細いノーズ: 溶接部やアクセスが困難な試験位置に適したテーパー形状
レーザ安全センサ: 特許取得済みのサンプルセンサにより、LSOの承認に基づきクラス1の動作が可能
直感的なAndroidオペレーティングシステムにアプリベースのソフトウェアを搭載

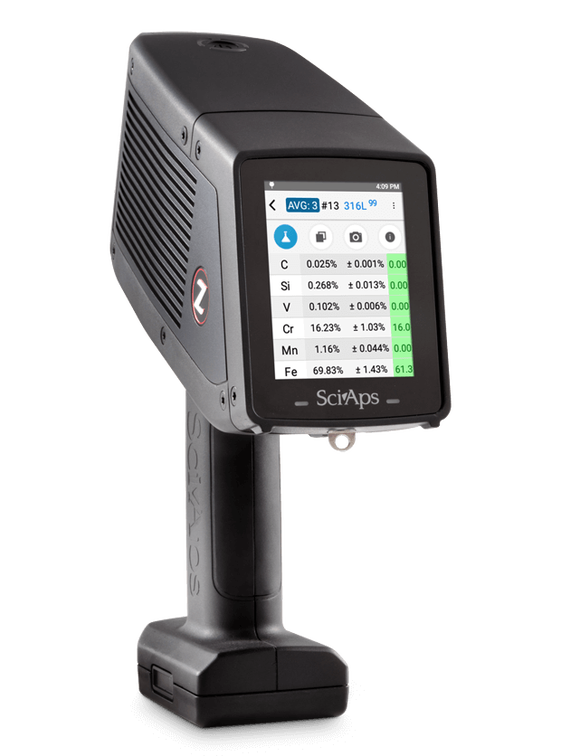

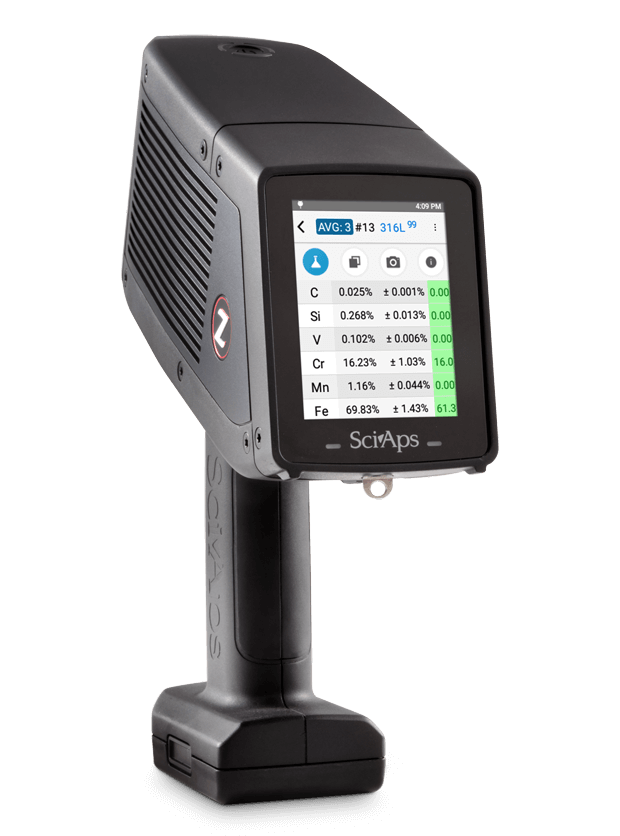

高解像度ディスプレイ: 見やすい背面ディスプレイ
頑丈な金属製ボディ: 耐久性を最大限に高め、サービスコストを最小化
Z-903は、現場での元素微量分析を実現する世界で唯一のハンドヘルド装置です。ラスタをグリッド状に設定し、100 umのレーザスポットサイズを使用して、測定点ごとに元素ヒートマップを作成できます。
バルクサンプルの場合、Zをすべてのラスタリング位置から平均化された結果に設定することで、ハンドヘルドXRF分析と同様のバルクサンプルの結果が得られます。

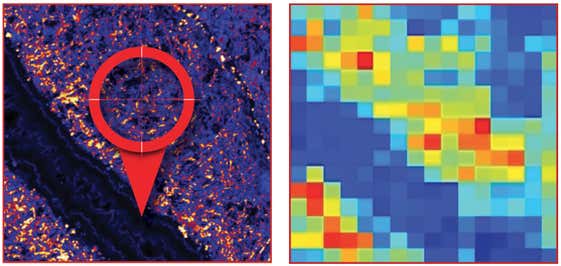

画像: Feの蛍光X線マップ(XFM)。SciApsのハンドヘルドLIBSにより、地質サンプルのターゲット微量分析が現場でできるようになりました。対応するFeのLIBS元素分布図は、XFMマップに高い相関を示しました。Australian Synchrotronの蛍光X線マイクロプローブ(XFM)データは、Shaun Barker氏(ワイカト大学)とJeremy Vaughan氏(Barrick社)による提供。
レーザ照射パターン、クリーニング照射、分光計の設定は、すべてユーザーが制御できます。
分析装置は、あらゆる設定の変更、スペクトルデータの比較、定量的なキャリブレーション曲線の生成を行う高度なソフトウェアを備えています。
Z-903は、他のすべてのSciApsモデルと同様に、Android OSと直感的なアプリベースのソフトウェアを備えています。
Z-903は鉱物探査に最も広く使用されており、リチウムなどに、硬岩中と塩水中の両方で対応しています。
また、元素範囲が幅広いので、法医学、認証、考古学、石油/ガス探査にも使用されています。
| 重量 | 4.35 lb(1.97 kg) 電池を含む |
|---|---|
| 寸法 | 10.75 x 2.875 x 8.625inches |
| 電源 | 内蔵充電式リチウムイオン電池、装置内充電式または外部充電器つき、AC電源 |
| スペクトル帯域幅 | 190～950 nm |
| 表示 | 3.5インチ高輝度カラータッチスクリーン、あらゆる条件で読みやすい
背面ディスプレイで結果を簡単に表示 |
| サンプルインターフェイス | 一体型カメラとレーザ式ターゲットインジケータで、分析前および分析中にサンプルを適切に配置
QRコード/バーコードのスキャン、写真記録、レポート作成用に2つ目の「マクロカメラ」を搭載 |
| Data storage | 結果の保存先: 32 GB SD |
| Processing electronics and host processor | ARM Quad Cortex -A53 1.2GHz
メモリ: 2 GB LPDDR3、16 GB eMMC |
| 許容ドリフト | 自動ドリフト補正ソフトウェアを内蔵し、工場出荷時に付属している参照物質か、ユーザーで準備した参照物質を使用 |
| 規制試験 | CE、RoHS、USFDA登録済み。クラス3bレーザ
内蔵サンプルセンサで、現地のLSO承認に基づきクラス1条件での動作が可能 |
| Laser raster | 内蔵Yステージで、ばらばらな位置へレーザをラスタリングしてターゲット分析や平均化を実行 |
| Data Transfer | GoogleのAndroidプラットフォーム上に構築されており、リアルタイムデータエクスポートを実現。Wi-Fi (IEEE 802.11b/g/n)、Bluetooth (BR/EDR+BLE)、GPS、USB-Cなどを内蔵し、実質的にあらゆる情報管理システムに接続可能 |
| Security | パスワード保護
マルチユーザーサポート、アクセスを設定可能 |
| Environment | SciAps独自のOpti-Purge不活性アルゴン環境により、スペクトルの信号対雑音比とUV範囲での性能が向上 |
| Calibration check | キャリブレーション検証および波長スケール検証用の内部316ステンレスチェック標準 |
| Grade library | 500種類以上のグレード、マルチライブラリ対応、ライブラリの追加や編集が可能 |
| Analysis range | 周期表のすべての元素で1本以上の輝線を分析 |
現場で信頼性の高い合金炭素分析を実現。
アルゴンパージは、LIBSおよびOESを用いた定量分析に重要な操作で、炭素の場合には不可欠です。
特許を取得したSciApsのOpti-Purge技術は、正確に炭素を測定するために欠かせません。Opti-Purgeは、アルゴンを必要な場所に正確に供給し、アルゴンの使用量がスパークOESの約1,000分の1であるため、ユーザー交換可能なキャニスターを使用できます。
アルゴンキャニスター1本あたり、合金試験の多くでは最大600サンプル、炭素分析では125～200サンプルを分析できます。
SciApsのレーザは、5～6 mJ/パルスを50 Hzの繰り返し率でサンプルに照射されます。
スパークOESのユーザーなら誰でも知っているように、炭素分析ではサンプル調製が重要です。スパークOESと同様にLIBSの場合でも、粉砕と事前の燃焼を入念に行うことが不可欠です。精度の高い分析を行うために、Z-903の高エネルギーで繰り返し率の高いレーザ(50 Hz)で表面の異物をすばやく燃焼させます。
LIBSで正確に炭素試験を行うには、ラスタリングが重要です。Z-903は、レーザを6つの異なる位置に動かし、各スポットで0.5秒間、試験あたり3秒間分析します。レーザのビーム直径は、通常50 umです。
このスケールでは、合金の微小な含有物と結晶構造が分析に影響を与える可能性があります。6つの異なる位置のデータを平均化することで、システムが個々の位置だけでなく、合金の代表的なデータも収集します。
最適な炭素試験を行うには、複数照射の平均化とデータの除去が不可欠です。
これら2つの機能を組み合わせた「分析の平均化」により、測定点ごとに不一致が有意な試験データを(オプションで)除去して、最終結果を自動で生成できるようになります。
精度の高い分析には、適切な配置が重要です。マイクロカメラとLEDスポットライトで推測頼みの作業をなくします。
カメラにより、サンプルが高解像度で表示され、装置が正しく配置されます。また、LEDスポットライトが、レーザで燃焼させるサンプルの位置を正確に示します。
毎回確実に燃焼させます。
アルゴンのコストは試験あたり数円で、スパークOESよりはるかに安く、便利です。
これが実質的に意味することは、炭素試験と一般的な合金試験で異なってきます。キャニスター1本あたり、炭素では約100回、一般的な合金では約600回試験できます。アルゴンキャニスター10パックの購入費用は$65 ($6.50/パック)なので、試験あたりのコストは炭素で6セント/回、一般的な合金で1セント/回となります。
炭素が必須ではない場合、「デュアル燃焼」機能を追加することで、炭素を含まない試験は空気中で実施できます。
PMIおよびNDT
鉄鋼生産
最新のユーザーマニュアルについてはサポートにお問い合わせください。
最新のソフトウェアについてはお問い合わせください。
