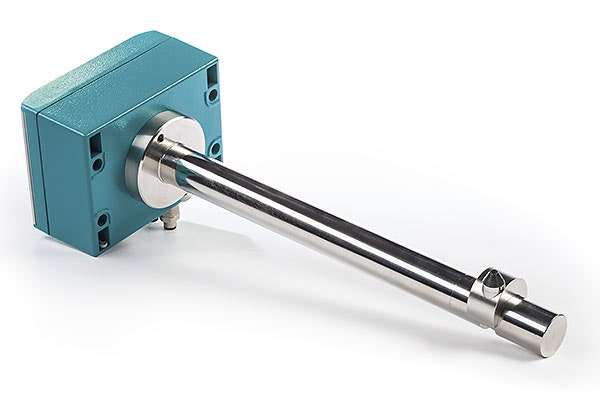

Parsum IPP 70-SE

リアルタイム測定用本質安全防爆インライン粒度分布測定プローブ

固体粒子径及び速度をリアルタイムで測定する本質安全防爆タイプのプローブです。 防塵・防水で試料採取やキャリブレーションが不要なこのプローブは、防ガス・防塵エリアで固体の投入量が多く変動する場合にも、連続的なプロセスモニタリングを可能にします。

カタログダウンロード
見積依頼 デモ依頼 お問い合わせ

概要

本質安全の Parsum IPP 70-SE は、化学、食品、および製薬産業で、終点検知、プロセス制御 / 最適化、およびリアルタイムの品質管理のために使われます。 このプローブは、粉砕や凝集、造粒、ふるいかけ、スプレー乾燥などの工程に使われます。

  • 軽量で取り付けやすく、新規または既存のプロセスプラントへの迅速な組み込みが可能
  • ダイナミックレンジが広く、最大速度 50m/s の 50 ~ 6000µm の粒子に対応
  • 不規則に動く粒子で固体投入量が多い場合でも測定の再現性があるため、流動層モニタリングに最適
  • カスタマイズ可能なソフトウェアによるリアルタイム測定およびフィードバック
  • 試料採取およびキャリブレーションが不要
  • 多様なアクセサリにより、研磨性、油脂性、粘着性、および固着性の粒子への使用も可能
  • ATEX 100 認証

動作

Parsum IPP 70-SE プローブは、空間フィルター速度計測の原理を使用します。 キャリブレーションや試料採取は不要で、粒子が球体であるという仮定も行いません。 プローブ自体は、ゾーン 0・1・2 および 20・21・22 で使用することができ、対応する電子機器ケースはゾーン 1 および 21 での使用が可能です。

空間フィルター速度計測は、個別の粒子のデータを収集し、粒度分布を作成する数量ベースの弦長測定方法です。

測定原理

レーザー光の間を通過する粒子は影を作り、リニアアレイディテクタのレーザー光を遮断します。 粒子速度は、空間フィルターディテクターのリニアに隣接したファイバーエレメントの連続的な光の遮断から計算します。 粒子径は、粒子がシングルファイバーをブロックするときに生成されるパルス信号の長さを測定します。

多量の粒子を測定すると、ユーザーのニーズに応じて、さまざまなサイズパラメーターおよび体積ベースの分布が得られる統計的に有効な結果が生成されます。

Parsum IPP 70-SE は、ラインまたは容器に直接取り付けられます。 試料調製は不要ですが、内部の圧縮されたエアーサプライを使用して凝集体を分散し、フローチャネルおよび光学系から固着材料をなくし、固体搭載量が多く、温度が高い測定を可能にすることができます。

測定情報は、測定ゾーンから光ファイバーケーブルを通してプローブのハウジングに転送される仕組みになっており、装置の堅牢性を高めています。 その後、これらのデータは、制御室や、処理モニタリングおよび制御用の既存の制御システムに転送されます。 装置は検出する容量内の濃度の尺度を提供するため、適切な相関関係を用いて、流動性・スループットの変化を推測することができます。

仕様

粒子サイズ

測定範囲 50 ~ 6000µm

粒子速度

測定範囲 0,01 ~ 50m/s

一般

測定原理 空間フィルター速度測定
光源 670nm
レーザー安全性 Class 1

使用環境

温度 10 ~ 60 ℃
湿度 35 ~ 80%(結露なきこと)
筐体等級 IP 65

アクセサリ

D23 インラインエダクター(4mm)

微粒子プロセス用インライン分散機

D23 分散機はプロセスから抽出された材料を希釈し、分散させると同時に、IPP 70 プローブの測定ゾーンに送出します。 50 ~ 1200µm の範囲の Dv50 でより信頼性の高い粒子径測定を確実にします。これは、特に流動層内で直接測定する場合に役立ちます。

D11 インラインエダクター(8mm)

粗粒および高フローレート用インライン分散

D11 試料分散機はプロセスから抽出された材料を希釈し、分散させると同時に、測定ゾーンに送出します。 これにより、造粒など高いフローレートで粗い粒子に対し、より信頼性の高い粒子径測定を確実に行えます。

アットライン測定ステーション

プロセスアプリケーション用アットライン粒子径測定

Parsum IPP70-S または IPP70-SE プローブと組み合わせて使用されるアットライン測定ステーションは、研究室内または工場で、高速かつ効率良くプロセス試料の粒子径を測定できます。

4 ~ 20mA インターフェースボード(8 チャネル)

Parsum プローブから集中型管理システムへのデータ転送を効率化

Parsum の 4 ~ 20mA インターフェースボード(オプション)は、自動化およびデータ表示のため、プローブから集中型管理システムへの粒子径データの転送を行います。 本インターフェースボードは、分析用 PC から 100m 以内に設置された最大 4 台のプローブの測定データを4-20mAに変換して、最大8チャネルに対してアナログ出力をします。
