Empyrean

多目的X線回折装置

  • 多目的X線回折装置
  • すべての種類のサンプルを測定
  • 新しいマルチコア光学により測定オプションが増加
  • 手動介入は必要ありません

さらに詳しい情報をお探しですか?

見積もり、詳細情報をリクエストするか、パンフレットをダウンロードするには、以下のオプションを選択してください。


概要

多目的X線回折装置Empyrean(エンピリアン)に搭載された新開発MultiCore Opticsは、多様なサンプルを簡単な操作で測定することを可能にしました。

Empyreanは、1つの装置で、粉末から薄膜、ナノ材料から固形物まで、あらゆるサンプルタイプを測定する独自の機能を搭載しています。 材料科学の世界は変化を続け、あらゆる研究プロジェクトの分野において、高性能な回折装置の耐用年数は長くなっています。

Empyreanにより、将来の変化に対して備えることができます。

Om_logo.png OmniTrust ― 製薬分野レギュレーション環境向けソリューション

なぜEmpyrean?

Empyrean は、すべての機能を備え、あらゆるサンプル タイプで最高のデータ品質を提供する唯一のプラットフォームです。これは、1 台の機器で最大の X 線回折、散乱、およびイメージングのアプリケーションをカバーします。

Empyrean は、今日の科学者や XRD 専門家の高い期待に応えるだけでなく、研究テーマが進化するにつれて今後もその期待に応え続けます。Empyrean は、完全に開く大きなドアのおかげで、複数の人がシステムにアクセスできるため、教育目的に最適です。

広いドアは、さまざまな業界の要求の厳しい研究開発環境での測定にも最適です。

機能

あらゆるサンプルで最高のデータ品質

優れた性能により科学者から高い評価を得ているEmpyreanでは、最適な測定方法の選択でシンクロトロンレベルの測定が可能です。

Empyreanには豊富なサンプルステージと光学系コンポーネントが用意されており、標準構成にいくつかのスリットや分析ソフトウェアを追加しただけの単純なものから、専用の光学系、光源、および検出器を使用したトップパフォーマンス構成に至るさまざまな方法でアプリケーションを処理することができます。

これは多目的ラボラトリーに最適で、特定のアプリケーションのニーズが高まった場合は、専用のモジュールを追加してデータ品質とスループット時間を向上できます。

多目的で将来のニーズにも対応可能な装置

「常に人生にあるのは変化のみである」 この言葉は特に、研究プログラムの方向性の変化に伴って分析ニーズが頻繁に変わる研究環境に当てはまります。

Empyreanシステムには新しいアプリケーションを簡単に追加できるため、あらゆるものに完璧に対応することができます。

先進のアプリケーションは絶えずこのプラットフォーム上で開発されていて、お客さまはつねに最先端の技術を利用することができます。

ハイブリッドピクセル技術

Malvern Panalyticalは、常にハイブリッド検出器技術の最先端で活動しています。 当社は、シリコンストリップ検出器に0Dと1Dを統合し、オンボートの柔軟性を0Dから1D、2D、3Dまで広げた最初の企業です。

当社のハイブリッド検出器の小ピクセルサイズ、ゼロバックグラウンド、および高測定範囲(PIXcel3DおよびGaliPIX3D)は、XRDの処理方法に革命をもたらしました。

散乱強度や2D検出器のサイズを最大にする必要はありません。 光学装置と操作半径を選択することで、構成を最適化することができます。

MultiCore optics

新開発のMultiCoreは入射側”iCore”と受光側”dCore”が測定条件の最適化・自動化を強力にサポートします。

測定ごとのサンプルの切替時も、iCoreとdCoreは適切に動作し、人による作業が不要です。

Download brochure

PreFIX

PreFIX」とは、Pre-aligned Fast Interchangeable X-ray (迅速な交換が可能なアライメント調整済みX線)モジュールの略で、当社の実績のある独自のコンセプトでもあります。

このPreFIXコンセプトにより、回折システムは高速かつあらゆるアプリケーションへの柔軟性が高くなるとともに、将来のニーズにも対応可能な装置になります。 光学系とステージのPreFIXマウンティング方式では、ミクロン単位の精度で3次元方向に位置決めできるため、回折装置の光学系を調整なしに設定できます。 これにより、わずか数分で異なるアプリケーションに切り替えることができます。この特長によって、Empyreanは真の多目的X線回折装置となっています。

GLP (Good Laboratory Practice: 医薬品の安全性に関する非臨床試験の実施基準)

Empyreanのアライメント調整不要のPreFIXモジュールと測定および分析の自動化対応は、GLP (医薬品の安全性に関する非臨床試験の実施基準)への準拠をサポートします。

ハードウェアから専用の分析ソリューションに至るまで、Empyreanパッケージのあらゆるコンポーネントには、初心者向けの広範なチュートリアルが付属しているだけでなく、専門家向けのすべての機能も用意されています。

カスタマイズされたX線レーザ回析ソリューション

Empyreanは、さまざまな用途をサポートするよう設計されている完全な多目的装置です。 しかし、市場では、自分たちの研究に関するアイデアに基づいて、当社の装置の可能性をさらに広げたいと考えている科学者や分析担当者の話を聞くことがよくあります。

Malvern Panalyticalは、お客様の材料研究をサポートしたいと考えています。 分析に関する複雑な問題や、コスト効率の良い生成プロセスに対応するソリューションを提供いたします。

新しいサンプルホルダーやサンプルステージ、光学モジュールや分析技術に関するコンセプトがある場合は、お客様の要件を最寄のMalvern Panalyticalの営業担当にご相談ください。

また、レーザ回折研究の専用のソリューションが必要な場合は、リクエストを送信してください。 当社とともに、科学と研究の世界で最新技術に後れを取ることなく、新しい要件に基づいた先進のソリューションを生み出すことができます。

Mining is backbone of the economy and it is very complicated particularly when it is about natural things, which is completely unknown and non homogenous material. Then the expertise comes into the picture and this equipment is the best tool for geoscientific community. I am very happy with the Empyrean.

Basant Rath — NMDC R&D Centre

仕様

X線発生

X-ray generator
4kW(最大60kV、最大100mA)
Line/point focus switch
工具を使わずに簡単かつ迅速に

ゴニオメーター

Range 最大使用可能範囲 (アクセサリによる): -111 < 2θ < 168°
Smallest addressable increment 0.0001°
再現性(非連続測定時) < 0.0002°
2θ linearity
±0.01°以上
最大速度
15度/秒
分解能
LaB₆ で 0.026° FWHM

サンプルステージ

Ambient sample stages
  • オプションの 45 ポジションサンプルチェンジャーを備えた反射透過スピナー
  • キャピラリースピナー
  • マイクロ回折スピナー
  • オプションの手動 X、Y プラットフォームを備えた 3 軸 (カイ、ファイ、Z) クレードル
  • 5軸(カイ、ファイ、x、y、z)クレードル
  • プログラマブルXYZステージ
  • ハイスループットステージ
  • 多目的サンプルステージ
  • 事前に位置合わせされたキャピラリーホルダーステージ
  • in situ結晶化研究用フローセル
  • 手動およびプログラム可能なモジュール式サンプル ステージ (x、y、z)
  • ScatterX⁷⁸ (SAXS/WAXS 用真空チャンバー) オプションの非周囲アタッチメント付き
  • コンピュータ断層撮影ステージ
Non-ambient sample stages
  • アントンパール社 HTK1200N (オーブン); HTK16N、HTK2000(ストリップヒーター)
  • アントンパール社のドーム型ステージ DHS1100 (ホット) および DCS500 (コールドおよびホット)
  • アントンパール社 TTK600(低温槽)
  • アントンパール社 CHC plus+ (低温および湿度) および MHC-trans (湿度透過)
  • アントンパール社 XRK900 (反応) および HPC 900 (高圧)
  • Oxford PheniX クライオスタットおよび Oxford Cryostream Plus
  • in situ結晶化研究用フローセル

検出器

Point detectors
比例計数管(20×24mm)
シンチレーション検出器(30mm径)
Strip detectors
PIXcel1D、55 μm の「オールライブ」ストリップ 256 枚、Cr から Cu への放射線と互換性あり
Area detectors
PIXcel3D、55 μm の 256 x 256 ピクセル、Cr ~ Cu 放射線と互換性あり
GaliPIX3D、60 μm の 501 x 465 ピクセル、Co ~ Ag 放射線と互換性あり (効率 100%)

キャビネット

寸法
1400(幅)×1162(奥行き)×1947(高さ)mm。

楽器には車輪がついています。ドア開口部989mmを通過可能です。輸送の場合、達成可能な最小装置幅は 867 mm です。
重量 1150 kg
内部寸法 (W x H x D) 1360 (幅) × 1100 (高さ) mm、少なくとも 4 人が同時に実験エリアにアクセスできます (教育に最適)
Radiation levels 放射線レベルは毎時 1 マイクロシーベルト未満、10 cm の距離で測定、Mo 線源 @ 60 kV、50 mA で測定。すべての陽極タイプで電力制限なし
External cooling water supply 4 ~ 6 リットル/分、圧力最大 8 bar、温度 15 ~ 35 °C > 露点
Compressed air supply
ハウスライン、コンプレッサーまたはエアボトル。 2~5bar(0.2~0.5MPa)
Power Supply
単相 210 – 230 V (± 10% グリッド変動あり)。 50/60Hz
最大消費電力
最大。 4.6 kVA(オプション機器用コントローラーなし)

アクセサリ

検出器

1Der

1D 検出における究極の多用途性とデータの明瞭さ

1Der は、X 線回折 (XRD) 用の最先端の固体検出器ポートフォリオに加わった最新モデルです。比類のない光学構成群とともに、1Der は XRD プラットフォームにシームレスに統合され、使いやすさと究極の柔軟性、そしてすべての 0D および 1D アプリケーションにおけるデータの明瞭さを実現します。

1Der は、Empyrean および Aeris で使用されるすべての X 線源に対応しています。

PIXcel1D

専用ストリップ検出器としての Medipix テクノロジー

PIXcel1D 検出器を使用すると、0D および 1D アプリケーション専用のストリップ型検出器を利用できます。従来のポイント検出器と比べて最大 255 倍高速に測定でき、データ品質を損なうことはありません。冷却水、液体窒素の供給、計数ガス、または時間のかかる校正が不要なため、コスト効率の高いソリューションです。

比類のない分解能とダイナミックレンジを備えた PIXcel1D は、当社のすべての 回折計 で使用できます。

PIXcel3D

0D-1D-2Dおよび3Dデータを回析計に取り込む最初の検出器

PIXcel3Dは、独自の2D固体ハイブリッドピクセル検出器です。 各ピクセルは、55 ミクロン x 55 ミクロンで、検出器アレイは256 x 256 ピクセルです。 現在、Medipix3テクノロジーに基づく検出器は、1ピクセルの点像分布関数と、複数のエネルギー識別レベルにより、卓越した信号をノイズにもたらします。

GaliPIX³ᴰ

Extending the range of 2D solid-state pixel detectors

With pixel dimensions of 60 microns x 60 microns and overall sensor dimensions of 30.06 x 24.16 mm, GaliPIX3D is the newest and largest 2D hybrid pixel detector for XRD. The high-quality CdTe sensor provides unrivalled stopping power for X-rays and affords close to 100% efficiency even for the highest energy radiation, like Ag and Mo. As with the PIXcel3D this detector is designed to provide state-of-the-art 2D images, data quality and flexibility. The design of the 2D photon counting detector array allows users to switch seamlessly between 1D and 2D modes and to collect frames suitable for 3D processing in computed tomography.

X線管球

Empyrean管球

高性能X線管球

Empyrean管球は、定評あるMalvern PanalyticalのX’Pert管球の後継製品です。 弊社のセラミック管球技術における25年の実績に基づいたEmpyrean管球は、Malvern PanalyticalのEmpyrean回折装置用に設計、最適化されています。 さらに、この最新の回折管球は、Malvern Panalyticalの既存のX'Pert PRO、X'Pert Powder、CubiX PRO、CubiX FAST、CubiX³、およびX'Pert³回折システムと完全に互換性があります。

非室温依存チャンバー

非室温依存チャンバー

当社は、XRD装置でサポートされているほぼすべての用途に対して「現場」で対応できる非室温依存のさまざまなソリューションを提供しています。

詳細
非室温依存チャンバー

ソフトウェア

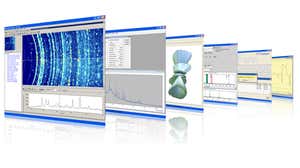

X線回折ソフトウェア

XRDソフトウェアパッケージは、物質からあらゆる情報を抽出するために設計されています。

詳細
X線回折ソフトウェア

学術界

Empyrean を使用して出版物に最適なデータを取得します。生徒を訓練し、刺激を与えます。研究を成功させるには、材料に関する包括的な情報を取得することが重要です。

Empyrean は最高のデータ品質を提供し、非破壊で最先端の特性評価研究を実行することで、貴重なサンプルの詳細を確認できるようにします。

エネルギー貯蔵とバッテリー

バッテリーの材質をより深く理解しましょう。 X線回折を使用したバッテリー材料の分析により、成分相の純度およびアノードおよびカソード化合物の結晶子サイズが得られます。

GaliPIX3D 検出器を備えた Empyrean では、硬 X 線を使用した長期持続細胞の in situ および in operando 測定も可能です。

医薬品

医薬品の高度な特性評価を実現します。粉末 X 線回折は、迅速な非破壊分析技術であり、創薬、製剤、安定性試験、最終製品の品質管理に広く応用されています。

この実証済みの包括的な方法は、21 CFR Part 11 監査証跡サポートで利用できます。 Empyrean は、手動介入なしでその場で非周囲分析を実行したり、ウェルプレート上でハイスループット測定を実行したりすることもできます。

特殊化学品

結晶性および半結晶性化合物の結晶構造または構造と特性の関係を評価します。特殊化学品は、効果化学品または性能化学品とも呼ばれ、多くの場合、材料または配合物に独特の特性または性能効果をもたらす特注で製造された材料です。

Empyrean は、これらの貴重な化合物の詳細な相の同定と理解に使用できます。

法医学

証拠の最小の痕跡を明らかにします。プロセスのすべての段階で完全な保管過程とデータ管理が求められる今日の法医学研究所では、非破壊分析機器の使用が重要な役割を果たしています。

Empyrean は、犯罪捜査や法医学に不可欠な情報を提供できます。

金属

金属製造中の残留オーステナイト、応力、集合組織を特定します。

金属産業におけるプロセス管理と品質管理には、一次金属に関するものであろうと特殊な製品に関するものであろうと、金属や合金の微細構造の特性評価だけでなく、迅速かつ正確な化学分析が必要です。 Empyrean はこれらのニーズに対応できます。

ナノマテリアル

あらゆる種類のナノマテリアルの寸法と構造を明らかにします。

X 線散乱と回折は、ナノスケールの寸法、形状、構造を決定したり、結晶相や局所的な原子構造を分析したりするための強力で多用途なナノ計測ツールです。 Empyrean は最も正確な散乱データを提供します。

薄膜計測学

極薄の単層から複雑な多層スタックに至るまで、薄膜の重要なパラメータにアクセスできます。 X 線回折と X 線反射率は、薄膜の特性評価のための非破壊的で信頼性の高い正確なデータを提供します。

Empyrean を使用すると、超高速の逆空間マップ、X 線反射率、ロッキング カーブ解析の決定が可能になります。

Mining is backbone of the economy and it is very complicated particularly when it is about natural things, which is completely unknown and non homogenous material. Then the expertise comes into the picture and this equipment is the best tool for geoscientific community. I am very happy with the Empyrean.

Basant Rath — NMDC R&D Centre

Smart Manager

データの可能性を引き出す

これまで装置のデータは、手作業の記録、スプレッドシート、またはサイト固有のサーバに引っかかっていることが多々ありました。

EmpyreanをSmart Managerに接続し、クラウド内の装置データを継続的に分析することで、その可能性を最大限に引き出すことができます。これは、Malvern PanalyticalのSmart Managerの一部である当社のデジタルソリューションの1つにすぎません。

ユーザーマニュアル

ソフトウェアのダウンロード

23 June 2025

1.7a

OmniTrust software update v1.7a

1.7a

20 July 2023

1.60

OmniAccess

  • Flexible/configurable roles in Empyrean and Aeris (now aligns with Zetasizer)
  • Summary of roles/permissions
  • Default roles for instrument applications
  • Support for complex domains
  • Wizard for initial set up and massively improved UI to improve configuration/set up

OmniTrail

  • Record Audit trail events viewable in OmniTrail.
  • Show/compare authorization files

More information can be found in the Release and Installation Notes.

1.60

16 December 2021

1.40

OmniAccess

  • Flexible/configurable roles in Empyrean and Aeris (now aligns with Zetasizer)
  • Summary of roles/permissions
  • Default roles for instrument applications
  • Support for complex domains
  • Wizard for initial set up and massively improved UI to improve configuration/set up

OmniTrail

  • Record Audit trail events viewable in OmniTrail.
  • Show/compare authorization files

More information can be found in the Release and Installation Notes.

1.40

サポート

設備

投資利益率を最大限にするソリューション

お客様の装置が最高の状態を保ち、最高レベルで機能するために、Malvern Panalyticalではさまざまなサービスを提供しています。 当社の専門知識とサポートサービスは、装置が最適に機能するよう保証します。

サポート

寿命終了までのサービス

  • 電話とリモートサポート
  • 予防メンテナンスと点検
  • 柔軟なカスタマーケア契約
  • パフォーマンス認定書
  • ハードウェアおよびソフトウェアアップグレード
  • ローカルおよびグローバルサポート

専門知識

工程に価値を付加する

  • サンプル調製の開発/最適化
  • 分析方法論
  • XRD用ターンキーソリューション
  • IQ/OQ/PQによるオペレーション、品質保証(GLP、ISO17025)、またはラウンドロビン/研究所間の連携
  • コンサルティングサービス

トレーニングと教育

  • オンサイトまたは当社の研修センターでのトレーニング
  • 製品、アプリケーションおよびソフトウェに関する広範な基本コースおよび上級コース
